Экскаватор-планировщик

Экскаватор-планировщик — это специализированная строительная машина, совмещающая функции экскаватора и планировщика. Основное назначение этой техники — выполнение работ по выемке, перемещению и планировке грунта. Экскаваторы-планировщики отличаются высокой точностью при профилировании поверхности, что делает их востребованными в дорожном строительстве, благоустройстве территорий и при прокладке коммуникаций.

Машина оборудуется ковшом специальной формы, позволяющим производить как копку, так и тонкую доработку рельефа. Часто базируется на колесном шасси, реже — на гусеничном или тракторном.

Виды

Существуют следующие основные виды экскаваторов-планировщиков:

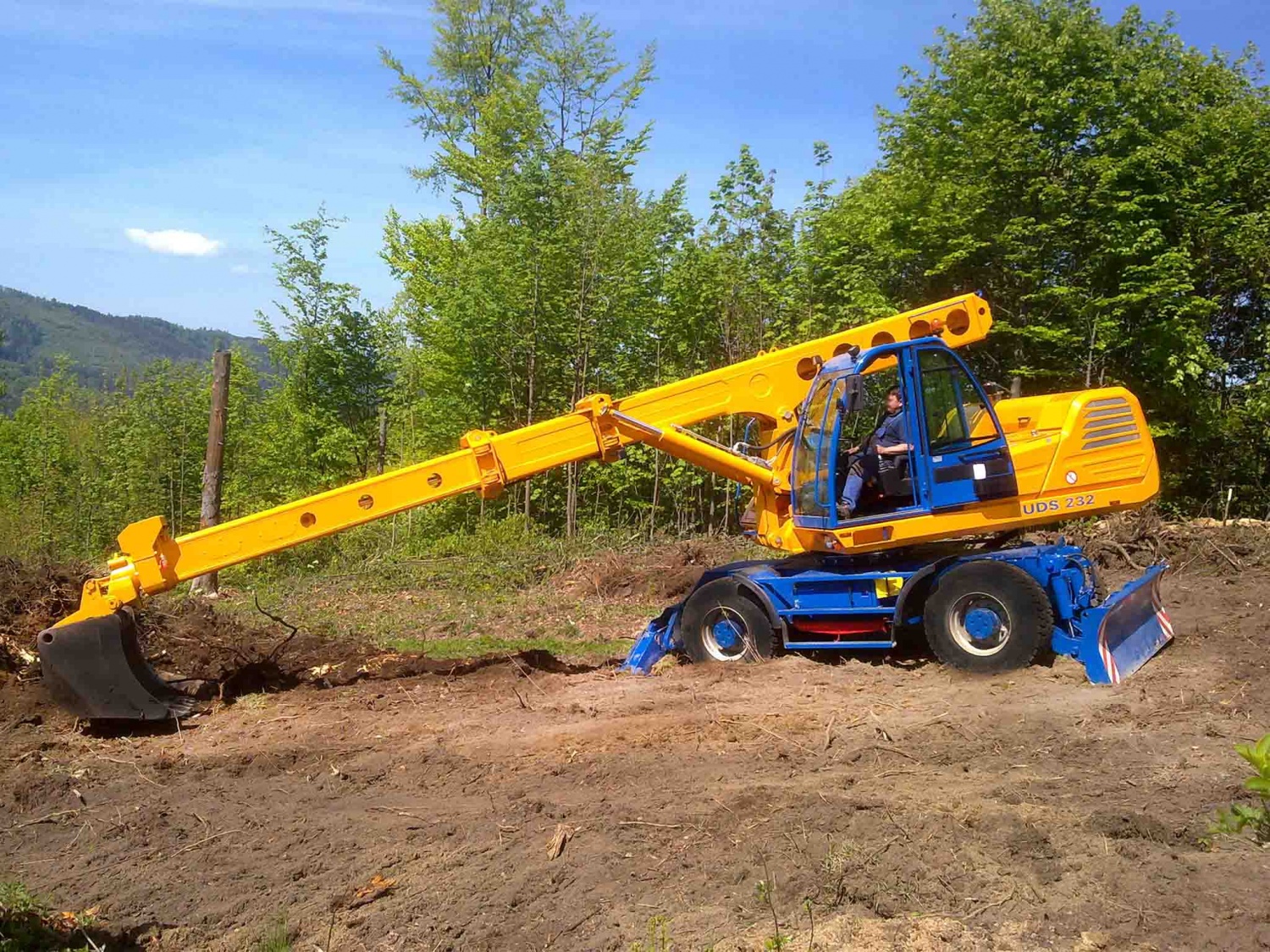

• Колёсные экскаваторы-планировщики — мобильные машины для работы на твёрдом покрытии.

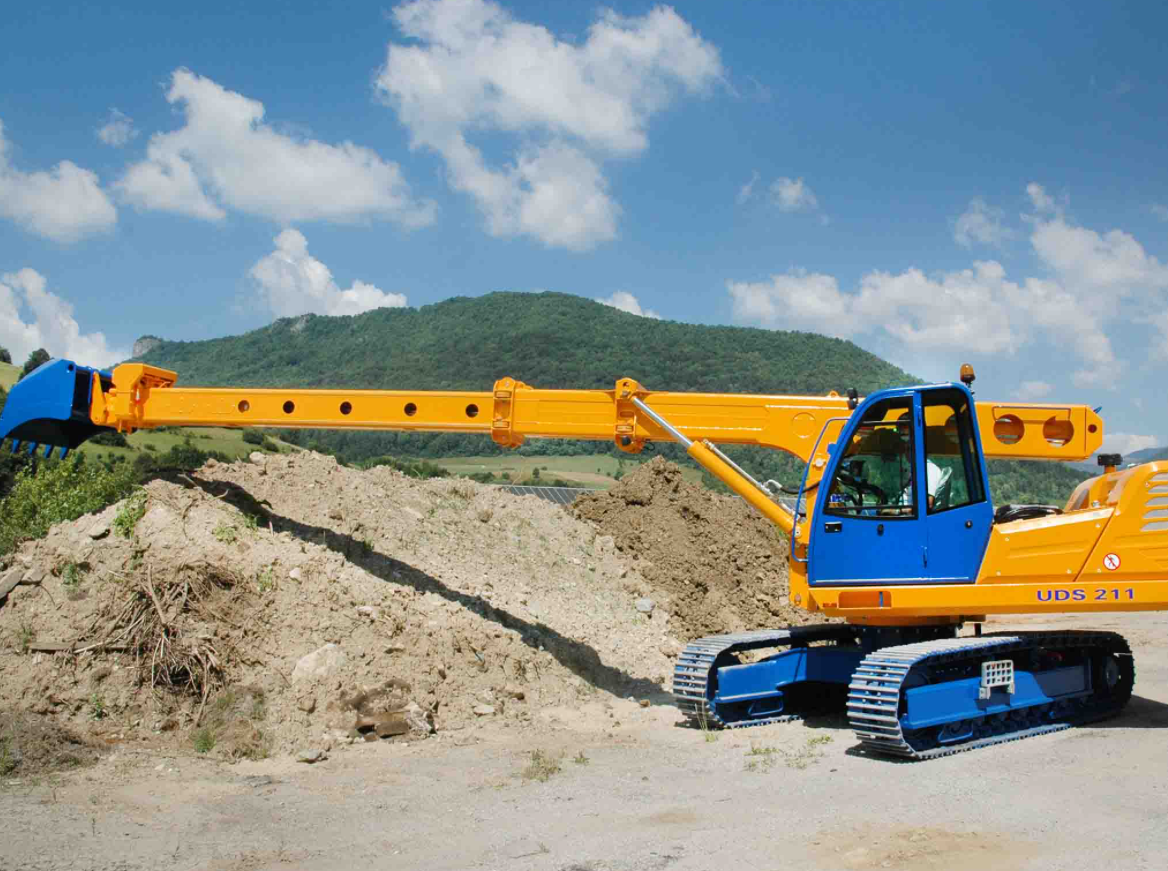

• Гусеничные экскаваторы-планировщики — применяются на мягких и нестабильных грунтах.

• Тракторные экскаваторы с планировочным оборудованием — используются в сельском хозяйстве и коммунальной сфере.

• Мини-экскаваторы-планировщики — для работы в ограниченных пространствах.

История создания

Экскаваторы с планировочными функциями начали развиваться в середине XX века, как ответ на необходимость точной и механизированной подготовки строительных площадок и дорожных оснований. Появление гидравлических экскаваторов позволило расширить функциональность машин, а к 1970–1980 годам начали массово производиться модификации с планировочными ковшами.

В СССР роль экскаватора-планировщика частично выполняли одноковшовые экскаваторы с широким ковшом, например, ЭО-3322 или ЭО-4321, а также тракторы с отвалом. В современных условиях планировочные функции выполняют как отдельные специализированные машины, так и многофункциональные экскаваторы.

Типы

Экскаваторы-планировщики подразделяются по следующим признакам:

По типу шасси:

• Колёсные

• Гусеничные

• На базе трактора

По типу рабочего оборудования:

• С поворотной платформой

• С жёстко закреплённым ковшом

• С телескопической стрелой

• С возможностью смены навесного оборудования (ковш/грейдер/рыхлитель)

Общее устройство

Экскаватор-планировщик состоит из следующих основных узлов:

• Ходовая часть — колесное или гусеничное шасси, обеспечивающее мобильность.

• Платформа (если поворотная) — несёт кабину и рабочее оборудование.

• Гидравлическая система — управляет движением стрелы и ковша.

• Стрела и ковш — основной рабочий инструмент. Ковш может иметь увеличенную ширину и малую глубину.

• Кабина оператора — оснащена системой управления и обзорностью.

• Дополнительное оборудование — может включать лазерные нивелиры, системы GPS-навигации и сменные насадки.

Классификация

Экскаваторы-планировщики классифицируются по следующим параметрам:

• По массе: лёгкие (до 10 т), средние (10–20 т), тяжёлые (свыше 20 т)

• По производительности

• По типу ковша: стандартный, планировочный, грейдерный

• По назначению: строительные, коммунальные, сельскохозяйственные

Основные характеристики

• Масса машины: от 8 до 25 тонн

• Мощность двигателя: от 80 до 200 л.с.

• Объём ковша: 0,3–1,5 м³

• Ширина ковша: 1,5–2,5 м

• Максимальная глубина копания: до 6 м

• Скорость передвижения: до 40 км/ч (колёсные модели)

• Радиус поворота: от 5 м

• Гидравлическое давление: 200–300 бар

Основные производители

Мировые бренды:

• Caterpillar (США)

• Komatsu (Япония)

• JCB (Великобритания)

• Volvo Construction Equipment (Швеция)

• Hyundai Construction Equipment (Южная Корея)

Российские производители:

• ЧЕТРА

• Пермский завод экскаваторов (ПЗЭ)

• Брянский арсенал

• Тверской экскаватор

• ЭОСМ (группа "Интек")

Китайские производители:

• XCMG

• Sany

• LiuGong

• SDLG

• Zoomlion

Интересные факты

• Самый большой экскаватор с функцией планировки — это модификация Komatsu PC800LC с широкой планировочной насадкой, применяемой при строительстве плотин и аэродромов.

• Миниатюрные модели от японской фирмы Yanmar позволяют проводить работы в помещениях или на крыше здания.

• Некоторые модели оснащаются GPS-системами автоматического профилирования — оператору достаточно задать параметры рельефа, а техника сама выполняет выемку или засыпку.

• Гибридные модели на электротяге применяются в закрытых цехах и экологически чувствительных зонах.

• Планировочные экскаваторы на рельсах применяются при ремонте путей железных дорог.

Область применения

Экскаваторы-планировщики широко применяются в следующих сферах:

• Дорожное строительство (выравнивание основания)

• Прокладка инженерных коммуникаций

• Благоустройство территорий

• Планировка котлованов и траншей

• Земельные работы в коммунальном хозяйстве

• Строительство спортивных объектов (стадионов, лыжных трасс)

• Ландшафтный дизайн и озеленение

• Аэродромные и портовые работы
