Отсыпщик (укладчик) обочин

Отсыпщик обочин (также используется название укладчик обочин, обочиноукладчик) — это специализированная дорожно-строительная машина или навесное оборудование, предназначенное для равномерного распределения и укладки инертных материалов (щебня, гравия, песка, асфальтной крошки) на обочине автодороги с целью её формирования, восстановления или расширения.

Описание

Отсыпщик обочин — это устройство, которое обеспечивает механизированную укладку материала вдоль дорожного полотна на заданную ширину и толщину. Может быть самостоятельной машиной или монтироваться в виде навесного оборудования на тракторы, самосвалы или грейдеры. Применяется в процессе строительства, ремонта и содержания автомобильных дорог.

Виды

Существуют различные виды отсыпщиков обочин в зависимости от конструкции и способа монтажа:

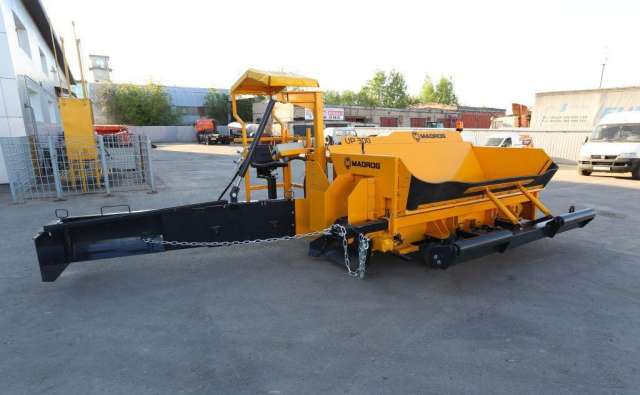

• Самоходные отсыпщики — специализированные машины с собственной силовой установкой и управлением.

• Прицепные отсыпщики — агрегатируются с тягачами или тракторами.

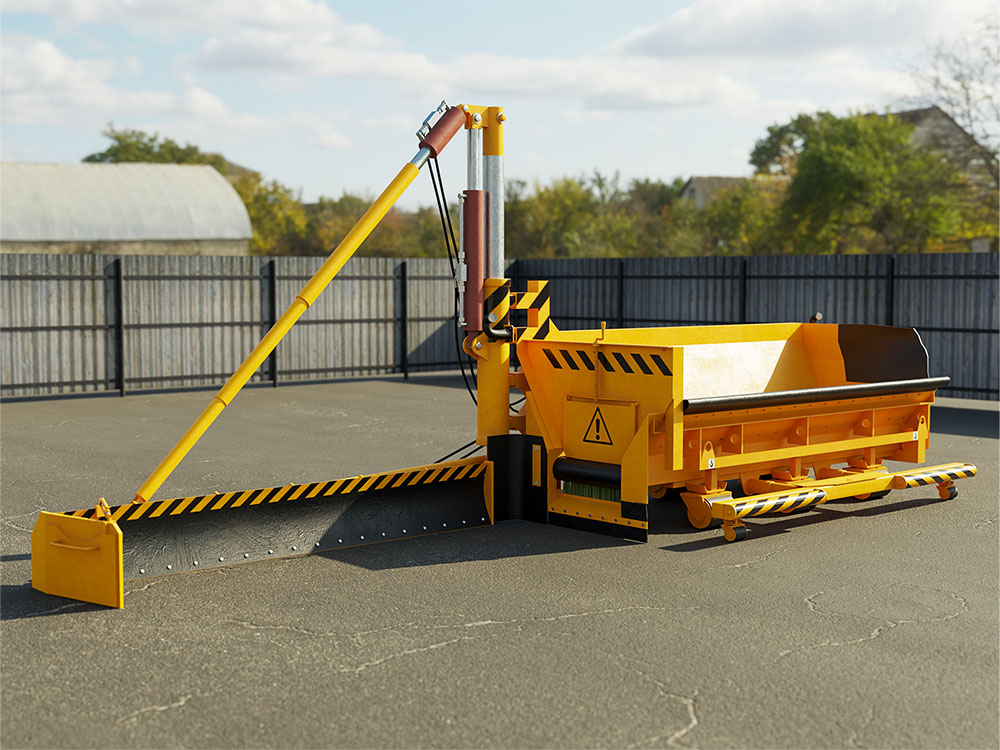

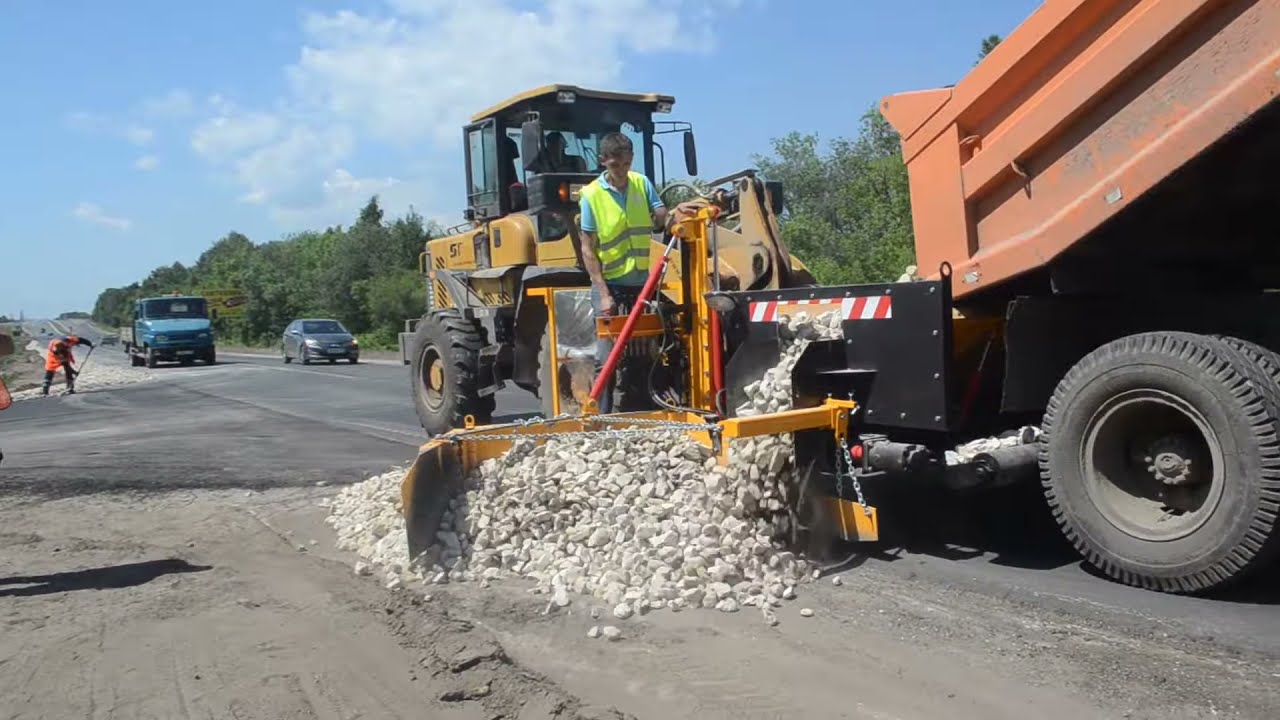

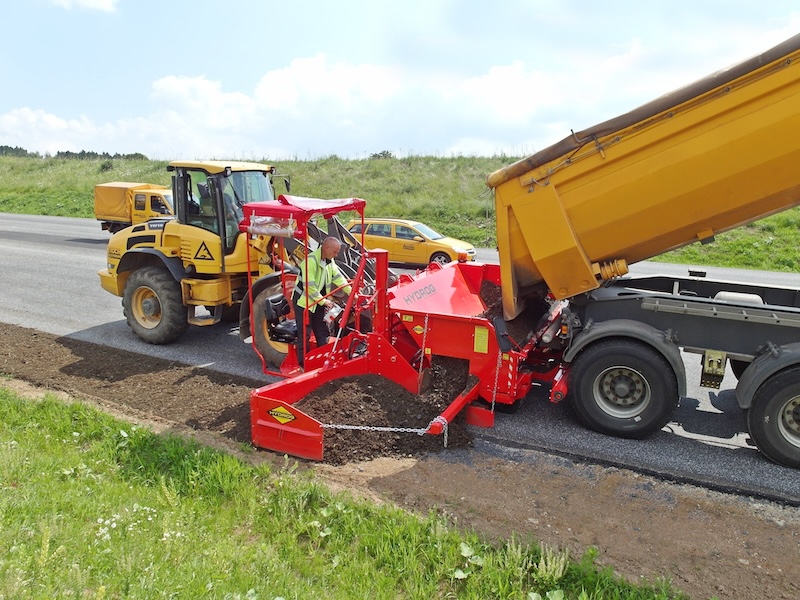

• Навесные обочиноукладчики — монтируются на борта или кузова самосвалов, тракторов или погрузчиков.

• Шнековые укладчики — распределяют материал с помощью вращающегося шнека.

• Ленточные (конвейерные) — используют ленту для подачи материала к месту укладки.

История создания

Первые механизмы для укладки обочин появились в середине XX века, как развитие технологий дорожного строительства. До этого укладка производилась вручную или с помощью грейдеров. С ростом интенсивности дорожных работ появилась необходимость в более точной и быстрой механизации процессов. В 1970–1980-х годах начали применяться первые навесные и шнековые установки. В XXI веке устройства стали более автоматизированными и универсальными, с возможностью настройки ширины и толщины слоя.

Типы

Отсыпщики различаются по следующим типам:

• По типу привода: гидравлические, механические, электрические.

• По способу подачи материала: шнековая подача, ленточный транспортёр, гравитационная подача.

• По уровню автоматизации: ручное управление, полуавтоматические, полностью автоматизированные (с датчиками уровня, лазерными направляющими).

• По монтажу: стационарные (на борту самосвала), переставляемые, мобильные.

Общее устройство

Конструкция отсыпщика обочин может включать следующие элементы:

• Рама или платформа для монтажа на шасси.

• Механизм подачи (ленточный транспортер или шнек).

• Регулируемый отвал или направляющая плита.

• Система гидравлического управления (или привод от ВОМ у тракторных моделей).

• Блок управления (механический или электронный).

• Датчики контроля уровня (в автоматизированных версиях).

• Опорные колеса или салазки (для регулировки высоты слоя).

Классификация

Классификация может быть следующей:

По способу передвижения:

• Самоходные.

• Навесные.

• Прицепные.

По типу укладываемого материала:

• Для сыпучих материалов (песок, щебень).

• Для асфальтовой крошки.

• Универсальные.

По ширине укладки:

• Узкие (до 0,5 м).

• Средние (0,5–1 м).

• Широкие (от 1 м и выше).

Основные характеристики

• Ширина укладки: от 0,3 до 2,0 м

• Толщина слоя: от 5 до 30 см

• Тип подачи материала: шнековая / ленточная / самосвальная

• Привод: гидравлический / механический / от ВОМ

• Совместимость: с тракторами, самосвалами, грейдерами

• Производительность: 30–150 м³/ч

• Масса оборудования: от 300 до 2000 кг

Основные производители

Российские производители:

• Завод "Кировец" — навесное оборудование для тракторов.

• Амкодор — обочиноукладчики на базе дорожных машин.

• ЗАО Дормашэкспо — ленточные и шнековые укладчики.

• ТехноКом — навесные отсыпщики серии ОУ-1, ОУ-2.

Китайские производители:

• XCMG — линейка дорожной техники, включая укладчики крошки и обочины.

• Shantui — машины с навесным оборудованием для укладки материалов.

Мировые производители:

• Road Widener LLC (США) — универсальные отсыпщики Road Widener FH-R.

• BOMAG (Германия) — комбинированные укладчики и фрезы.

• Vogele — оборудование для обочин и кромки покрытия.

Интересные факты

• Самые большие укладчики обочин применяются в США и способны за один проход отсыпать до 2 метров ширины и до 50 см толщины.

• Мини-обочиноукладчики, весом менее 500 кг, используются на пешеходных и велосипедных дорожках.

• В России применяются устройства, работающие при минусовых температурах, оснащённые подогревом зоны укладки.

• Некоторые современные отсыпщики управляются дистанционно или через GPS-модули для соблюдения точной геометрии обочины.

• Существуют комбинированные машины, способные не только отсыпать обочину, но и уплотнять её за один проход.

Область применения

• Устройство и восстановление обочин на автомагистралях, трассах, сельских и городских дорогах.

• Расширение проезжей части и формирование укреплённых кюветов.

• Устройство временных проездов и строительных дорог.

• Укладка кромки дорожного полотна при строительстве и реконструкции дорог.

• Ремонт и обслуживание грунтовых дорог и лесовозных трасс.
