ТИПЫ, ОСОБЕННОСТИ И ПРИНЦИП РАБОТЫ АБЗ
Современные асфальтобетонные заводы играют основополагающую роль в дорожном строительстве. Их главное назначение – выполнение операций по изготовлению асфальтобетона, используемого в устройстве, ремонте и реконструкции покрытия на дорогах. Дополнительно установки способны выпускать черный щебень (с обработкой битумом) и выполнять ресайклинг (повторную переработку асфальтовой крошки), что делает их незаменимыми для предприятий автодорожного хозяйства.
Оборудование представляет собой комплекс машин и технических средств, ориентированных на производство асфальтовой смеси. Установки могут иметь различную мощность (от 12,5 до 400 и больше тонн ежечасно) и различаться между собой по выполняемым операциям. Комплектация того или иного АБЗ варьируется от его изготовителя, решаемых задач и применяемой технологии производства асфальтобетона.
Технологические и обеспечивающие операции
Чтобы четко понимать принцип действия оборудования, для начала следует разобраться в его возможностях при производстве асфальта. Перечень операций, которые выполняются при помощи установок, выглядит таким образом:
приготовление асфальта, в том числе дозирование сырья, грохочение, смешение материалов и выгрузка изготовленного асфальтобетона;
приемка, хранение и подача материалов по фракциям (если необходимо – дробление и сортировка щебня);
приемка, подогрев и подача в дозаторы активных веществ и битума;
приемка и последующая подача заполнителя в дозатор асфальтобетонного завода;
складирование, временное хранение и отгрузка приготовленного асфальта.

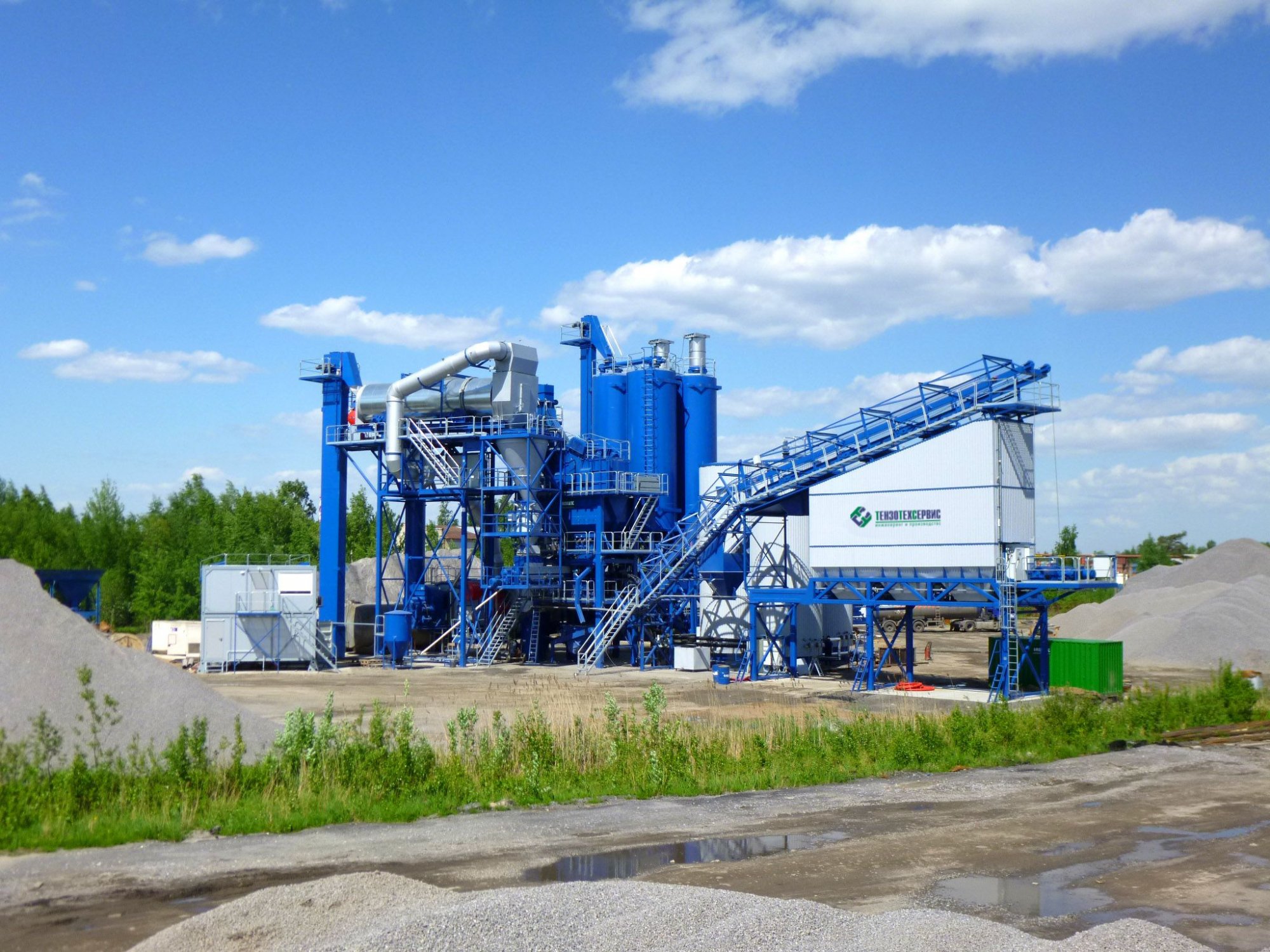

Конструкция АБЗ
Выполнение всех вышеуказанных операций обеспечивается благодаря широкому комплексу машин, приспособлений и приемной техники. Основным компонентом любого завода является асфальтосмесительная установка, применяемая для смешивания материалов. Практически всё современное оборудование комплектуется двухвальными смесителями, стандартный цикл работы которых составляет 45 секунд.
Помимо асфальтосмесительных установок, конструкция агрегатов включает в себя:
дробильно-сортировочные машины;
приемники для твердого сырья и машины, предназначенные для его поступления в бункер;
приемные устройства для битума, насосы и аппараты для его подогрева;
устройства для приема ПАВ в АБЗ, нагреватели активных веществ и насосы, способствующие их перемещению в смеситель;
приемники минерального порошка, емкости для его хранения и пневматические системы, подающие заполнитель в смесительную установку;
машины, используемые для выполнения операций с приготовленным асфальтобетоном (элеваторы, накопители).
В качестве дополнительных средств при производстве асфальта могут применяться топливные хранилища, компрессорные станции, котельные, лаборатория, склады для хранения сырья. Чтобы повысить надежность оборудования и обеспечить его непрерывное функционирование, часто рядом с установками размещают мастерские по ремонту и объекты резервного снабжения электричеством.
ПРИНЦИП РАБОТЫ
Любой асфальтобетонный завод работает по одному из двух принципов – циклического или непрерывного типа. Они имеют существенные отличия друг от друга и смешивают компоненты для приготовления асфальтобетона в совершенно разных режимах.
Цикл непрерывного производства
Данная технология приготовления асфальтобетона требует хранения определенных запасов сырья и точности дозирования материалов, поскольку в них нет функции сортировки. Смешивание ингредиентов в смесителях осуществляется постоянно. При правильной дозировке отсутствие дополнительного грохочения нисколько не влияет на качество получаемой смеси, к тому же повышает производительность и мобильность завода.
Оборудование для непрерывного цикла производства асфальта может быть параллельным и противоточным. В первом случае твердые ингредиенты поступают в барабан АБЗ со стороны горелки, поэтому сначала поддаются просушке, а затем смешиванию. Комплектация агрегатов противоточного типа включает в себя один или два барабана, выполняющих одновременную сушку и смешивание сырья. Количество барабанов оказывает непосредственное влияние на объемы получаемых смесей. В частности, установки ALmix UNI DRUM с одним барабаном вырабатывают до 250 т/час, а ALmix DUO DRUM с двумя барабанами – до 550 т/час.
Агрегаты непрерывного цикла быстро монтируются и отличаются сжатыми сроками от покупки до производства первого асфальтобетона. Они стоят дешевле цикличного оборудования, но часто зависят от используемого сырья, влияющего на технические параметры приготавливаемой асфальтовой смеси.
Циклическая работа
Смешивание компонентов в циклических асфальтобетонных заводах выполняется порциями. Это позволяет менять характеристики готового асфальтобетона непосредственно на этапе изготовления. Четко налаженные технологические процессы обеспечивают повышенную производительность оборудования и высокое качество приготовленного асфальта. Цена на такие модели выше, чем на агрегаты непрерывного типа, но в большинстве случаев она бывает оправданной, поэтому циклические заводы более распространены в дорожном строительстве.
При массовом производстве асфальта возможно применение гибридных установок, способных комбинировать работу циклического типа и непрерывного цикла. Их эксплуатация позволяет производителям использовать лучшие характеристики обеих технологий и при необходимости одновременно работать и в том, и в другом режиме. Гибридные АБЗ отличаются высокой производительностью, гибкостью и способностью применять в производстве значительные количества вторичного асфальтобетона.
ВИДЫ АСФАЛЬТОБЕТОННЫХ ЗАВОДОВ

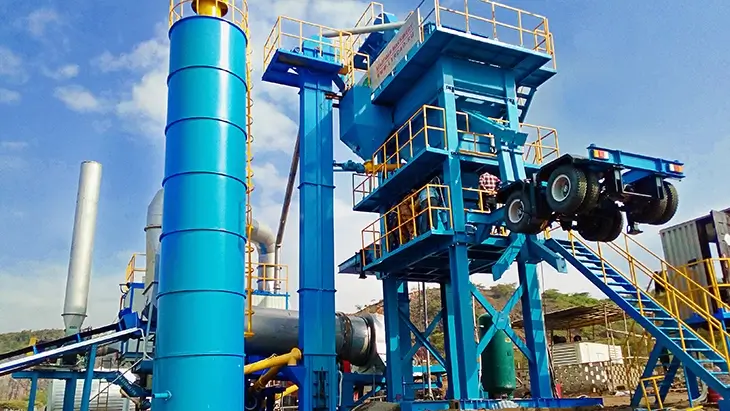

Оборудование для изготовления асфальта имеет широкую классификацию. Основная разница заключается в мобильности, согласно которой агрегаты бывают стационарными, инвентарными или передвижными. Первый вид все время эксплуатируется на одном месте (обычно – на фундаментной площадке) и не имеет возможности для перемещения. Средний срок его службы составляет 10 и более лет. Инвентарные варианты функционируют в одном месте до 4 лет, а передвижные могут с легкостью перемещаться на другую локацию (прицепами/полуприцепами) или использоваться в одной точке до 1 года.
В зависимости от своего расположения асфальтобетонный завод бывает двух видов:
Прирельсовый – располагается вблизи путей железной дороги. Благодаря такому размещению можно существенно сократить время и затраты на доставку сырья.
Приобъектный (притрассовый) – устанавливается рядом с автодорогами. Сырье и топливные материалы могут поставляться на объект напрямую от карьеров, нефтеперерабатывающих производств или складских помещений. Преимущества такого решения – снижение расходов на перевозку изготовленной асфальтобетонной смеси.
Еще одна классификация подразумевает деление оборудования по количеству смесителей. В агрегатах стационарного типа их может быть в пределах 1–6. Заводы инвентарного и мобильного исполнения оснащаются не более 1–2 асфальтосмесительными установками. В зависимости от своего вида и числа установленных смесителей АБЗ имеет разную выработку. В частности:
агрегаты малой производительности (к ним относятся мини-заводы) производят асфальт в объемах не более 56 т/ч;
среднепроизводительные – до 100 т/ч;
высокопроизводительные – не выше 350 т/ч;
сверхпроизводительные – до 400 т/ч и больше.
Асфальтобетонные мини-заводы требуют отдельного упоминания, поскольку имеют множество преимуществ перед передвижными и стационарными агрегатами. Несмотря на малую производительность, они отлично подходят для ремонта дорог. Оборудование не требует обустройства складов для хранения сырья, удобно размещается на небольших площадках (во дворах, на тротуарах) и оптимально подходит для обслуживания населенных пунктов, не имеющих своей асфальтобетонной техники.
Вне зависимости от разновидности, асфальтобетонный завод позволяет производить качественное дорожное покрытие в короткие сроки. Его покупка окупается уже в ближайшее время и открывает предпринимателям массу возможностей для развития бизнеса.
