Установка для завинчивания свай

Установка для завинчивания винтовых свай — это специализированная машина или навесное оборудование, предназначенное для механизированного завинчивания винтовых свай в грунт. Используется в строительстве фундамента, опор, временных и постоянных сооружений. Обеспечивает высокую точность установки и ускоряет процесс монтажа по сравнению с ручной установкой.

Виды

Существует несколько основных видов установок в зависимости от их конструкции и типа привода:

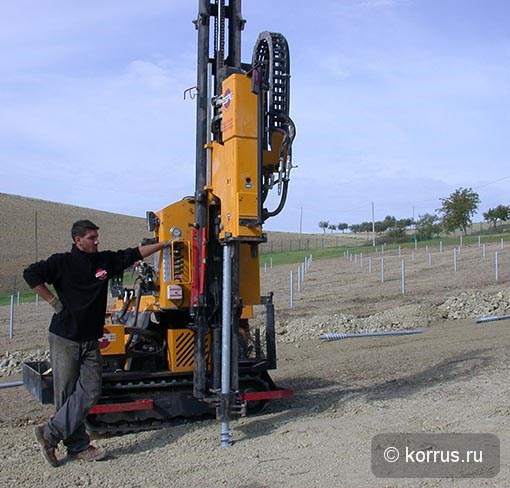

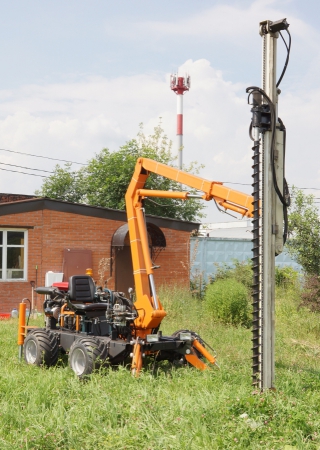

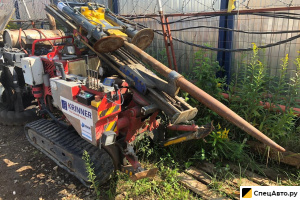

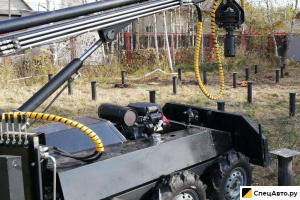

• Самоходные установки (на колесном, гусеничном или тракторном ходу)

• Навесные установки (устанавливаемые на экскаваторы, мини-погрузчики, тракторы, манипуляторы)

• Ручные установки с электроприводом или ДВС (для малообъёмных работ)

• Установки с гидравлическим приводом

• Установки с электрическим редуктором

История создания

Идея использования винтовых свай уходит корнями в XIX век — первые их прототипы использовались для морских маяков и мостов. Механизация процесса завинчивания началась в XX веке с появлением портативных и гидравлических приводов. В СССР массовое производство свай и установок для их монтажа началось в 1970–1980-х годах. С развитием малоэтажного строительства в 2000-х годах стали широко применяться компактные установки, адаптированные под ручной и навесной формат.

Типы

• Компактные (ручные) — для установки свай до 89 мм, с глубиной до 2 м

• Среднегабаритные (навесные) — до 133 мм, глубина до 4–6 м

• Промышленные (самоходные) — свыше 150 мм, глубина до 10–12 м

Также различают установки по типу используемого мотора:

• бензиновые,

• дизельные,

• электрические,

• гидравлические.

Общее устройство

Установка для завинчивания свай состоит из следующих основных элементов:

• Привод (гидромотор, двигатель внутреннего сгорания или электродвигатель)

• Планетарный редуктор

• Крутящий элемент (патрон/захват для сваи)

• Каркас (рама или рама с опорами)

• Мачта или стрела (если установка оборудована направляющим механизмом)

• Система управления (гидравлические или электронные клапаны, ручки, пульты)

• Дополнительно: система вертикализации, индикаторы глубины и усилия, нивелиры

Классификация

• По способу передвижения:

  • стационарные,

  • навесные,

  • самоходные.

• По типу привода:

  • механические,

  • гидравлические,

  • комбинированные.

• По степени автоматизации:

  • с ручным управлением,

  • с автоматическим контролем усилия и глубины.

• По типу носителя:

  • тракторные,

  • на базе мини-погрузчика,

  • на базе экскаватора,

  • на собственной самоходной базе.

Основные характеристики

• Диаметр завинчиваемых свай: 57–325 мм

• Глубина завинчивания: до 12 м

• Крутящий момент: от 2 000 до 35 000 Н·м

• Масса установки: от 50 до 5 000 кг

• Тип привода: гидравлический, электрический, бензиновый

• Угол отклонения от вертикали (допустимый): до 5°

• Производительность: до 40 свай в смену

Основные производители

Российские:

• Гидровит (г. Санкт-Петербург)

• ТехноСвай (Москва)

• Моторимпекс

• СпецМаш (Тула)

• ПП «Винтовые Сваи»

Китайские:

• XCMG

• Sany

• Hengwang

• HZ Machinery

• Sinovo

Мировые бренды:

• Digga (Австралия)

• Bobcat (США)

• Auger Torque (Великобритания)

• Pengo (США)

• Vermeer (США)

Интересные факты

• Самая большая установка в мире, производимая Vermeer, может устанавливать сваи длиной до 18 метров и диаметром до 600 мм.

• Некоторые установки для завинчивания свай применяются в условиях вечной мерзлоты с функцией подогрева.

• Навесные модели могут монтироваться даже на квадроциклы и мини-тракторы в труднодоступных районах.

• Установки широко применяются при строительстве солнечных электростанций, где требуется высокая точность и повторяемость монтажа.

Область применения

• Малоэтажное строительство (фундаменты домов, бань, бытовок)

• Установка опор линий электропередач, освещения, камер видеонаблюдения

• Возведение временных и мобильных сооружений (ангары, павильоны, сцены)

• Монтаж ограждений, заборов, лестниц и свайных мостков

• Промышленное строительство (основания для складов, антенн, резервуаров)

• Установка фундаментов под солнечные батареи и ветрогенераторы
