Установка статического зондирования

Установка статического зондирования — это специализированное устройство, предназначенное для проведения геотехнических исследований грунтов. Она используется для измерения сопротивления грунтов при проникновении зонда в землю. Статическое зондирование является важным этапом в процессе оценки характеристик грунта, таких как плотность, сжимаемость и прочность. Устройства для статического зондирования широко применяются в строительстве и при проектировании различных объектов, включая жилые и промышленные здания, мосты, дороги и другие сооружения.

Виды

Существуют несколько типов установок статического зондирования, различающихся по конструктивным особенностям, возможностям и области применения:

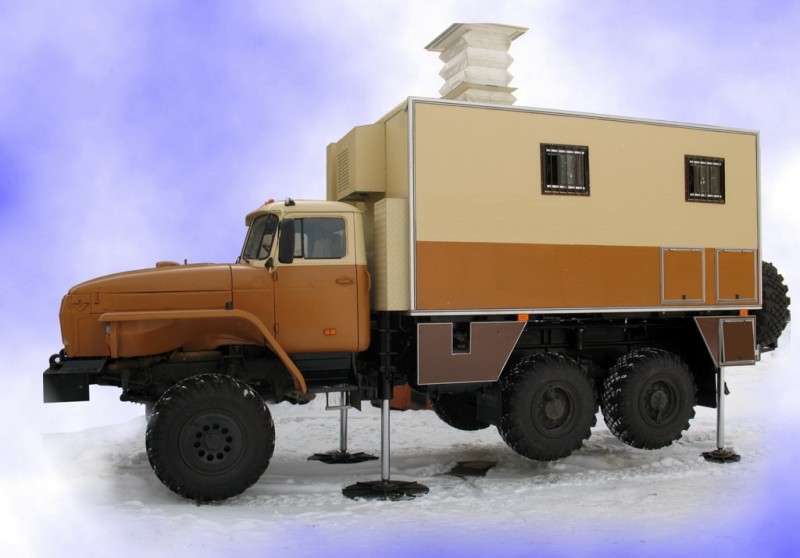

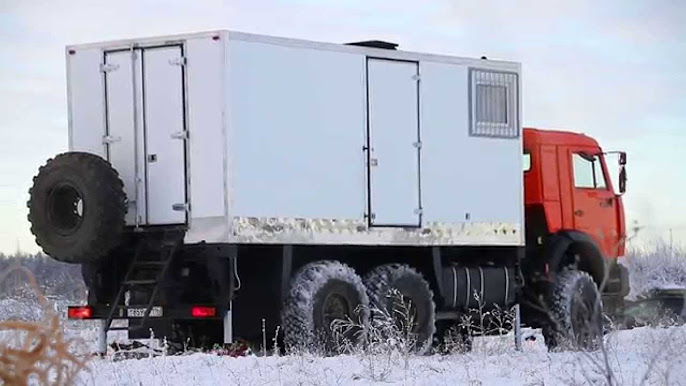

1. Мобильные установки — устанавливаются на шасси автомобиля, что позволяет проводить зондирование на различных объектах.

2. Стационарные установки — предназначены для работы на одном месте, часто используются для детальных исследований на строительных площадках.

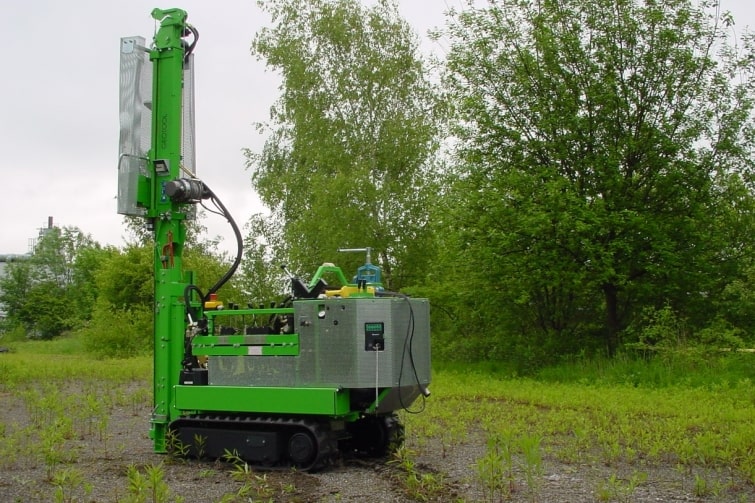

3. Компактные установки — предназначены для работы в ограниченных пространствах, где требуется высокая маневренность и компактность оборудования.

История создания

Статическое зондирование грунтов было впервые предложено в середине XX века для улучшения точности геотехнических исследований. До этого момента использовались другие методы, такие как динамическое зондирование, но они не всегда давали точные результаты для глубоких и плотных слоёв. С развитием техники и материаловедения в 1950-60-х годах была создана первая мобильная установка статического зондирования, которая позволила значительно улучшить процессы изучения грунтов и сократить время на проведение исследований.

Типы

Установки статического зондирования можно разделить на несколько типов в зависимости от способа проникновения зонда в грунт и его характеристик:

1. Установки с одноосевым зондом — стандартный метод, при котором используется зонд с одной точкой давления.

2. Установки с многоточечным зондом — обеспечивают более точные данные, так как давление измеряется в нескольких точках.

3. Мобильные установки с гидравлическим приводом — для работы в условиях ограниченного пространства или при необходимости перемещения по объекту.

Общее устройство

Установка статического зондирования состоит из нескольких ключевых компонентов:

• Гидравлическая система — обеспечивает движение зонда в грунт с нужной силой.

• Зонд — специальный наконечник, который проникает в грунт, измеряя сопротивление.

• Датчики — используются для измерения давления и сопротивления, поступающие данные записываются и анализируются.

• Контрольная панель — интерфейс для управления установкой и отображения результатов.

• Каркас и шасси — обеспечивают мобильность установки, в случае мобильных моделей.

Классификация

Установки для статического зондирования классифицируются по нескольким признакам:

• По мощности:

  • легкие (до 10 тонн),

  • средние (10–20 тонн),

  • тяжелые (свыше 20 тонн).

• По способу управления:

  • с ручным управлением,

  • с автоматизированным управлением.

• По типу шасси:

  • на базе автомобиля,

  • на гусеничном шасси,

  • на стационарных платформах.

Основные характеристики

• Глубина зондирования: от 10 до 50 м, в зависимости от типа грунта.

• Скорость зондирования: до 2 метров в минуту.

• Максимальная сила зонда: от 10 до 100 тонн, в зависимости от модели.

• Габариты установки: от 2 до 6 метров в длину.

• Мощность двигателя: от 50 до 300 л.с.

• Тип датчиков: с электронной регистрацией данных.

• Тип привода: гидравлический или электрический.

Основные производители

1. Мировые производители:

   • Geotechnical Instruments (США) — производит высокоточные установки для статического зондирования, используемые по всему миру.

   • Fugro (Нидерланды) — один из ведущих мировых производителей оборудования для геотехнических исследований, в том числе для статического зондирования.

   • Keller (Германия) — предлагает различные виды установок для геотехнических исследований, включая статическое зондирование.

2. Российские производители:

   • ГеоПрибор — российский производитель оборудования для геодезии и геотехники, включая установки для статического зондирования.

   • ГеоТехСервис — российская компания, предлагающая установки для различных геотехнических испытаний, включая статическое зондирование.

3. Китайские производители:

   • SANY — китайский производитель строительного оборудования, включая мобильные установки для статического зондирования.

   • XCMG — предлагает решения для геотехнических исследований, включая установки для зондирования.

Интересные факты

• Самые глубокие зондирования: Некоторые установки могут достигать глубины до 100 метров, что позволяет исследовать грунты на глубине, недоступной для других методов.

• Самая компактная установка: На рынке представлены установки с минимальными габаритами, которые могут использоваться в городских условиях для точных исследований в ограниченных пространствах.

• Самые мощные установки: Некоторые установки могут развивать давление до 100 тонн, что позволяет проводить зондирование в самых твердых и плотных грунтах.

• Уникальные характеристики: Современные установки для статического зондирования могут измерять не только сопротивление грунта, но и его влагосодержание, что даёт более точную картину состояния почвы.

Область применения

Установки для статического зондирования широко применяются в различных отраслях:

• Строительство — для оценки состояния грунтов перед возведением зданий и сооружений.

• Геотехнические исследования — для определения характеристик грунтов на строительных и промышленных объектах.

• Проектирование мостов и дорог — для определения прочности и сжимаемости грунтов, необходимых для проектирования фундамента.

• Рудное и угольное дело — для проведения геотехнических исследований в шахтах и карьерах.

• Нефтяная и газовая отрасль — для изучения грунтов в местах бурения и строительства нефтегазовых платформ.
