Мобильная (самоходная) буровая установка

Мобильная буровая установка на шасси, также известная как ямобур, — это специализированная машина, предназначенная для бурения ям и скважин преимущественно небольшого и среднего диаметра. Устанавливается на автомобильное или тракторное шасси, что обеспечивает мобильность, автономность и удобство при работе в различных условиях.

Описание

Мобильная буровая установка на шасси — это буровая машина, смонтированная на базе грузового автомобиля, полноприводного вездехода или трактора. Основной функцией техники является быстрое и точное бурение ям под опоры линий электропередач, столбы освещения, сваи, заборы и пр. Часто установка комплектуется краном-манипулятором для установки опор.

Виды

Мобильные буровые установки делятся на виды в зависимости от нескольких критериев:

• По типу бурения:

  • спиральные (бур шнекового типа),

  • ударно-вращательные,

  • гидравлические.

• По типу привода:

  • механические (от трансмиссии автомобиля),

  • гидравлические (от гидросистемы базового шасси).

• По типу базового шасси:

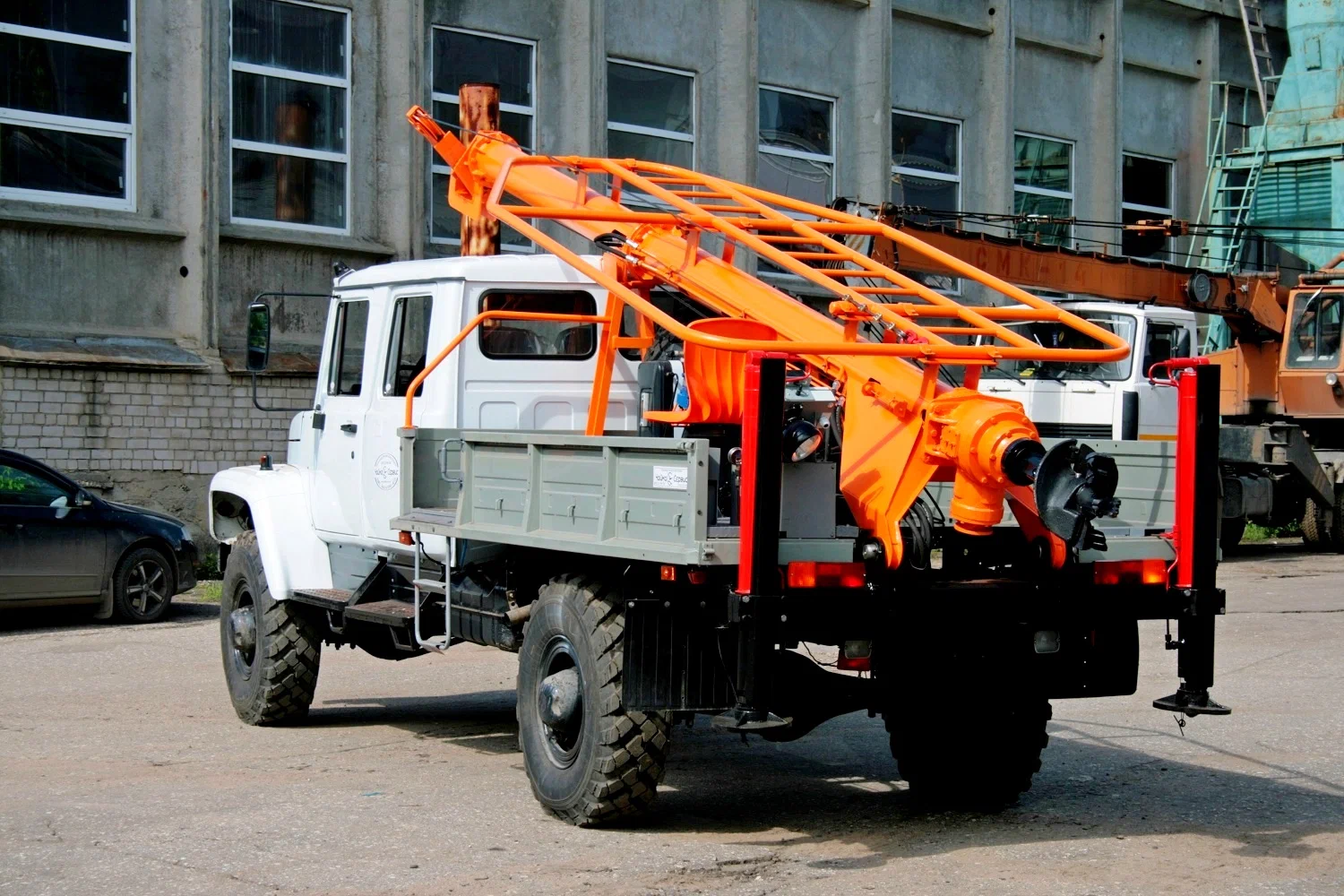

  • автомобильные (на базе КамАЗ, ГАЗ, Урал и др.),

  • тракторные (на базе МТЗ, Т-150 и др.).

История создания

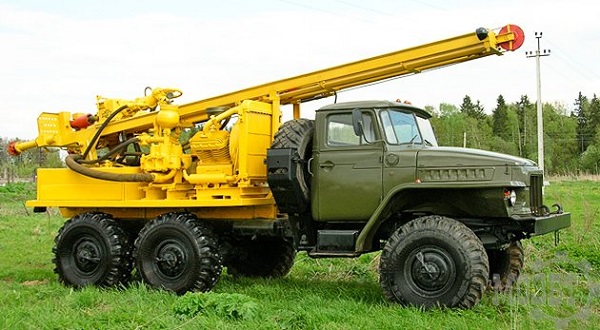

История ямобуров уходит в середину XX века, когда с развитием линий электропередач возникла необходимость в быстром бурении ям под столбы. Первоначально использовались ручные и стационарные буровые устройства, но со временем появилась необходимость в мобильных и производительных решениях. В СССР первые ямобуры начали устанавливаться на шасси автомобилей ЗИЛ и Урал.

В 1980–1990-х годах конструкция была усовершенствована: появились гидроприводы, буровые стрелы с увеличенным вылетом, поворотные платформы и комбинированные машины с крановыми функциями. Современные установки могут использоваться круглый год, в любых климатических условиях.

Типы

• Стандартные ямобуры — для бурения на глубину до 3–5 м, часто совмещены с краном-манипулятором.

• Установки с телескопической стрелой — позволяют бурить скважины в труднодоступных местах, при наличии препятствий.

• Сваебойные буровые установки — оснащены оборудованием для завинчивания или установки свай.

• Установки на гусеничном ходу — применяются на слабонесущих грунтах.

Общее устройство

Мобильная буровая установка состоит из следующих основных узлов:

• базовое шасси (автомобильное или тракторное),

• буровая стрела с механизмом подъема и опускания,

• буровой механизм (чаще всего — шнек),

• система привода (механическая или гидравлическая),

• поворотная колонна (у большинства моделей),

• кран-манипулятор (при наличии),

• пульт управления (в кабине или дистанционно).

Классификация

По типу бурового механизма:

• шнековые,

• винтовые,

• комбинированные (бурение и закручивание свай).

По приводу:

• от трансмиссии,

• от отдельного двигателя,

• от гидросистемы.

По шасси:

• легкие (на базе ГАЗ, УАЗ),

• средние (на базе ЗИЛ, КамАЗ),

• тяжелые (на базе Урал, МАЗ).

Основные характеристики

• Максимальная глубина бурения: до 3–10 м

• Диаметр бурения: 200–800 мм

• Мощность гидропривода: 30–100 л.с.

• Радиус действия стрелы: до 7–10 м

• Тип привода: механический или гидравлический

• Возможность установки свай: да (у отдельных моделей)

• Вращение буровой колонны: до 200 об/мин

• Масса установки: от 3 до 12 тонн

Основные производители

Российские:

• Техкомплект (Россия)

• ПАО «КамАЗ» (буровые надстройки)

• Гидроспецмаш

• ПКФ "Буровые машины"

• Завод "Уралспецмаш"

Зарубежные:

• Aichi Corporation (Япония)

• Terex (США)

• Soosan (Корея)

• Horyong (Корея)

• Ditch Witch (США)

Китайские:

• XCMG

• SANY

• Zoomlion

• Foton Lovol

Интересные факты

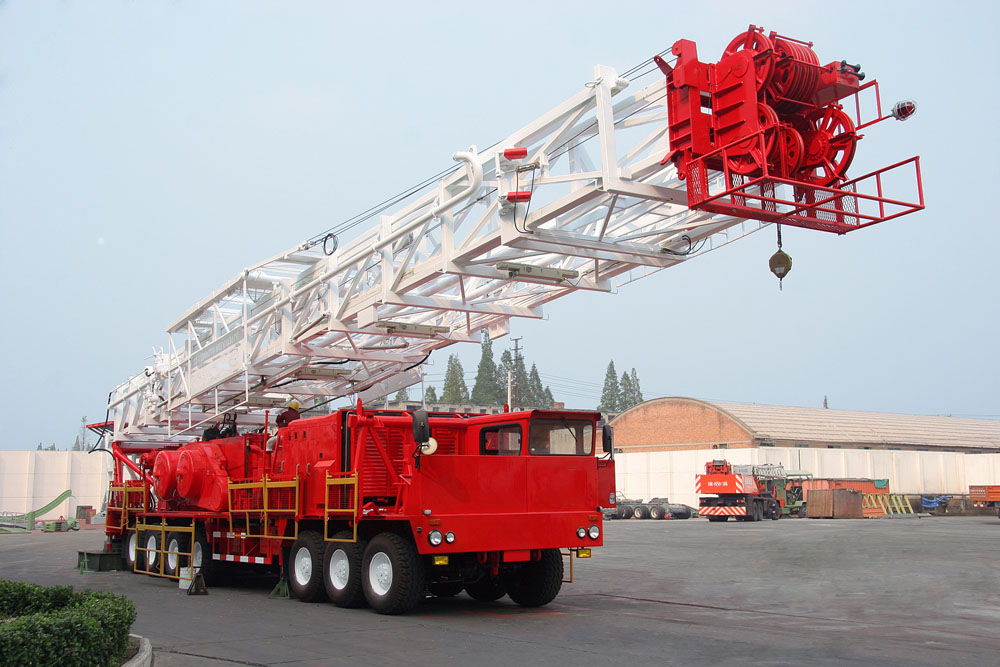

• Самые крупные мобильные ямобуры монтируются на гусеничное шасси и способны бурить до 30 метров в глубину.

• Некоторые модели имеют функцию бурения под углом (до 15–30 градусов), что удобно при работе в горной или холмистой местности.

• Ямобуры широко применяются в Арктике и на севере России, в том числе на вечномерзлых грунтах.

• Установки с поворотной буровой колонной позволяют бурить скважины, не передвигая автомобиль.

• В Китае и Корее производятся компактные модели для установки на мини-грузовики и пикапы.

Область применения

• установка опор линий электропередач, сотовой связи, освещения;

• бурение ям под винтовые и железобетонные сваи;

• монтаж ограждений, заборов, шумозащитных экранов;

• бурение под дорожные и строительные конструкции;

• аварийно-восстановительные работы на линиях связи и электросетях;

• лесное и сельское хозяйство (например, при установке виноградников или столбов для сетки);

• газификация и водоснабжение частных домов (бурение под столбы, опоры).
