Малогабаритная буровая установка

Малогабаритная буровая установка — это компактная буровая машина, предназначенная для выполнения буровых работ в условиях ограниченного пространства или труднодоступных участков. Такие установки часто используются при геологоразведке, инженерных изысканиях, бурении скважин на воду, а также для монтажа опор и свай в строительстве.

Виды

Малогабаритные буровые установки делятся на несколько видов в зависимости от назначения и условий эксплуатации:

• Геологоразведочные

• Свайно-буровые

• Водоразведочные (бурение на воду)

• Универсальные установки

• Для горизонтально-направленного бурения (ГНБ)

• Разведочно-взрывные (бурение скважин под взрыв)

История создания

Первые компактные буровые установки начали разрабатываться в середине XX века, когда возникла необходимость в лёгкой и мобильной технике для геологоразведки в труднодоступных районах. Советские инженеры ещё в 1960–1970-х годах создавали облегчённые буровые комплексы для экспедиций. С 1990-х годов началось массовое производство мобильных установок на базе небольших шасси и прицепов. С развитием гидравлики и электроники их возможности значительно расширились.

Типы

По типу привода и конструкции малогабаритные буровые установки подразделяются на:

• Электрические (от сети или аккумуляторов)

• Бензиновые и дизельные

• С гидравлическим приводом

• Механические

• Установки на гусеничном или колёсном шасси

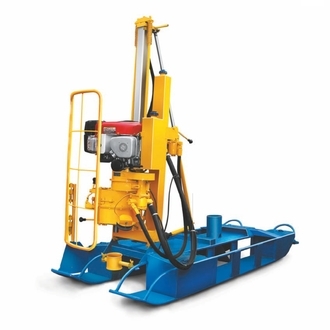

• Установки на салазках (переносные)

Общее устройство

Основные конструктивные элементы малогабаритной буровой установки:

• Основание или рама

• Силовая установка (двигатель или электромотор)

• Редуктор и буровой шпиндель

• Мачта с подъемным механизмом

• Буровой инструмент (штанги, коронки, шнеки)

• Гидравлическая или механическая система управления

• Система подачи воды или промывочной жидкости (опционально)

Классификация

Малогабаритные буровые установки классифицируются по следующим критериям:

• По назначению (разведка, строительство, водоснабжение)

• По глубине бурения (до 20 м, до 50 м, до 100 м, более 100 м)

• По типу бурения (шнековое, вращательное, ударно-канатное, колонковое)

• По типу монтажа (переносные, передвижные, стационарные)

• По типу привода (ручной, механический, гидравлический)

Основные характеристики

• Глубина бурения: от 10 до 150 м

• Диаметр бурения: от 50 до 300 мм

• Масса установки: от 50 до 1500 кг

• Тип привода: бензиновый, дизельный, электрический, гидравлический

• Потребляемая мощность: 1–25 кВт

• Тип бурения: шнековое, вращательное, колонковое

• Расход топлива (для ДВС): 0,5–2 л/ч

• Размеры: от 0,5 × 1 м (переносные) до 2 × 3 м (на шасси)

Основные производители

Мировые производители

• Atlas Copco (Швеция)

• Boart Longyear (США)

• Geoprobe Systems (США)

• Eijkelkamp SonicSampDrill (Нидерланды)

• Comacchio (Италия)

Российские производители

• Гидропроммаш (г. Пермь)

• Уралбурмаш (г. Уфа)

• Росгеология

• МБУ-Проект (малогабаритные установки МБУ серии)

• РЭМОС (г. Санкт-Петербург)

Китайские производители

• JINFAN

• Hanfa Group

• Sinotechdrill

• Kaishan Group

Интересные факты

• Самая маленькая буровая установка — ручная модель весом менее 25 кг, способная бурить до 10 м вручную.

• Существуют портативные установки, которые можно переносить в багажнике автомобиля.

• Некоторые модели оснащаются функцией дистанционного управления или GPS-навигацией для точного позиционирования бурения.

• Ультрамощные модели компактных буровых установок используются при строительстве свайных фундаментов для малоэтажных зданий в труднопроходимой местности.

• Специализированные версии малогабаритных буровых установок применяются на полярных станциях и в зоне вечной мерзлоты.

Область применения

• Геологоразведка на нефть, газ, полезные ископаемые

• Инженерно-геологические изыскания

• Бурение скважин на воду для частных домов и дач

• Монтаж свайных фундаментов (винтовых и буронабивных свай)

• Устройство систем геотермального отопления

• Пробное бурение в археологических и экологических экспедициях

• Монтаж заборов и опор ЛЭП

• Работы в стеснённых городских условиях, на крышах и в подвалах зданий
