Растворобетонный узел (РБУ)

Растворобетонный узел (РБУ) — это промышленная установка, предназначенная для автоматизированного приготовления бетонных и растворных смесей заданного состава и объема. Основное назначение РБУ — обеспечение строительных объектов высококачественными бетонными и растворными смесями в нужном количестве и с высокой производительностью.

РБУ широко применяются на строительных площадках, в бетонных цехах, а также в промышленных предприятиях, где требуется серийное производство строительных смесей.

Виды

Растворобетонные узлы классифицируются по нескольким признакам:

• По типу конструкции: стационарные, мобильные, модульные.

• По производительности: малой, средней и высокой мощности.

• По типу смеси: только бетонные, только растворные, универсальные.

• По способу дозировки: объемные и весовые.

История создания

Первые установки для приготовления бетонных смесей появились в начале XX века с развитием монолитного строительства. Однако полноценные растворобетонные узлы с автоматизированным управлением начали активно внедряться в строительную отрасль с 1950–1960-х годов. В СССР массовое производство РБУ началось в период индустриализации строительной отрасли, когда возводились крупные жилые массивы и промышленные комплексы.

Современные РБУ включают элементы автоматизации, компьютерного управления и высокоточных систем дозирования, что позволяет достигать стабильного качества продукции.

Типы

По типу конструкции:

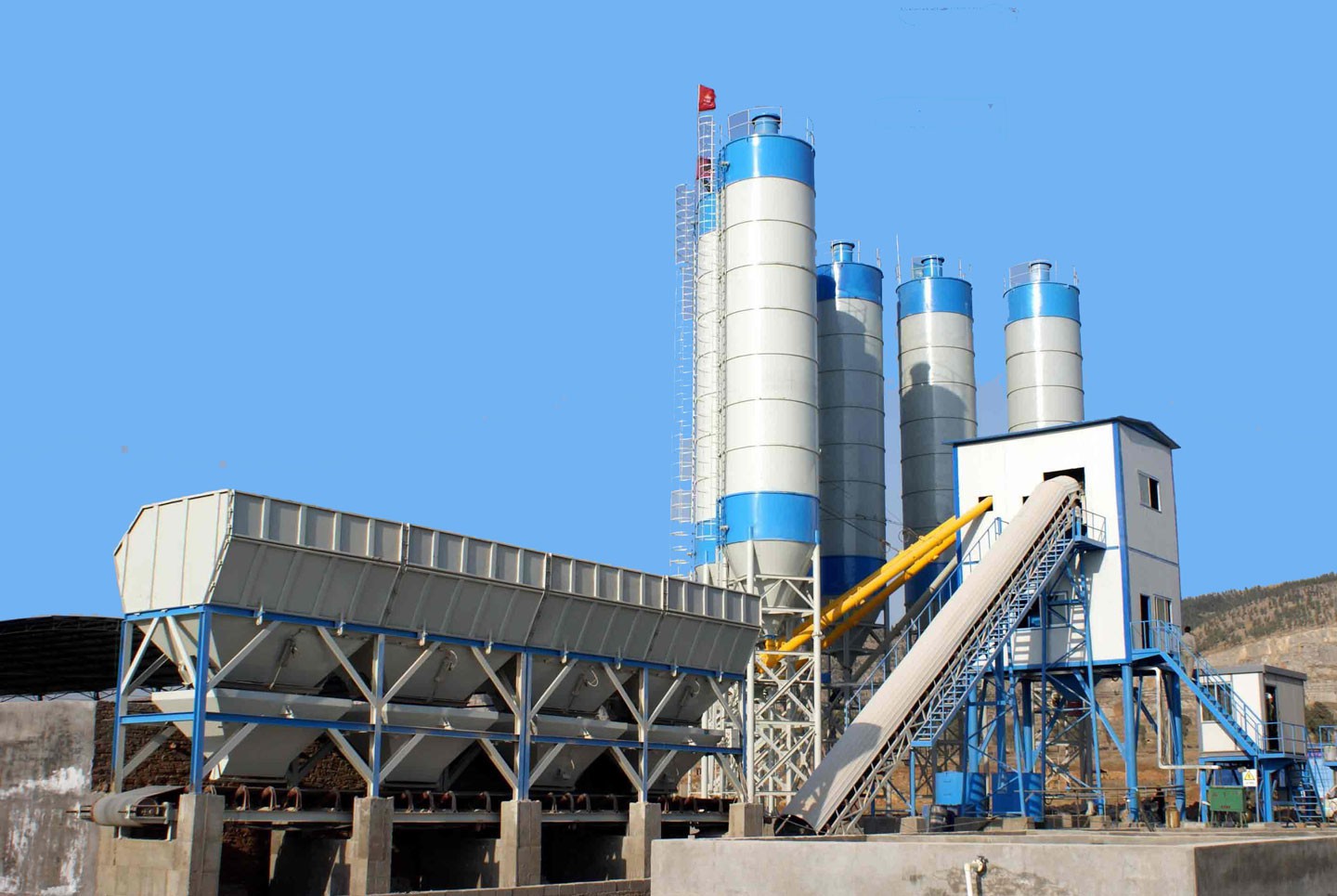

• Стационарные РБУ — устанавливаются на постоянном месте и обеспечивают большие объемы производства.

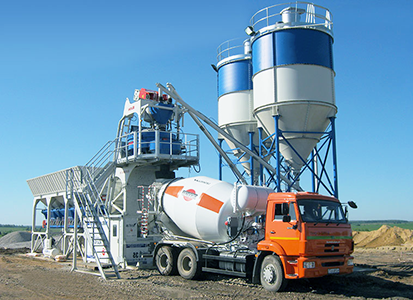

• Передвижные (мобильные) — монтируются на транспортной платформе и используются на временных строительных объектах.

• Модульные (контейнерные) — состоят из легко транспортируемых блоков, быстро монтируются и демонтируются.

По степени автоматизации:

• Ручного управления

• Полуавтоматические

• Полностью автоматические (с цифровым управлением и удалённым контролем)

Общее устройство

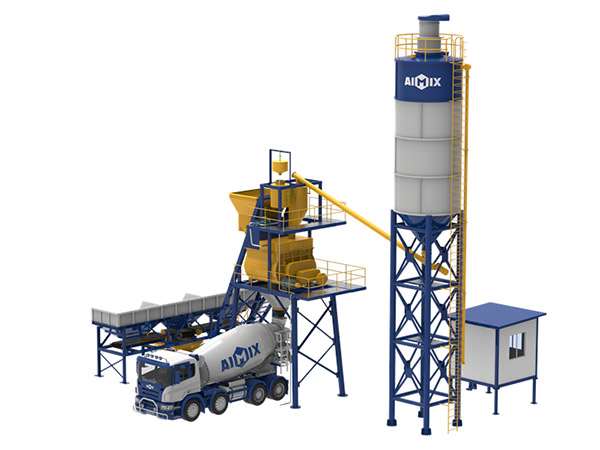

Стандартный растворобетонный узел включает следующие основные узлы и агрегаты:

• Силосы и бункеры — для хранения цемента, песка, щебня и других компонентов.

• Дозаторы — для точного измерения компонентов смеси (по массе или объему).

• Смеситель — обеспечивает равномерное перемешивание всех компонентов.

• Система водоснабжения и дозирования воды.

• Конвейеры или шнеки — для транспортировки сыпучих компонентов.

• Узел выгрузки готовой смеси — может включать бетононасос или желоб.

• Система управления — компьютерная или электромеханическая.

Классификация

Растворобетонные узлы классифицируются по следующим признакам:

По производительности:

• Малые (до 30 м³/ч)

• Средние (от 30 до 90 м³/ч)

• Крупные (свыше 90 м³/ч)

По типу смесителя:

• С принудительным смешением

• С гравитационным смешением

По виду конструкции:

• Башенные (вертикальные)

• Горизонтальные (с ленточными конвейерами)

По мобильности:

• Стационарные

• Передвижные (на раме)

• Контейнерные

Основные характеристики

• Производительность: от 15 до 200 м³/ч

• Вид смесителя: принудительный / гравитационный

• Объем смесителя: от 500 до 6000 л

• Тип дозаторов: весовые / объемные

• Точность дозировки: до ±1%

• Количество бункеров инертных: от 2 до 6

• Наличие зимнего контура: по запросу

• Уровень автоматизации: ручной / полуавтомат / автомат

• Электропитание: 380 В, 50 Гц

• Площадь установки: от 100 до 600 м²

Основные производители

Российские:

• ZZBO (Златоустовский завод бетонного оборудования) — один из лидеров по производству модульных и мобильных РБУ.

• Стройтех — производит РБУ различной мощности.

• Рифей — выпускает компактные и недорогие установки для малых предприятий.

Китайские:

• XCMG — крупный производитель строительной техники, включая бетонные заводы.

• Zoomlion — поставляет как мобильные, так и стационарные РБУ.

• Camelway Machinery — известен экспортом РБУ в Россию и страны СНГ.

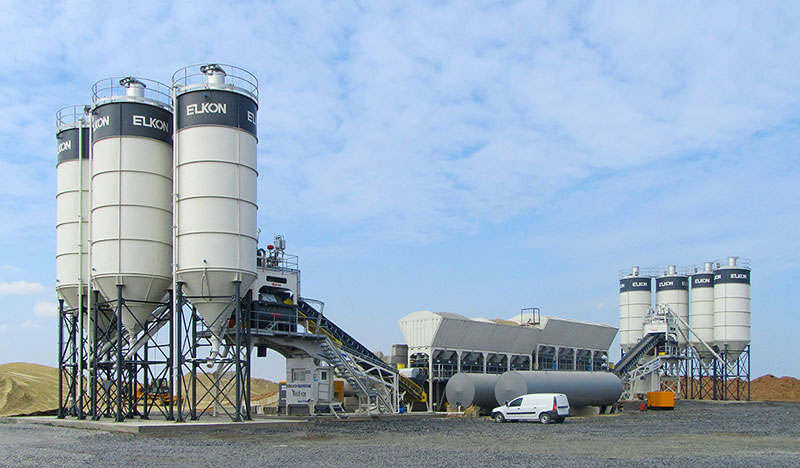

Также активно представлены европейские бренды: Liebherr, MEKA, ELKON.

Интересные факты

• Самая крупная в мире бетонная установка использовалась при строительстве дамбы "Три ущелья" в Китае — производительность свыше 1000 м³/ч.

• Мини-РБУ с производительностью 15 м³/ч могут работать на стройплощадке, не требуя фундамента.

• Уникальные контейнерные РБУ могут быть установлены за 2 дня и подключены к облачной системе управления.

• Некоторые установки работают в условиях Крайнего Севера при температурах до -50°C.

Область применения

Растворобетонные узлы применяются в следующих сферах:

• Монолитное домостроение

• Строительство дорог, мостов, тоннелей

• Производство железобетонных изделий (ЖБИ)

• Заводы по изготовлению плит перекрытий и блоков

• Объекты нефтегазовой и энергетической отрасли

• Возведение гидротехнических сооружений
