Бетонораздаточная стрела

Бетонораздаточная стрела — это специализированное строительное оборудование, предназначенное для подачи бетонной смеси на труднодоступные участки строительной площадки. Чаще всего используется в составе бетонного насоса, а также как самостоятельное стационарное или мобильное устройство. Основная функция — равномерное распределение бетонной смеси в зонах, куда невозможно подать бетон напрямую с автобетоносмесителя.

Виды

Существуют следующие основные виды бетонораздаточных стрел:

• Мобильные (автономные) — устанавливаются на прицепах или гусеничном шасси, легко перемещаются по площадке.

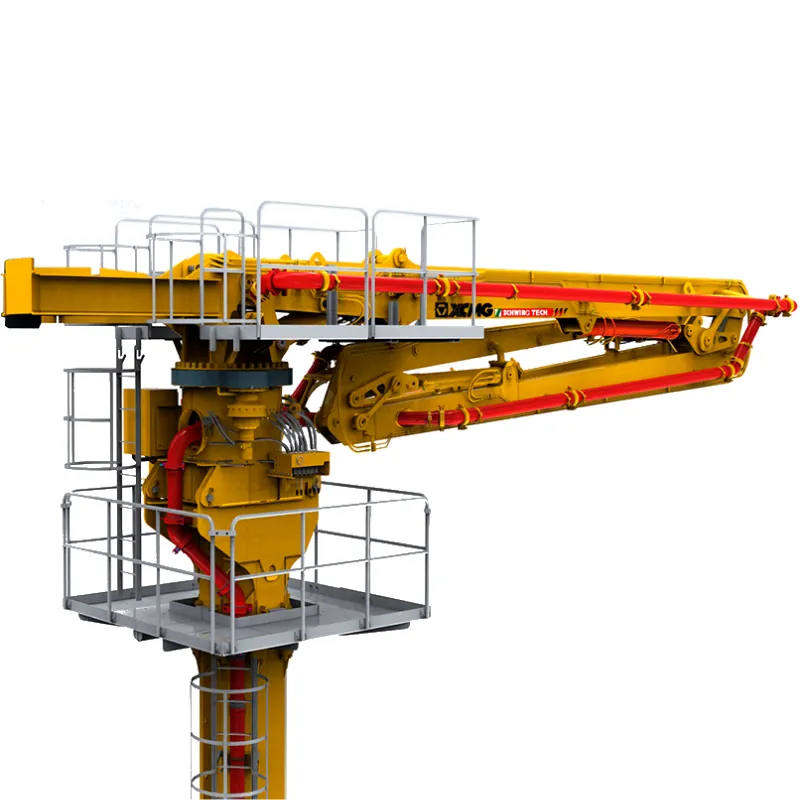

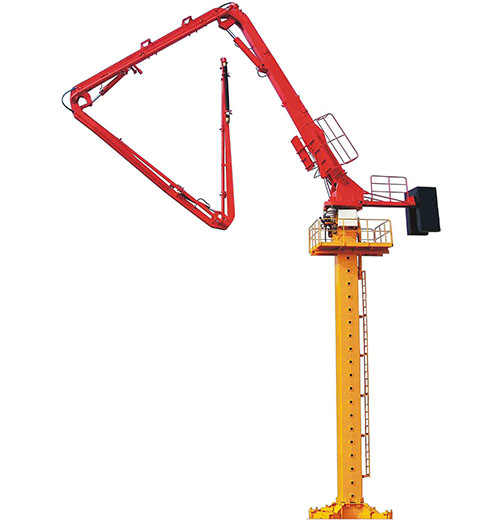

• Башенные (стационарные) — фиксируются на вертикальных мачтах или колоннах, используются при строительстве высотных зданий.

• Навесные на бетонный насос — стрела монтируется непосредственно на раму стационарного насоса.

• Телескопические и секционные (шарнирные) — различаются по конструкции вылета стрелы и способу изменения длины.

История создания

Первоначально подача бетона осуществлялась вручную или с помощью примитивных наклонных желобов. С развитием технологий появились механизированные бетоноподающие системы. Первая конструкция, напоминающая современную бетонораздаточную стрелу, была разработана в середине XX века в Германии. В 1960-х годах на строительных площадках Европы начали активно использоваться стрелы, монтируемые на мачтах. В 1980-х появились мобильные решения, получившие широкое распространение по всему миру.

Типы

• Стационарные стрелы — используются в монолитном домостроении, монтируются на этажах строящегося здания.

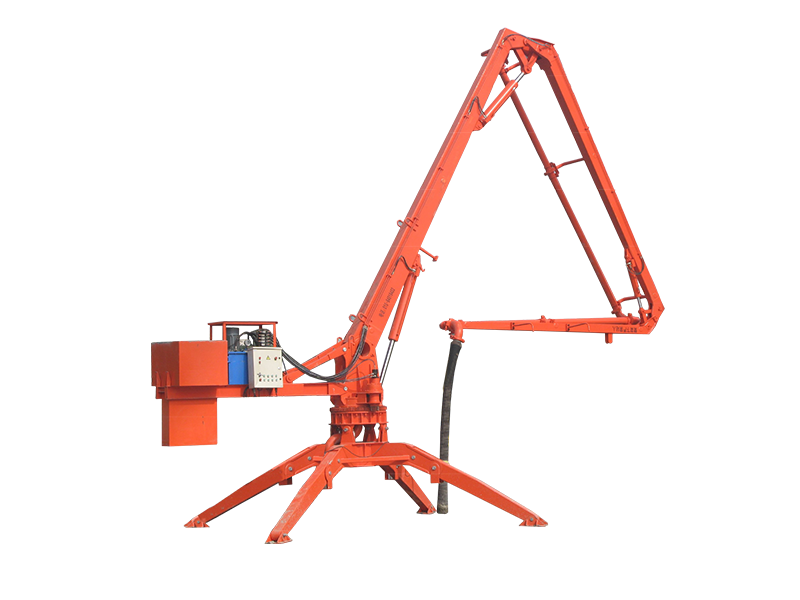

• Переносные стрелы — не требуют установки, могут перемещаться вручную или с помощью крана.

• Стрелы с подачей по колонне (поворотные) — применяются при бетонировании высоких сооружений.

• Интегрированные стрелы — встроены в автобетононасосы.

Общее устройство

Бетонораздаточная стрела состоит из следующих основных узлов:

• Стреловой механизм (секции, шарниры, гидроцилиндры)

• Рама или основание (для крепления стрелы)

• Система подачи бетона (трубы, соединения, хомуты)

• Гидравлическая система управления

• Пульт управления или дистанционный пульт

• Мачта или шасси (в зависимости от типа)

Классификация

Классификация бетонораздаточных стрел возможна по следующим признакам:

• По типу установки: стационарные, мобильные, навесные

• По конструкции стрелы: телескопические, шарнирно-секционные

• По числу секций: от 2 до 6

• По длине вылета: от 10 до 60 метров и более

• По способу управления: ручное, дистанционное, автоматическое

Основные характеристики

• Максимальный вылет стрелы: до 65 м

• Количество секций: 2–6

• Угол поворота: до 360°

• Масса конструкции: от 1 до 20 тонн

• Производительность подачи бетона: до 180 м³/ч

• Высота подачи: до 70 м и выше (при использовании мачты)

• Управление: электромеханическое, гидравлическое, дистанционное

• Диаметр бетонопроводной трубы: 100–150 мм

• Рабочее давление в системе: 60–130 бар

Основные производители

Российские производители

• Завод бетонного оборудования (ЗБО)

• СМП-НАСОС (г. Екатеринбург)

• Мегалит

• Бецема (Москва)

Китайские производители

• Zoomlion

• XCMG

• SANY

• LiuGong

Другие мировые производители

• Putzmeister (Германия)

• Schwing (Германия)

• CIFA (Италия)

• Everdigm (Южная Корея)

Интересные факты

• Самая длинная в мире бетонораздаточная стрела была установлена на автобетононасосе Putzmeister M70-5, её длина достигала 70 метров.

• В 2011 году бетононасос с раздаточной стрелой Putzmeister участвовал в охлаждении аварийного реактора на Фукусиме.

• Мини-бетонораздаточные стрелы с вылетом до 10 метров применяются при ремонте мостов и тоннелей.

• Уникальные стрелы на гусеничном ходу от SANY могут работать на неровных поверхностях, включая наклонные крыши и эстакады.

Область применения

Бетонораздаточные стрелы применяются в следующих сферах:

• Монолитное строительство многоэтажных и высотных зданий

• Строительство мостов, эстакад, тоннелей

• Бетонирование промышленных фундаментов и площадок

• Работы в ограниченных и труднодоступных местах

• Бетонирование подземных сооружений (паркинги, резервуары)
