Автобетоносмеситель

Автобетоносмеситель — это специализированное транспортное средство, предназначенное для перевозки, перемешивания и выгрузки готовой бетонной смеси. Основной задачей машины является доставка бетонной массы с бетонного завода (бетонного узла) к месту строительных работ с сохранением её однородности и заданных свойств.

Автобетоносмеситель представляет собой грузовой автомобиль, на шасси которого установлен смесительный барабан, приводимый в движение от двигателя автомобиля или от отдельного гидравлического привода. Вращение барабана не только перемешивает бетон, но и предотвращает его расслоение и схватывание в пути.

Виды

Существуют следующие основные виды автобетоносмесителей:

• Классические автобетоносмесители — с барабаном на автомобильном шасси.

• Бетоносмесители с самозагрузкой — машины, способные самостоятельно загружать компоненты бетона, смешивать и транспортировать.

• Прицепные бетоносмесители — монтируются на прицепе или полуприцепе.

• Стационарные смесители на базе шасси — сочетают функции миксера и дозатора.

• Электрические автобетоносмесители — используются в закрытых помещениях или экологически чувствительных зонах.

История создания

Первые конструкции механических бетоносмесителей появились в начале XX века. Однако идея мобильной машины для транспортировки бетона возникла в 1916 году, когда Стивен Степлтон запатентовал прототип автобетоносмесителя. Промышленное производство началось в 1920-х годах в США и Германии. Серьёзный рост популярности автобетоносмесителей пришёлся на послевоенный строительный бум 1950–1960-х годов, когда массово стали использоваться бетонные конструкции.

Типы

По типу привода барабана:

• С механическим приводом

• С гидравлическим приводом

• С электрическим приводом

По расположению смесительного оборудования:

• Фронтальные

• Заднего типа (классические)

По типу шасси:

• На полноприводном шасси (внедорожные)

• На дорожных шасси

Общее устройство

Автобетоносмеситель состоит из следующих основных компонентов:

• Шасси — автомобильная база с кабиной водителя.

• Смесительный барабан — конический цилиндр, вращающийся вокруг оси.

• Гидравлический привод — система, обеспечивающая вращение барабана.

• Лопасти внутри барабана — перемешивают бетон при вращении.

• Загрузочная воронка и лоток — для приёма бетонной смеси.

• Сливной желоб — для выгрузки бетона на строительной площадке.

• Система подачи воды — для регулирования консистенции бетона.

• Система управления — рычаги или пульт дистанционного управления.

Классификация

По объему смесительного барабана:

• Малые: до 4 м³

• Средние: 5–8 м³

• Большие: от 9 м³ и выше

По типу загрузки:

• С заводской загрузкой

• С самозагрузкой

По числу осей:

• Двухосные

• Трехосные

• Четырехосные

Основные характеристики

• Объём барабана: 4–12 м³

• Рабочая ёмкость: 60–90 % от полного объёма барабана

• Скорость вращения барабана: 0–14 об/мин

• Высота загрузки: 2,5–3,5 м

• Производительность: до 60 м³/ч

• Масса пустого автомобиля: 10–14 тонн

• Масса с полной загрузкой: до 30 тонн

• Длина машины: 6–11 м

• Мощность двигателя: 200–400 л.с.

• Скорость движения: до 90 км/ч

Основные производители

Российские производители:

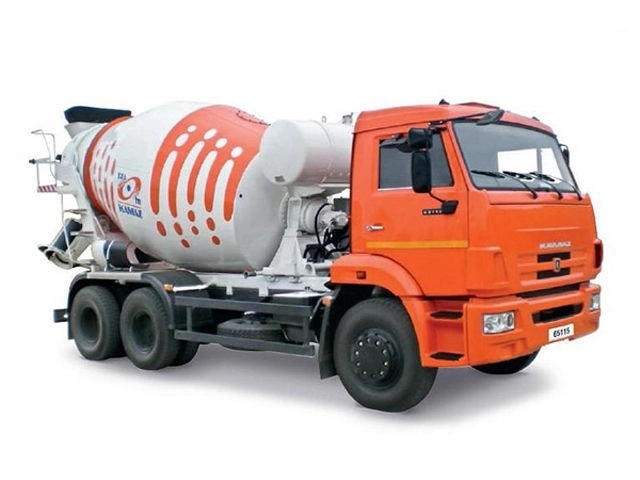

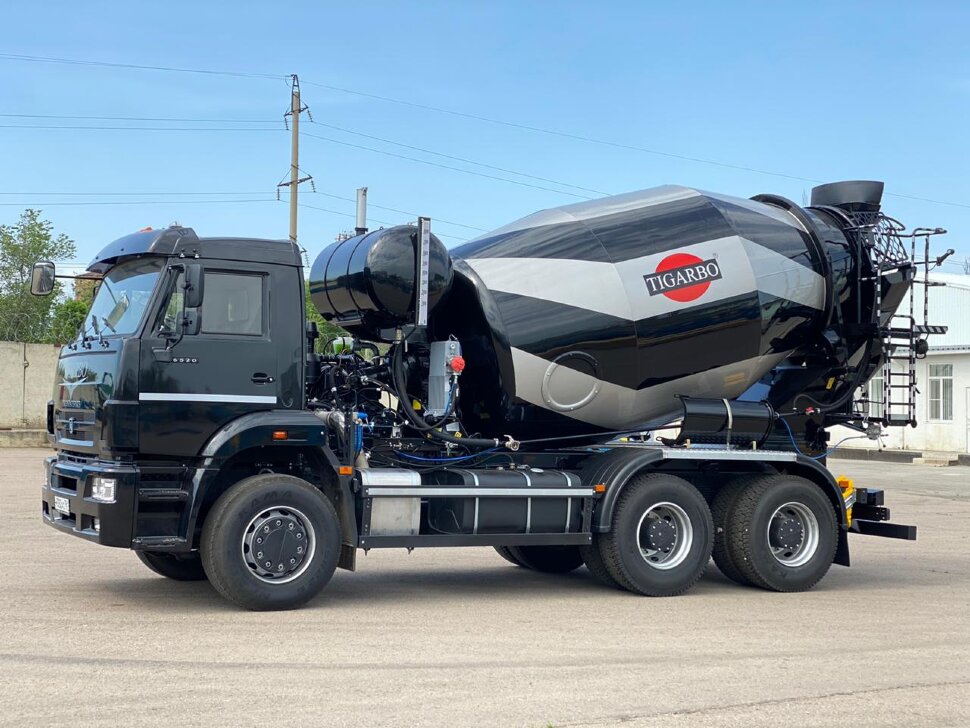

• КАМАЗ (модельный ряд на шасси КАМАЗ-6520, 43118 и др.)

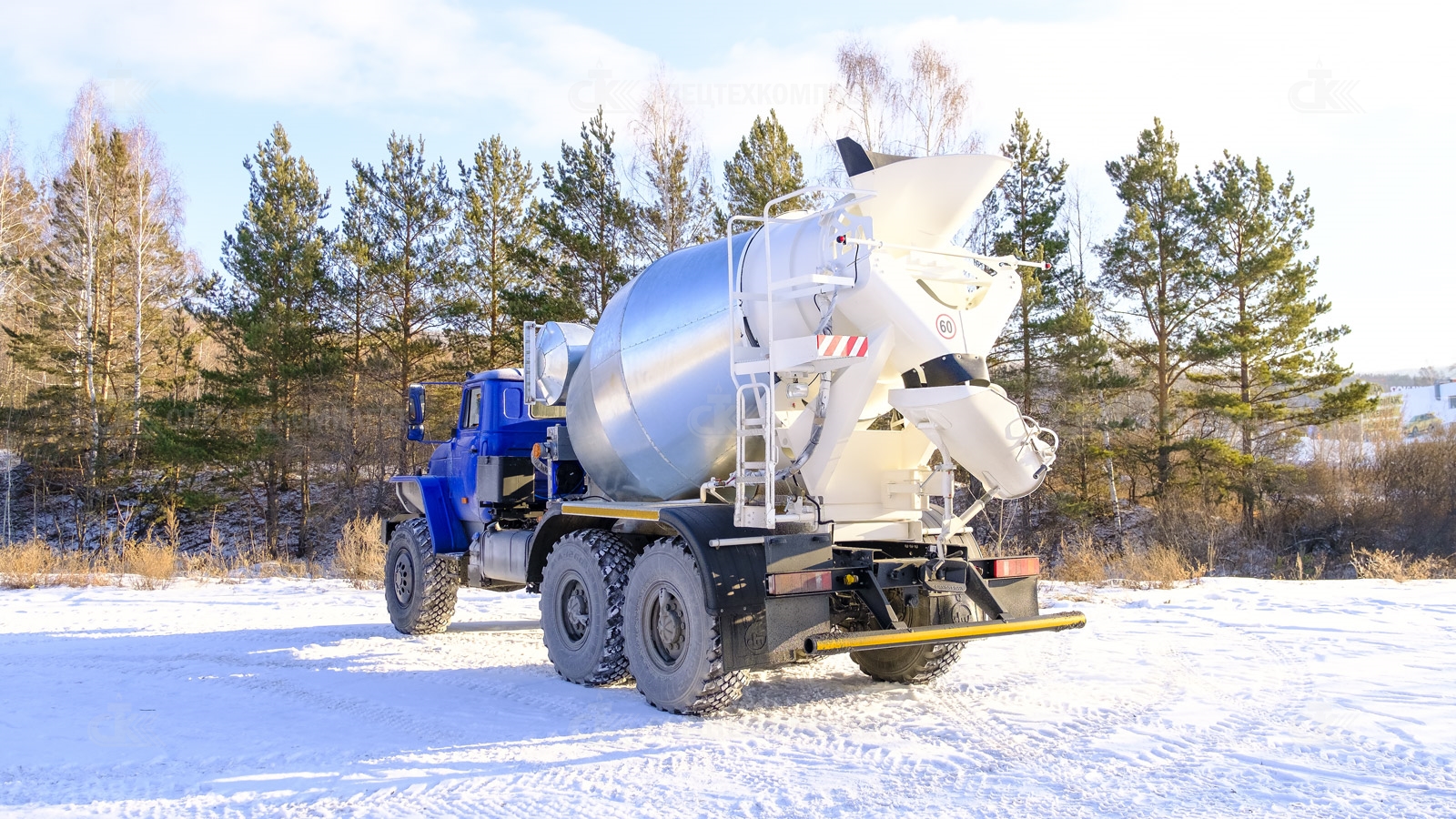

• УРАЛ (внедорожные автобетоносмесители)

• ТZA (Туймазинский завод автобетоновозов)

• Автоспецмаш

• РМ-Терекс

Китайские производители:

• SANY

• Zoomlion

• XCMG

• Foton

• Shacman

Международные производители:

• Liebherr (Германия)

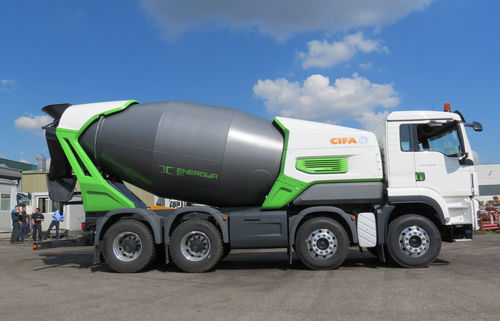

• Cifa (Италия)

• Schwing Stetter (Германия/Индия)

• Putzmeister

• McNeilus (США)

Интересные факты

• Самый большой автобетоносмеситель выпускается компанией Liebherr, его объем барабана достигает 15 м³.

• Компактные бетоносмесители с самозагрузкой используются в горных и труднодоступных районах и вмещают всего 1–2 м³ смеси.

• Существуют электрические миксеры для работы в тоннелях и закрытых помещениях.

• Некоторые модели оснащаются GPS-мониторингом и системами контроля влажности бетона прямо в барабане.

• В Китае разработаны автономные автобетоносмесители с автопилотом, участвующие в крупных строительных проектах.

Область применения

Автобетоносмесители применяются:

• В гражданском и промышленном строительстве

• При возведении мостов, туннелей и плотин

• В дорожном строительстве

• При строительстве высотных зданий

• На объектах с ограниченными сроками подачи бетонной смеси
