Автовышки и подъемники

Автовышки и строительные подъемники — это механизированные подъёмные устройства, предназначенные для подъёма людей и материалов на высоту при выполнении монтажных, строительных, ремонтных и иных работ. Чаще всего устанавливаются на шасси автомобилей или являются стационарными либо самоходными платформами с приводом.

Виды

Автовышки

Автовышка (автогидроподъёмник) — это транспортное средство, оборудованное телескопической или коленчатой стрелой с люлькой (платформой) для подъёма рабочих. Основной особенностью автовышек является мобильность и возможность оперативного развертывания на месте работ.

Строительные подъемники

Строительные подъемники — это устройства, которые используются для перемещения рабочих, инструментов или строительных материалов вертикально вдоль фасадов зданий. Они могут быть:

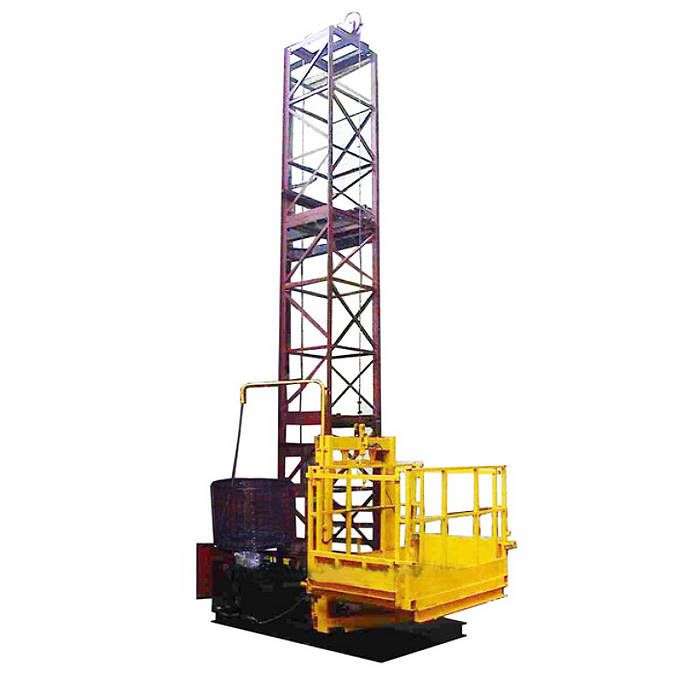

• мачтовыми (монтируются вдоль стены),

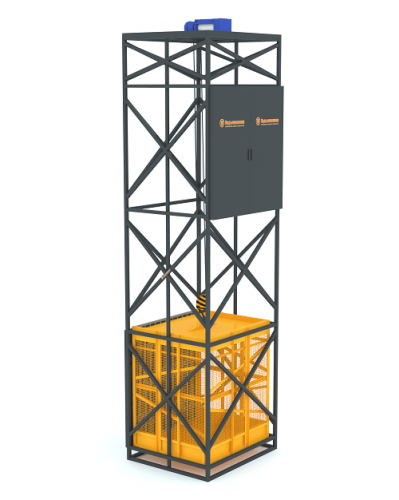

• шахтными (внутри зданий),

• подвесными (на фасадных люльках),

• ножничными (с вертикальной платформой).

История создания

Первые механические подъёмные устройства появились в XIX веке и использовались преимущественно в шахтах и портах. С развитием электричества и гидравлики в XX веке началась эра подъёмников с автономным приводом.

Автовышки в современном виде начали использоваться с 1920-х годов для обслуживания уличного освещения и телеграфных линий. В СССР первые автовышки появились в 1950-х годах и устанавливались на шасси ЗИЛ и ГАЗ.

Строительные подъемники получили массовое распространение после Второй мировой войны с ростом высотного строительства.

Типы

По конструкции стрелы (для автовышек)

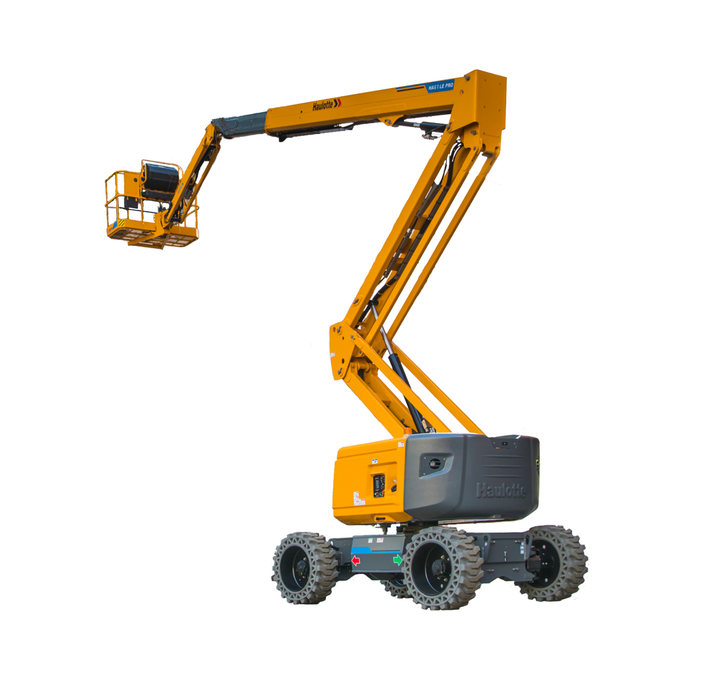

• Коленчатые — состоят из нескольких сочленённых секций; удобны при работе в труднодоступных местах.

• Телескопические — выдвижные секции позволяют достигать большой высоты при компактных габаритах.

• Комбинированные — сочетают свойства коленчатых и телескопических стрел.

По принципу действия (для подъемников)

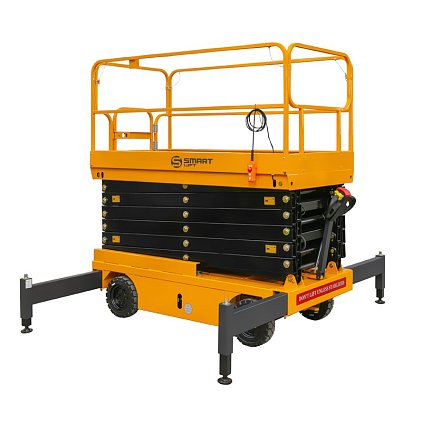

• Ножничные — платформа поднимается вертикально за счёт раскладывания Х-образного механизма.

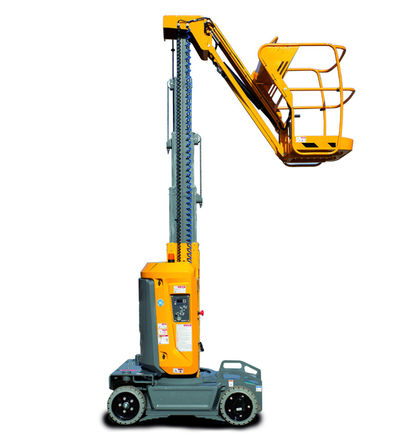

• Мачтовые — двигаются по направляющим вдоль вертикальной мачты.

• Лестничные — применяются при фасадных или кровельных работах.

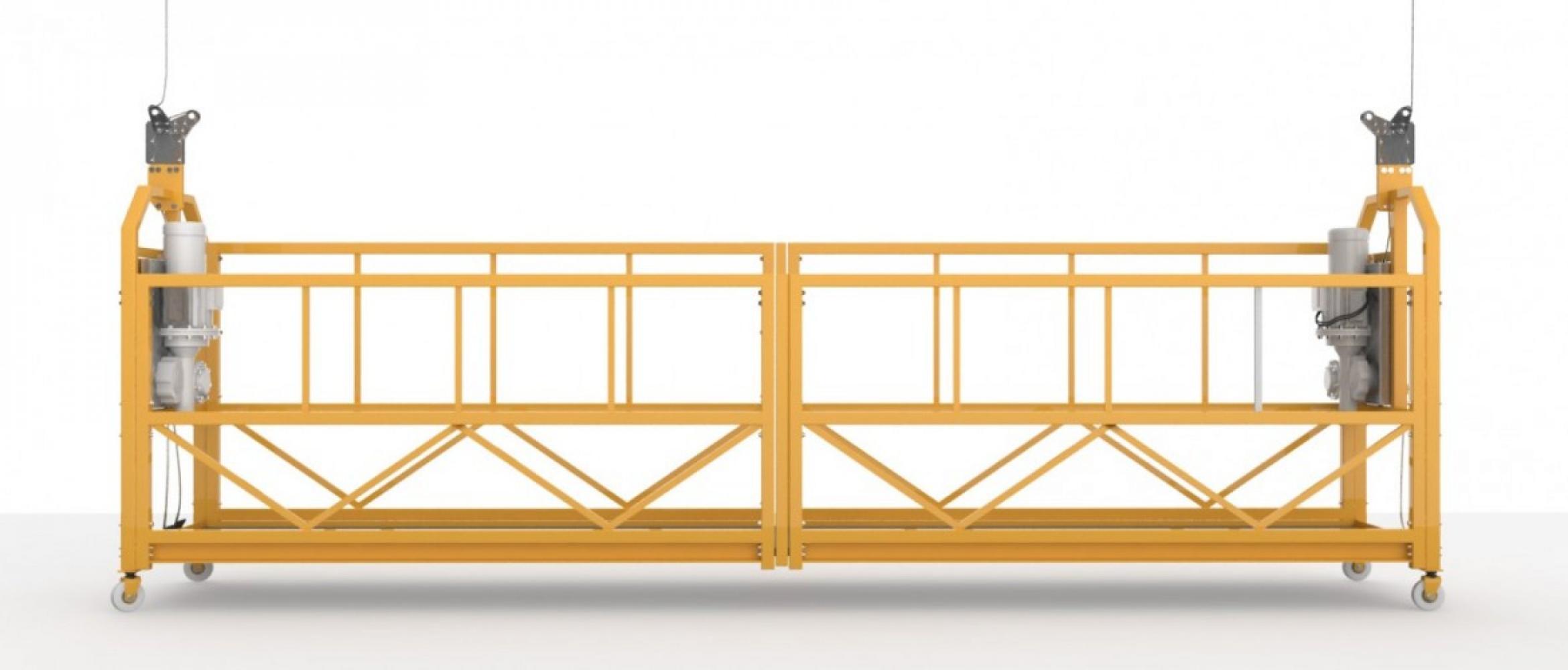

• Подвесные — платформы, закреплённые на тросах.

Общее устройство

Автовышка

• Шасси — грузовой автомобиль или спецплатформа;

• Гидравлическая система — обеспечивает движение стрелы;

• Стрела — телескопическая, коленчатая или комбинированная;

• Рабочая платформа (люлька) — с ограждением, рассчитана на 1–3 человек;

• Панель управления — в люльке и на поворотной базе;

• Опоры (аутригеры) — выдвигаются для устойчивости на месте работ.

Строительный подъемник

• Платформа или кабина — перемещается вертикально;

• Привод — электрический, гидравлический или механический;

• Направляющие (мачта или шахта) — обеспечивает стабильное вертикальное перемещение;

• Ограждения и тормозные системы — для безопасности оператора.

Классификация

По назначению

• Электромонтажные — для обслуживания ЛЭП, фонарей;

• Строительно-монтажные — для работ на фасадах;

• Пожарные — оборудованы для эвакуации и тушения;

• Коммунальные — для чистки крыш, мойки окон и др.

По высоте подъема

• Низкие (до 15 м) — для городских условий;

• Средние (15–30 м) — универсальные;

• Высокие (свыше 30 м) — для высотного строительства и обслуживания ЛЭП.

По типу привода

• Механические — с ручным или тросовым приводом (устаревшие);

• Гидравлические — наиболее распространённые;

• Электрические — применяются на ножничных подъёмниках.

Основные характеристики

• Высота подъема: от 6 до 100 метров;

• Грузоподъемность: от 120 до 1000 кг;

• Вылет стрелы (для автовышек): до 30 м;

• Угол поворота платформы: до 360°;

• Тип управления: ручной, дистанционный, автоматический;

• Вид питания: дизель, бензин, электричество, гибрид;

• Комплектация: датчики перегруза, ограничители подъема, страховочные системы.

Основные производители

Российские производители

• Чайка-Сервис — широкий модельный ряд автовышек на базе КамАЗ, ГАЗ, Урал;

• Велмаш-С — производитель коленчатых подъемников;

• ПМС (Пензмаш) — выпускает строительные подъемники и автовышки;

• КМУ "Ивановец" — в том числе модели с подъёмными платформами.

Китайские производители

• XCMG — один из крупнейших в мире производителей строительной техники, включая подъёмники;

• ZOOMLION — выпускает автовышки и ножничные подъемники;

• LGMG — известен своими самоходными мачтовыми и ножничными подъемниками;

• SINOTRUK — поставляет платформы на базе китайских грузовиков.

Интересные факты

• Самая высокая автовышка в мире — Bronto Skylift S112 HLA, способна поднимать платформу на высоту 112 метров.

• Один из самых маленьких подъёмников — компактный электрический ножничный подъемник с рабочей высотой менее 4 метров, используется внутри помещений.

• На Олимпийских объектах в Пекине (2008) использовались мачтовые подъемники с интеллектуальными системами стабилизации.

• В космической отрасли применяются специальные подъёмники с антистатическим покрытием для работы с ракетами.

Область применения

• Строительство и ремонт — фасадные работы, монтаж панелей, утепление;

• Энергетика и связь — обслуживание опор ЛЭП, вышек, антенн;

• Коммунальное хозяйство — замена фонарей, уборка снега, мойка фасадов;

• Пожарные и спасательные службы — эвакуация и доступ к верхним этажам;

• Промышленность — техническое обслуживание оборудования;

• Сельское хозяйство — обрезка деревьев, установка защитных сеток.
