Грейдер

Грейдер — это землеройная дорожно-строительная машина, предназначенная для профилирования, планировки и выравнивания поверхностей. Основной рабочий орган — поворотный отвал, расположенный между передней и задней осями машины. Грейдеры используются для точного выравнивания и распределения грунта, щебня и других сыпучих материалов, а также для формирования откосов, насыпей и обочин.

Виды

Грейдеры подразделяются на следующие основные виды:

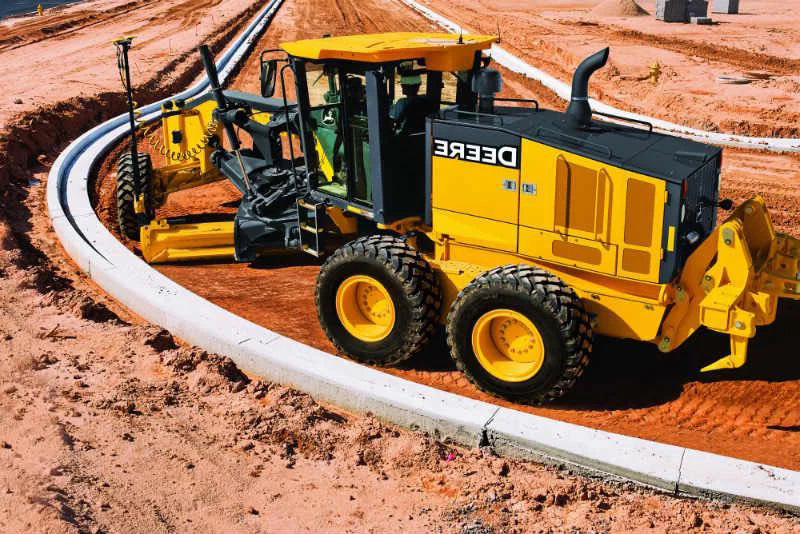

• Моторные (самоходные) грейдеры

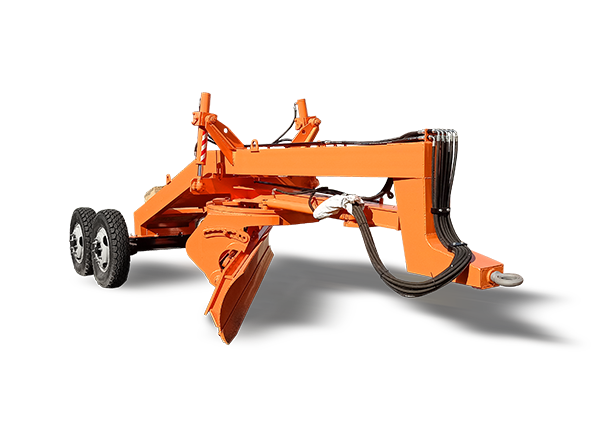

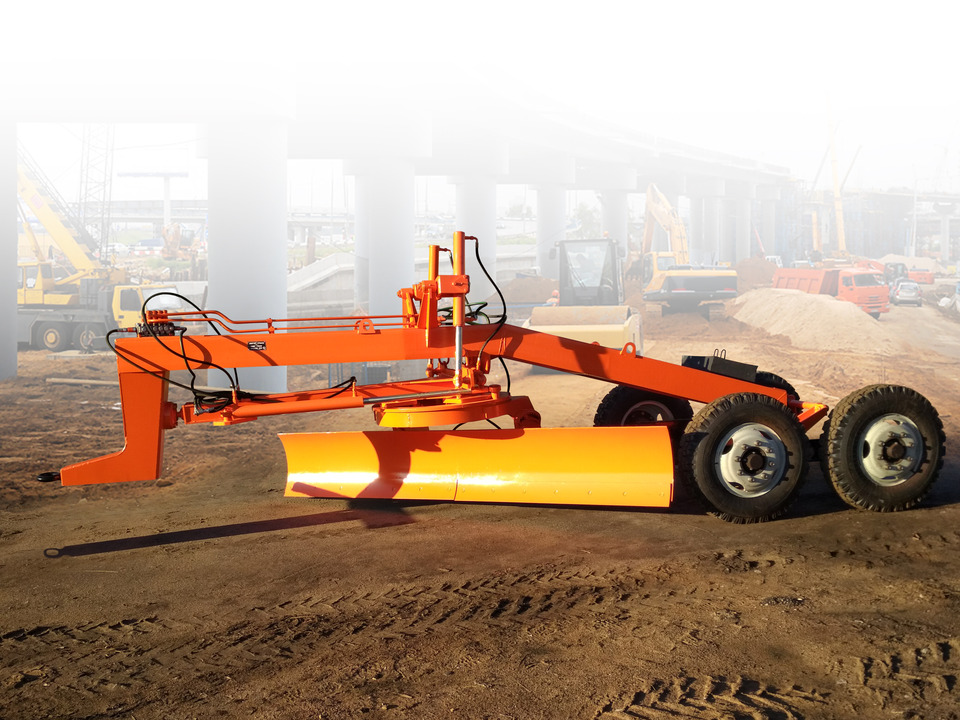

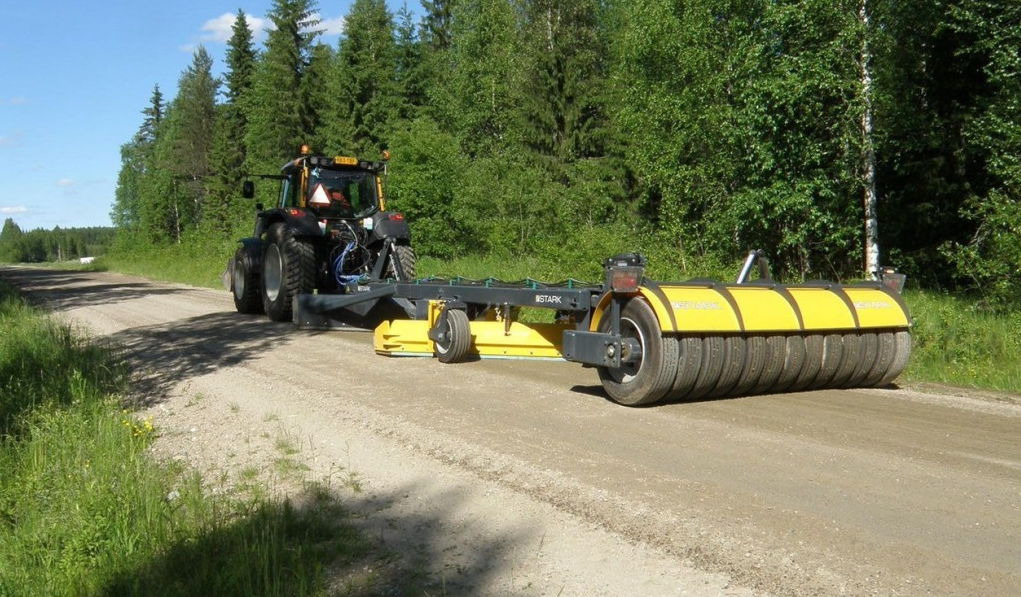

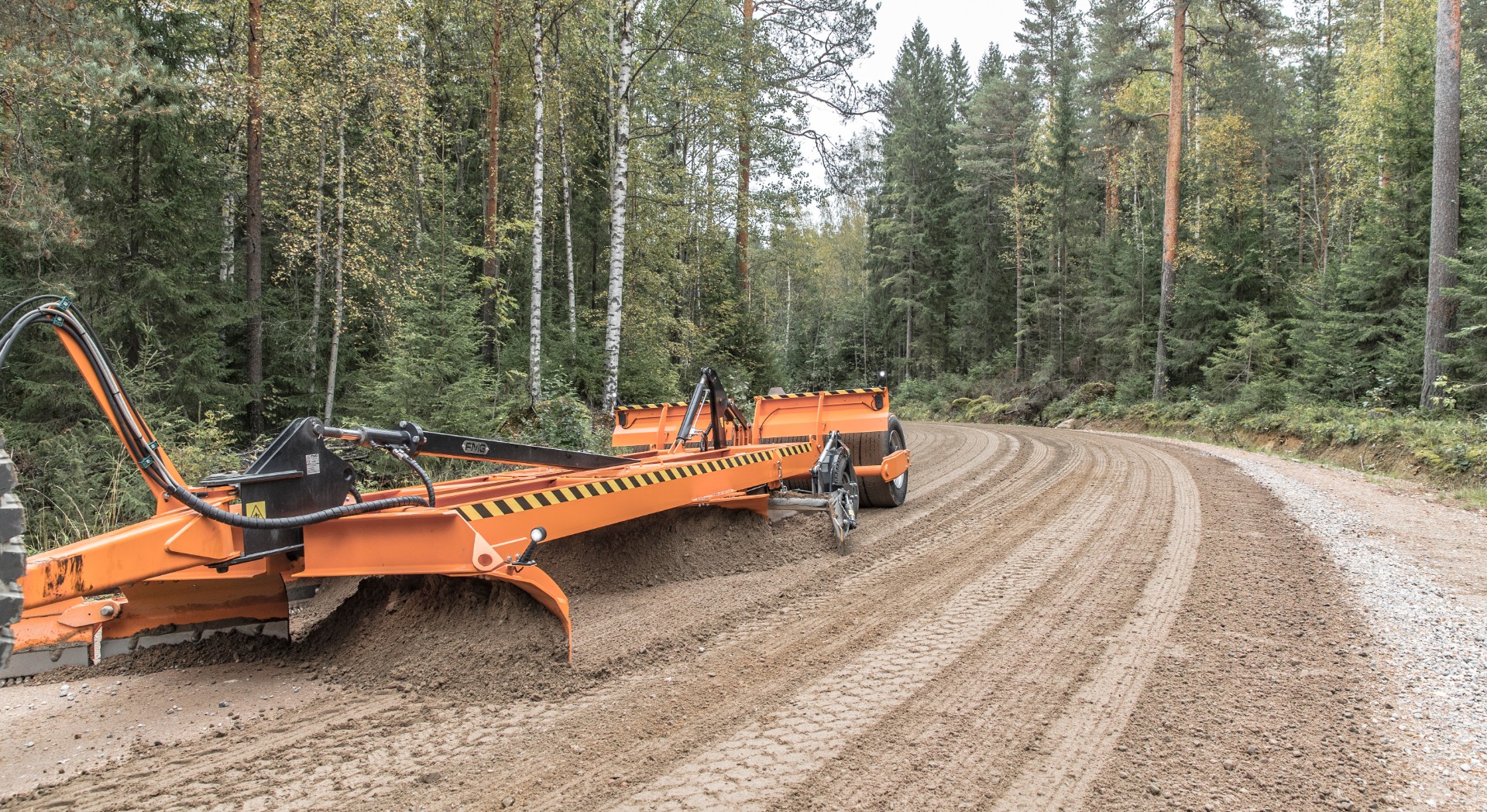

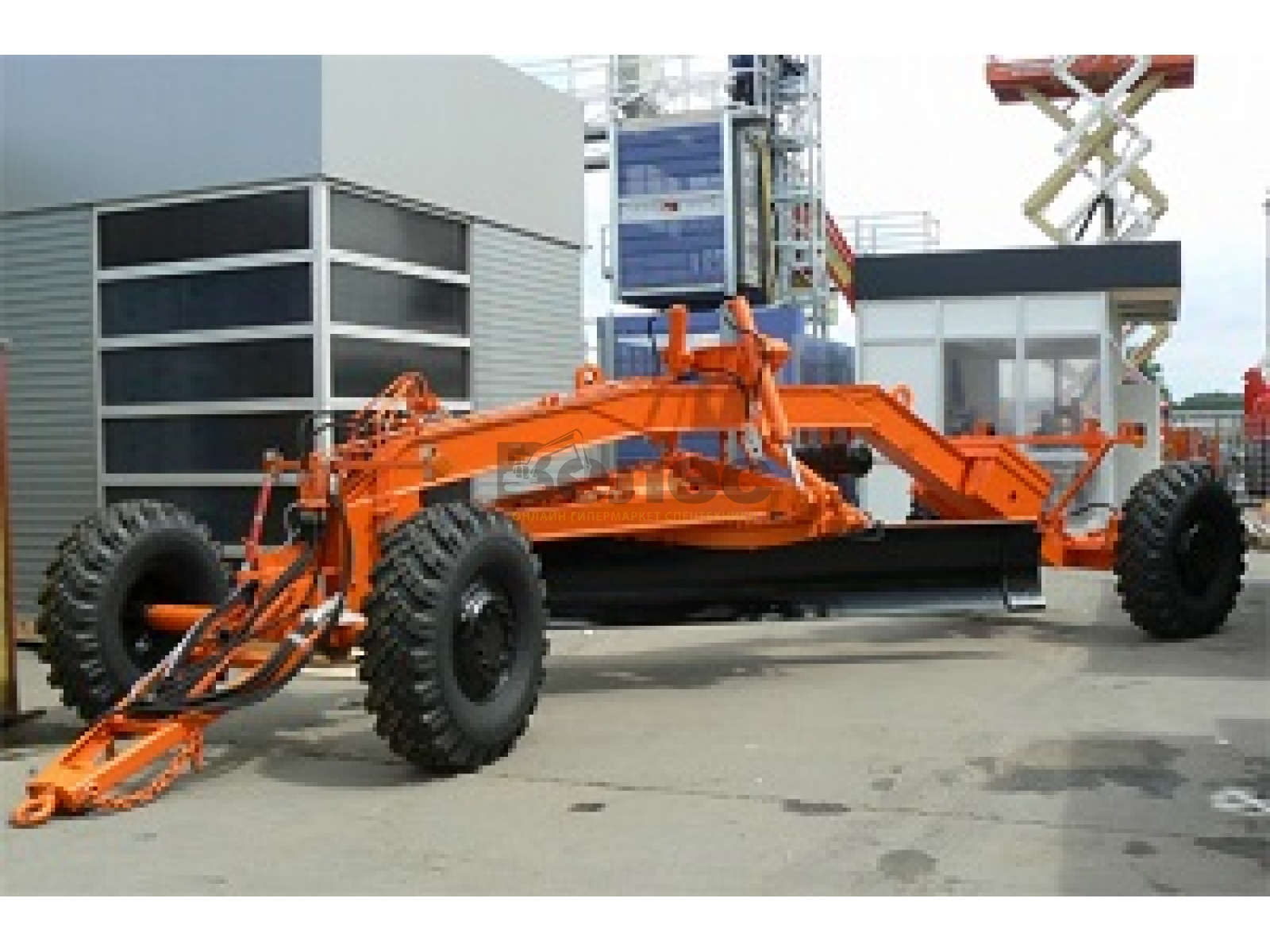

• Прицепные грейдеры (агрегатируются с трактором)

• Полуприцепные грейдеры

• Универсальные грейдеры с навесным оборудованием

• Автоматизированные грейдеры с GPS/лазерным управлением

История создания

Первоначально грейдеры представляли собой прицепные машины, буксируемые лошадьми, применявшиеся для выравнивания грунта при строительстве дорог в XIX веке. С развитием тракторной и автомобильной техники грейдеры стали самоходными. Первые моторные грейдеры появились в начале XX века в США. Одним из пионеров в их разработке была компания Caterpillar, представившая моторный грейдер в 1928 году. С тех пор конструкция грейдера неоднократно совершенствовалась, включая гидравлическое управление, поворотный отвал и автоматические системы контроля.

Типы

Грейдеры классифицируются по типу конструкции и характеристикам:

• По типу привода:

  • Полный привод (6x6)

  • Частичный привод (например, 6x4)

• По массе:

  • Лёгкие (до 10 тонн)

  • Средние (10–15 тонн)

  • Тяжёлые (свыше 15 тонн)

• По назначению:

  • Строительные

  • Дорожные

  • Карьерные

  • Сельскохозяйственные

Общее устройство

Основные элементы грейдера:

• Ходовая часть — колёсное шасси с управляемыми передними и ведущими задними колёсами.

• Кабина оператора — оборудована органами управления, сиденьем и системой кондиционирования.

• Двигатель — дизельный, внутреннего сгорания, расположен в задней части машины.

• Отвал — основной рабочий орган, монтируемый на раму под углом; может поворачиваться, наклоняться и перемещаться по горизонтали.

• Рама — несущая конструкция, к которой крепятся все элементы.

• Дополнительное оборудование — рыхлитель, плужок, фреза, бульдозерный нож, система автоматического нивелирования.

Классификация

Грейдеры классифицируются по следующим признакам:

• По расположению отвала: центральный (классический), передний, задний

• По управлению: механическое, гидравлическое, электронное

• По степени автоматизации: ручное управление, полуавтоматические, автоматизированные

• По типу маневрирования: с шарнирно-сочленённой рамой или жесткой рамой

Основные характеристики

• Масса: от 7 до 20 тонн

• Двигатель: дизельный, мощность от 80 до 300 л.с.

• Ширина отвала: от 2,5 до 4,5 м

• Угол поворота отвала: до 360°

• Глубина реза: до 500 мм

• Скорость передвижения: до 40 км/ч

• Колёсная формула: 6x4, 6x6

• Радиус поворота: от 6 до 9 метров

• Управление: гидравлическое/электрогидравлическое

Основные производители

Мировые производители:

• Caterpillar (США) — один из крупнейших мировых производителей, предлагает модели серии 120, 140, 160 и др.

• John Deere (США) — производит мощные грейдеры с электронным управлением.

• Komatsu (Япония) — производит самоходные машины с интеллектуальной системой управления.

• Volvo Construction Equipment (Швеция) — производит высокоточные грейдеры с системой автоматического нивелирования.

Российские производители:

• Челябинские машиностроительные заводы (ЧСДМ, «Четра», «Уралтрансмаш») — выпускают модели ДЗ-98, ГС-18, ГС-25.

• Брянский арсенал — производит грейдеры моделей ГС-14.02, ГС-14.03.

• Брянский машиностроительный завод (БМЗ) — производит надёжную технику среднего класса.

Китайские производители:

• XCMG — один из крупнейших в Китае, предлагает популярные модели GR180, GR215.

• SDLG (входит в Volvo Group) — производит грейдеры с хорошим соотношением цены и качества.

• Shantui — активно продвигает грейдеры в России и странах СНГ.

Интересные факты

• Самый крупный серийный грейдер в мире — Caterpillar 24, предназначенный для обслуживания горнодобывающих дорог, весит около 74 тонн.

• Один из самых компактных грейдеров — Champion C60, весом менее 5 тонн, используется в городских условиях.

• Современные грейдеры оснащаются GPS-навигацией и автоматической системой планировки, позволяющей достигать точности до ±2 см.

• В арктических регионах применяются грейдеры с утеплёнными кабинами и специальным маслом, способным работать при температуре до -50 °C.

Область применения

Грейдеры применяются в следующих сферах:

• Строительство и ремонт автомобильных и железных дорог

• Планировка строительных площадок и котлованов

• Содержание и расчистка дорог (в том числе зимой)

• Горнодобывающая промышленность (разравнивание дорог и отвальных площадок)

• Сельское хозяйство (планировка полей, мелиоративные работы)

• Коммунальное хозяйство (благоустройство территорий, работа в условиях города)
