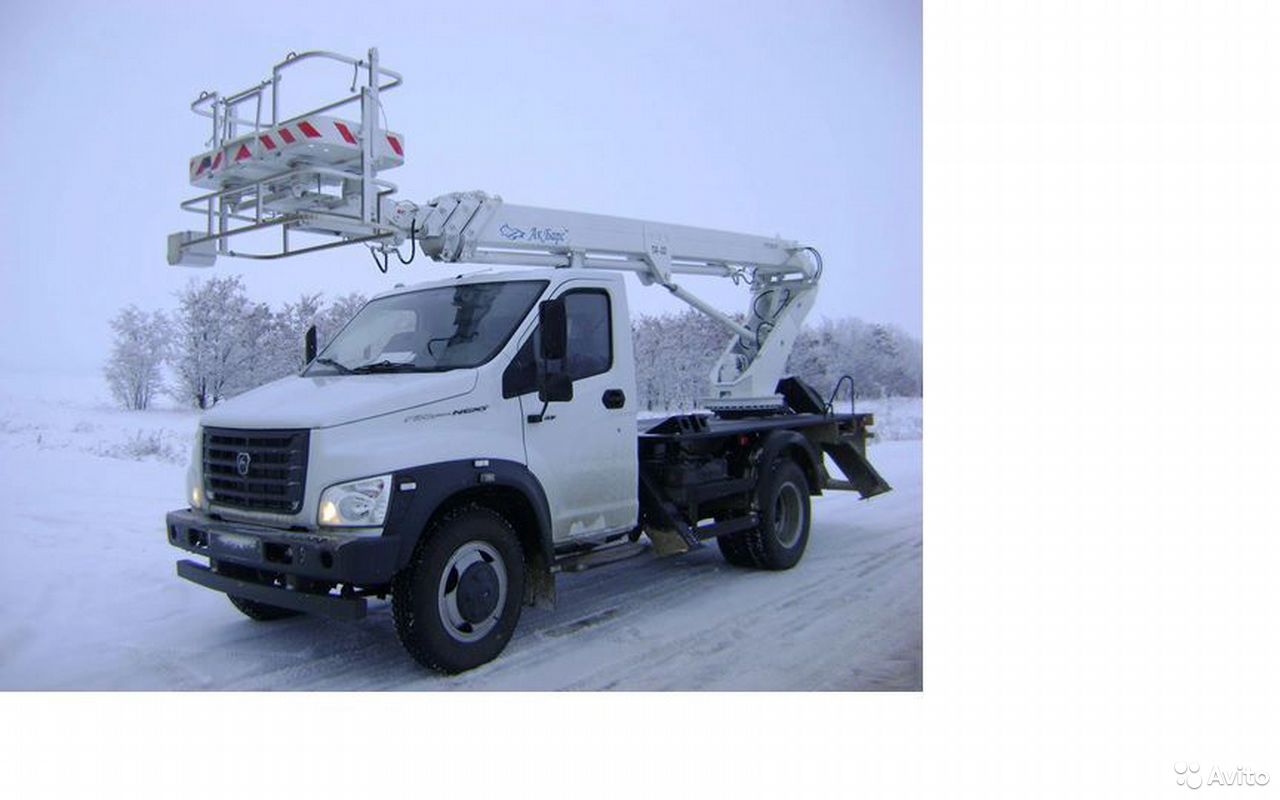

Автовышка ГАЗ ГАЗон Next C41R13 с АГП КЭМЗ ТА-22

Описание

Подъемник ТА-22 предназначен для проведения строительно-монтажных и эксплуатационных работ в различных сферах производства, требующих подъема людей с материалами и инструментами на высоту до 22 м. Наличие изолированной люльки позволяет выполнять обслуживание электрических установок напряжением до 1000 В без его отключения. Подъемник снабжен двумя пультами управления навесным оборудованием: выносным и расположенным в люльке. Подъемник снабжен двумя пультами управления навесным оборудованием: выносным и расположенным в люльке. Оснащается поворотной алюминиевой люлькой. Характеристики Значение Шасси ГАЗ-С41R13 (ГАЗон NЕХТ) База шасси,м 3,77 Колея колес, м передних 1,74 задних(тележки) 1,69 Опорный контур,м продольный 3,85 поперечный (передний/задний) 3,4/3,4 Максимальная частота вращения поворотной части, с-1 0,0083 Место управления: механизмами, расположенными на поворотной части подъемника Выносной (нижний) и верхний на рабочей платформе пульты управления выносными опорами Пульт выносных опор передвижением в транспортном положении Кабина водителя Способ управления: выносными опорами Гидравлический стрелой Электрогидравлический механизмами передвижения Механический Способ токоподвода: к подъемнику От выключателя зажигания двигателя к механизмам поворотной части Через токосъемник Масса подъемника,кг 6325 Распределение массы на оси в транспортном положении, кг: переднюю 1995 заднюю (тележку) 4330 Сопротивление защитной электроизоляции( люлька-комплект секций и верхний пульт-комплект секций) при относительной влажности воздуха (65±15)% и температуре (20±5)°С Мом,не менее 0,5 Допускаемое рабочее напряжение линии электропередачи при работе подъемника, В, не более 1000 Рабочая жидкость гидросистемы подъемника ВМГЗ ТУ 38-101479-2000 Рабочая высота подъема, м 22 Максимальный вылет стрелы, м 13 Вылет, м/грузоподъемность люльки, кг 13/100 10/300 Угол поворота стрелы, градусы 360 Материал люльки Алюминий Время подъёма люльки на максимальную высоту, с 120 Габаритные размеры, м 7,184*2,5*3,655 Технические характеристики шасси ГАЗОН NЕХТ С41R13 Количество мест 3 Колесная формула 4×2 Тип привода задний Полная масса, кг 8700 База, мм 3770 Колея колес: передних, мм 1740 задних (между серединами сдвоенных шин), мм 1690 Дорожный просвет (под картером заднего моста при полной массе), мм 253 Минимальный радиус разворота по колее наружного переднего колеса, м 7,3 Угол свеса (с нагрузкой) передний, град. 30 задний, град. 12 Максимальный преодолеваемый подъем на основном топливе с полной нагрузкой, % 26 Погрузочная высота, мм 1300 Количество мест 3 Коробка переключения передач 5МКПП Емкость топливного бака, л 105 Двигатель Параметры ЯМЗ-53445 Тип двигателя Дизельный, с турбонаддувом и охладителем надувочного воздуха Экологический класс Евро 5 Рабочий объем цилиндров, л 4,43 Степень сжатия 17,5 Максимальная мощность,кВт (л.с.) 124 (168,9) (при частоте вращения коленчатого вала, об/мин) 2300 Максимальный крутящий момент, нетто, Н*м (кгсм) 664 (при частоте вращения коленчатого вала, об/мин) 1200-2100 Частота вращения коленчатого вала в режиме холостого хода, об/мин: минимальная 700 повышенная 2800 Контрольный расход основного топлива при движении со скоростью: 60 км/ч, л/100км 13,6 80 км/ч, л/100км 18 Ходовая часть Подвеска: передняя Зависимая, рессорная, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости задняя Зависимая, рессорная, со стабилизатором поперечной устойчивости
