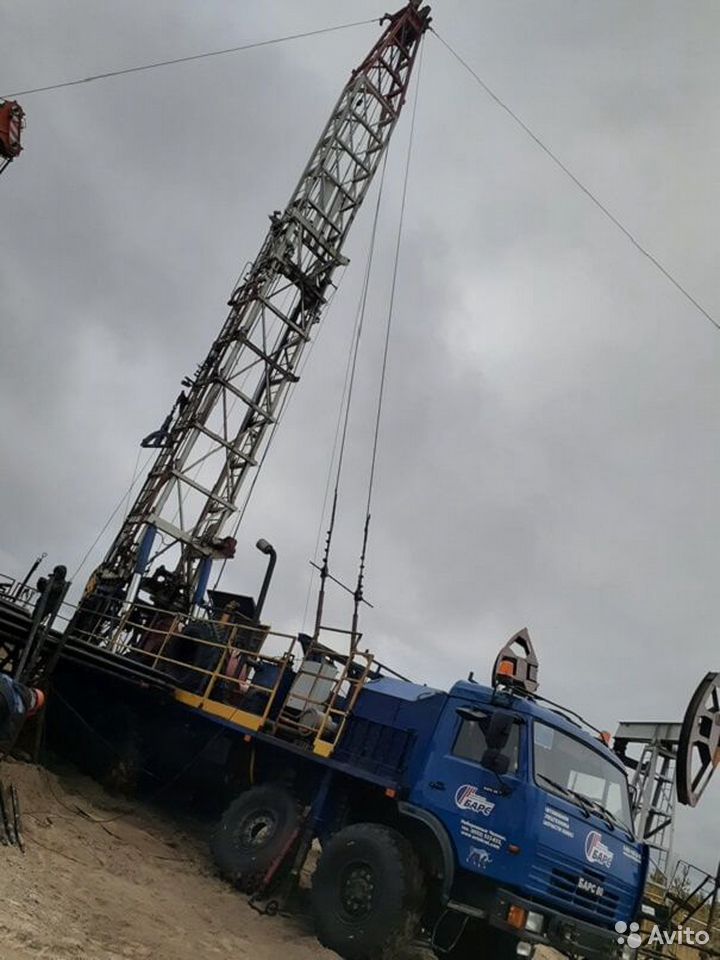

Агрегат ремонта скважин Автократ БАРС-80

Описание

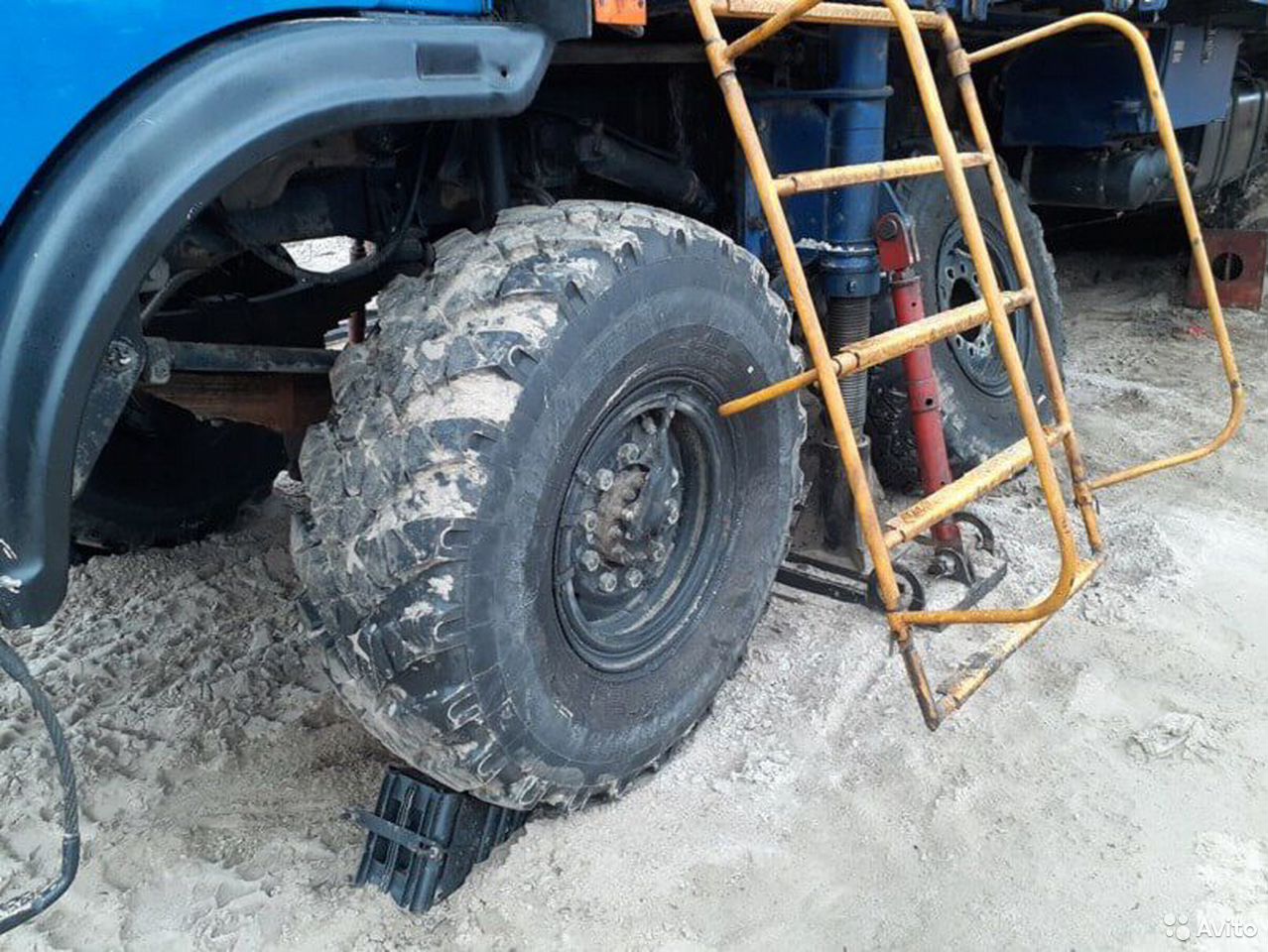

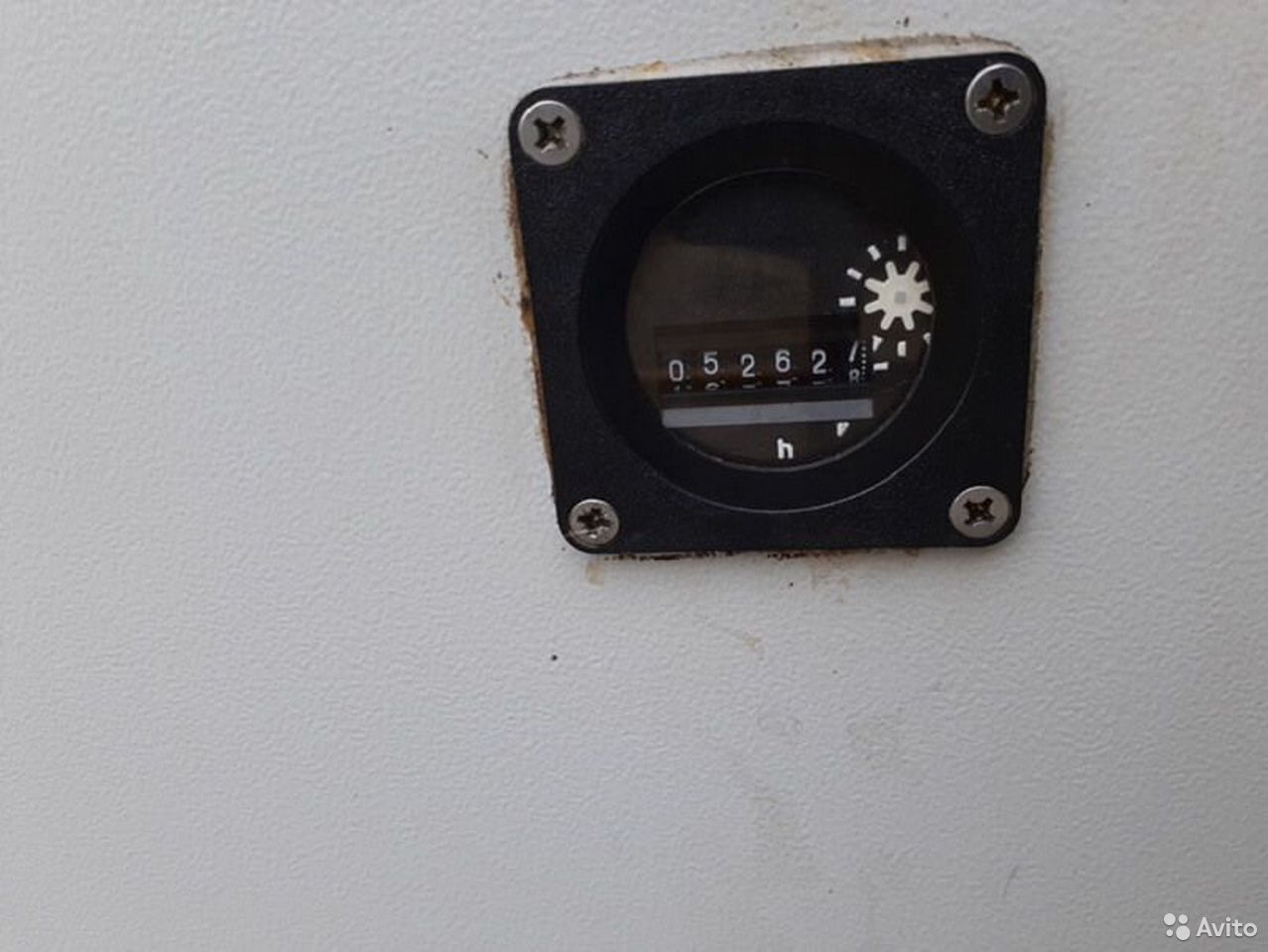

Агрегат подъемный для ремонта и бурения скважин БАРС-80 Производитель - ООО "Исмиль", Россия Вид движителя - колесный Наработка - 5 262,7 м/ч Цвет - синий В удовлетворительном состоянии Технические параметры установки Основные технические параметры самоходной установки Нагрузка на крюке, максимальная – 80 т Нагрузка без установки ветровых оттяжек на грунт – 50 т Нагрузка с установкой ветровых оттяжек на грунт – 80 т Параметры преодолеваемых подъемов / спусков / косогоров, не более – 20 / 25 / 15 град. Габаритные размеры в транспортном положении (д/ш/в) – 12800/2500/4000 мм Масса установки в сборе, не более – 37000 кг Макс. скорость передвижения установки, не более – 45 км/ч Тип шасси - самоходное шасси Колесная формула – 10х8 Тип ошиновки - односкатная Тип шин - внедорожный Двигатель - ЯМЗ-238Б-1 (ЕURО-0), дизельный Номинальная мощность – 221(300) кВт (л.с.) Коробка передач - механическая, двухдиапазонная, десяти ступенчатая Раздаточная коробка - механическая, двухступенчатая с межосевым блокирующим дифференциалом Отбор мощности для передачи вращательного движения от дизельного двигателя шасси установки к лебёдке, гидронасосам и механическому ротору - от раздаточной коробки шасси, либо от коробки передач шасси Главная передача – мосты центральные, двухступенчатые, односкоростные, с межколёсными блокируемыми дифференциалами Оборудование 1. Двигатель установки оборудован штатным предпусковым подогревателем 2. По всей длине с левой стороны по ходу установки имеются откидные площадки для обслуживания оборудования, находящегося на платформе установки. Площадки укомплектованы перильным ограждением и маршевыми лестницами для подъема на платформу. Откидные площадки для обслуживания силового агрегата с обоих сторон. 3. Защита задних фонарей при ведении работ 4. Счетчик моточасов 5. Проблесковый маячок Топливные баки - 2 ед. по 310 л Мачта – 1 шт. Тип - телескопическая, ферменной конструкции, двухсекционная, наклонная с открытой передней гранью в сборе с кронблоком и талевым блоком, механизмом подъема и телескопирования, манифольдным стояком, лестницами, коммуникациями, электрооборудованием, силовыми и ветровыми оттяжкам. Система выдвижения верхней секции обеспечивает безопасность при отказе, оснащена системой ловителей при обрыве троса выдвижения мачты Управление установкой мачты - гидравлическое и дистанционное (кабель – не менее 35 м) Угол наклона – 2 ° Высота мачты от земли до оси кронблока – 22,6 + 0,2 м Наибольшая высота подъема крюка – 18 + 0,2 м Подъем/опускание мачты - выполняется двумя гидроцилиндрами Выдвижение верхней секции - полиспастовая, с помощью гидроприводной лебедки Кронблок - трехосный, четырёхшкивный диаметр роликов кронблока по дну канавки - 650 мм Оборудование мачты: - ролик под канат вспомогательной лебёдки, диаметр каната – 13 мм; - ролики под канат для подвески двух машинных ключей, диаметр каната - 13 мм - ролик для подвески гидроприводного ключа, диаметр каната - 13 мм Вертикальный манифольд - с БРС, с разделителем рабочих сред и выход на манометр Талевая система - шестиструнная Оснастка – 3х4 Диаметр талевого каната – 25 мм Скорость подъема (спуска) талевого блока (наименьшая / наибольшая) – 0,15 / 1,42 м/с Раскрепитель резьбовых соединений для раскрепления, закрепления труб – 1 шт. Месторасположение - гидроцилиндр двухстороннего действия на раме агрегата Оснастка - ролик направляющий и отводный поворотный с возможностью позиционирования Тяговое усилие, не менее – 50 кН Ход штока, не менее – 1000 мм Буровая лебедка – 1 шт. Тип - шестерёнчатая с возможностью управления от поста бурильщика. Буровой барабан имеет канавки Лебуса, оборудован ленточно-колодочным тормозом, успокоителем талевого каната Вспомогательная лебедка – 1 шт. Тип - с гидрообъемным приводом Тяговое усилие, не менее – 16 кН Скорость перемещения крюка – 0…0,23 м/с Месторасположение - мачта Управление - организовано на пульте бурильщика Грузозахватный механизм – крюк, грузоподъемностью не менее 1,6 т Гидравлическая система, двухконтурная - один контур с насосом шестеренчатым 30А 50х136 (НШ 50), для привода вспомогательных элементов (гидроопоры передние, средние и задние, гидродомкраты подъема мачты, гидромотора лебедки выдвижения верхней секции, вспомогательной лебедки и цилиндров гидрораскрепителя); второй контур с одним гидронасосом 310.4.112.04.06, для привода гидравлического ключа Дополнительная комплектация Штропа ШЭ80 – 1 ком. Рукав буровой диаметр 50 мм, давление 350 ат Подвеска ролика ЭЦН Вертлюг эксплуатационный ВЭ-80Р1 в комплекте с БРС Элеватор трубный ЭТА-60БН (с тремя захватами) Труба ВБТ Приустьевая рабочая площадка - облегченная, телескопическая, с переменной высотой установки, с ограждениями и лестницей Высота установки от уровня земли – от 0 до 3 м Размеры в рабочем положении – 3х4 м

Характеристики

Состояние

Б/у

Марка

Автократ

Модель

БАРС-80
