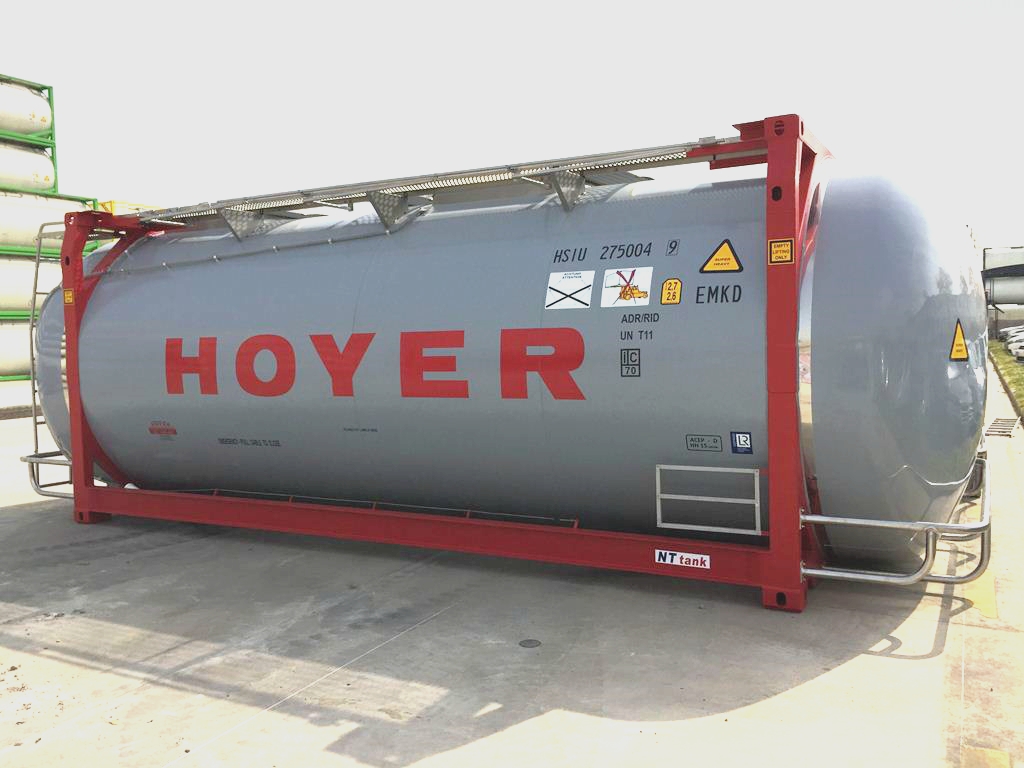

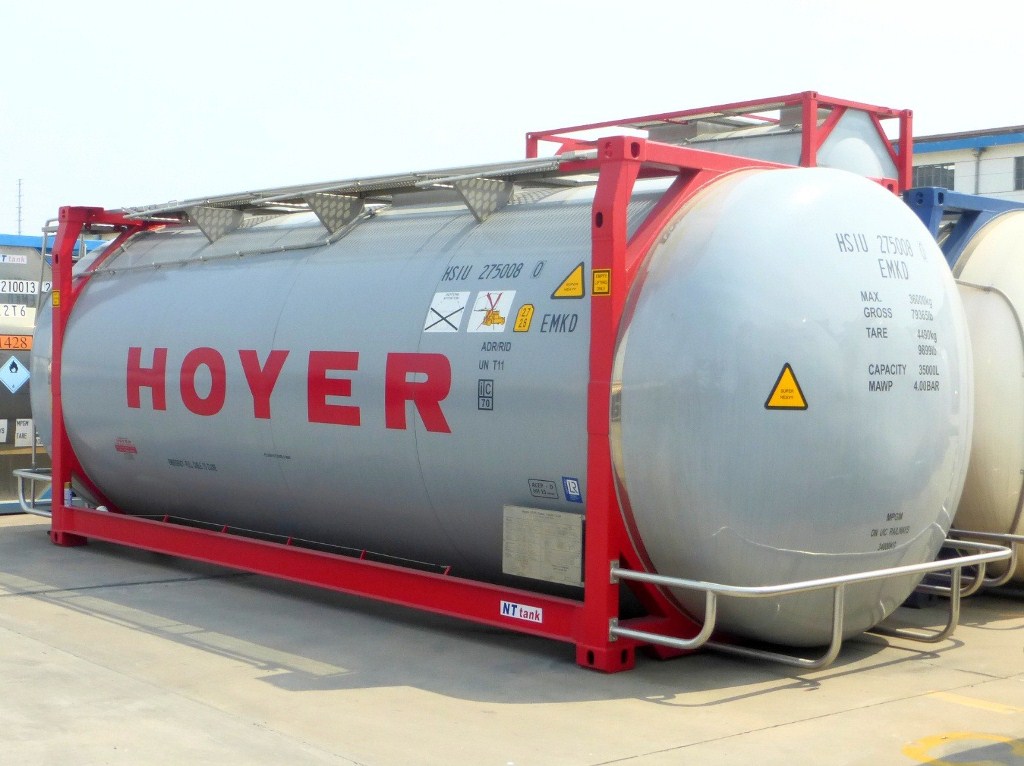

Танк-контейнер NTtank T11 SWAP 33К

Описание

Характеристика Значение Номер инструкции ООН UN Т11 Материал цистерны Нержавеющие стали марок SANS 50028-7 1.4402/1.4404(316L) Максимальная масса брутто, кг 36000 Собственная масса контейнера (тара) (±2%), кг 4300 Вместимость цистерны, л 33000 Давления и температуры Максимально допустимое рабочее давление, МПа 0.40 Расчетное давление, МПа 0.40 Испытательное давление, МПа 0.60 Давление начала открытия предохранительного клапана (не более), МПа 0.44 Давление полного закрытия предохранительного клапана после срабатывания (не менее), МПа 0.40 Расчетное наружное давление, МПа 0.04 Давление при испытании цистерны на геметичность (не менее), МПа 0.10 Расчетная температура, °С -40 до + 130 Максимальная температура перевозимого груза, °С + 130 Температурный диапазон эксплуатации, °С -40 до +130 Внутренний диаметр цистерны, мм 2378 Габаритные размеры, мм длина 7820 ширина 2550 высота 2670 Расстояние между центрами отверстий угловых фитингов, мм по длине 5853±4'5 по ширине 2259±4 Минимальная толщина стенки цилиндрической части цистерны, мм 4.6 Эквивалентная толщина стенки цилиндрической части цистерны по мягкой стали, мм 6.0 Минимальная толщина стенки днищ цистерны, мм 4.8 Люк-лаз с крышкой, обечайкой и укрепляющим кольцом, и прокладкой. Диаметр 500 мм, крышка на 6 или 8 болтах с прокладкой, соответствующей перевозимому грузу. Fort Vale 8PX/7401118P(S) или Fort Vale 8PX/5510118P(S) Прокладка Fort Vale 5005-860 на основе термостойкого нитрильного каучука, покрытого фторопластом-4 Предохранительный клапан Тип клапана: Вакуумно-предохранительный пружинный Ду6З (2½") Fort Vale 010/1 63 12 или Fort Vale G01/1 63 12 (длягрузов 3-го класса опасности, снабжен пламепрерывающей сеткой) Устройство верхнего налива (слива) продукта (если установлено) Ду80 мм (3"BSP) с трубой слива, выходным фланцемDN80 и глухим фланцем Fort Vale 368/3160А Подсоединение воздушной (газовой)магистрали ДУ37 (1 ½"BSP) Шаровой клапан с Ду 32, выходной патрубок с резь¬ бой 1.5"BSP и резьбовой крышкой Fort Vale 530/0000G или Fort Vale 530/0000FG Устройство нижнего налива (слива), мм Ду80 мм (3"BSP). Последовательно установленные внутренний и наружный клапаны с Ду 80 мм, выходной патрубок с резьбой 3"BSP и резьбовой крышкой Fort Vale 804/4000А или 806/4000Z Манометр Механический, диапазон измерения от 0 до 0.7 МПа, диаметр 65мм, подсоединение - наружная резьба ¼ " Теплоизоляция цистерны Негорючие маты из минеральной ваты или аналогичные по техническим характеристикам. Материал кожухов – стекловолокнистый пластик с защитно-декоративным покрытием Система разогрева груза (основная) Предохранительный клапан системы разогрева устанавливается по требованию заказчика 7 продольных каналов, соединенных торцевыми коллекторами, приваренные к цистерне в ее нижней части. Теплоноситель - перегретый водяной пар с максимальной температурой 130°С и давлением 0.4МПа. Материалы - те же, что и материалы цистерны Прокладки и уплотнения клапанов, контактирующие с грузом Фторопласт-4 (тефлон) Защищенность от статического электричества, мм Защищен
