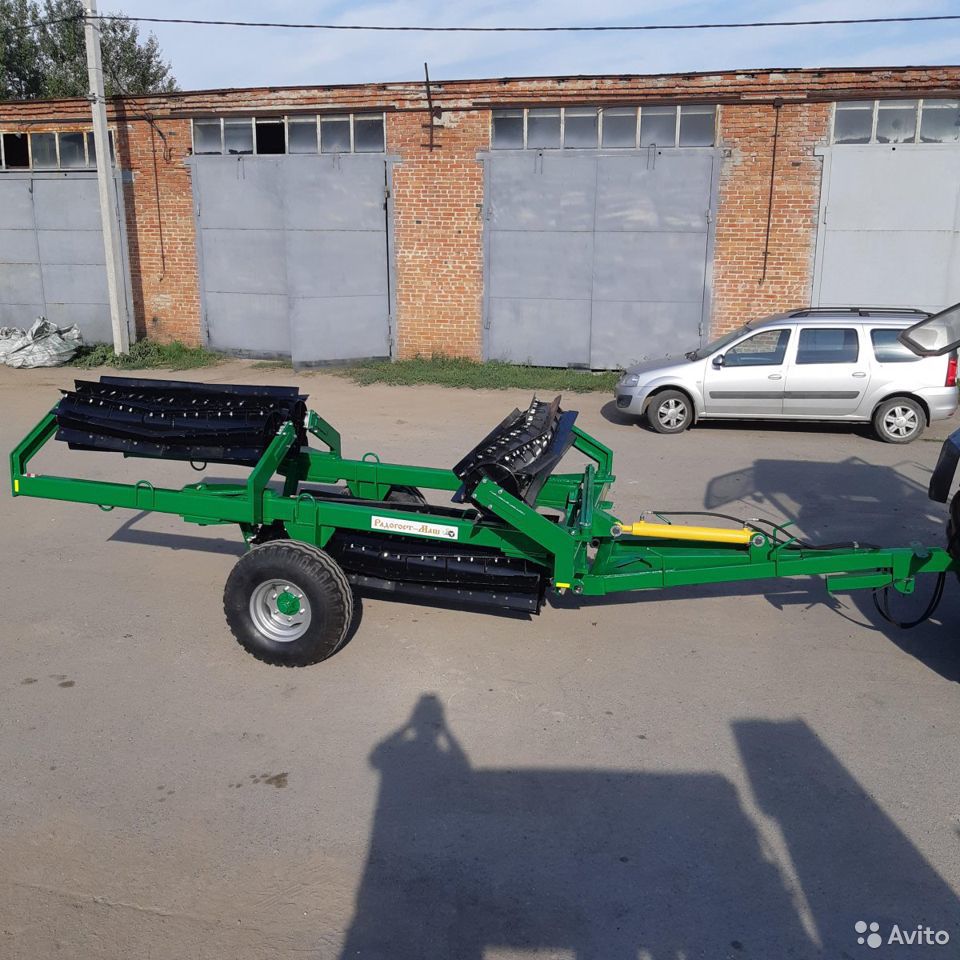

Каток измельчитель пожнивных остатков КИПО-6Н

Описание

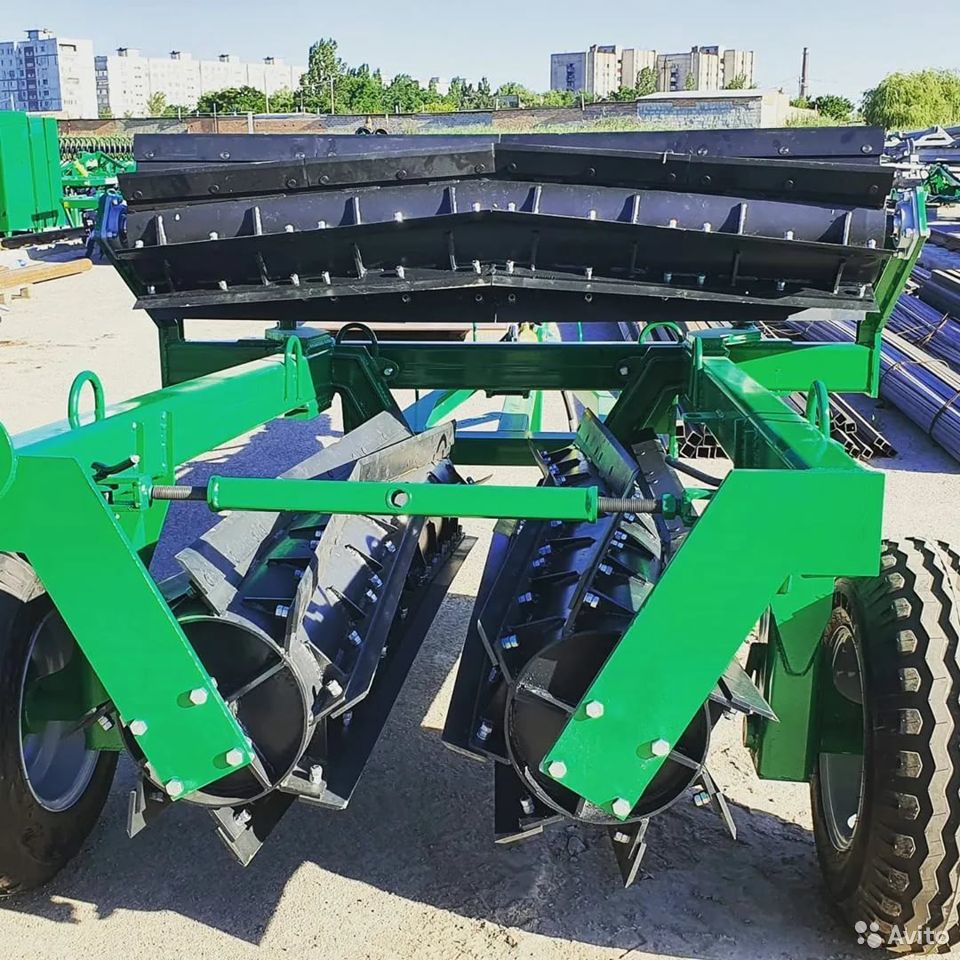

Основным элементом конструкции катка измельчителя КИПО-6 является стальной цилиндр диаметром 480 мм и толщиной стенок 6 мм. Измельчение осуществляется за счет 8 рядов ножей, которые расположены в виде конуса (елочки) по всей поверхности рабочего органа. Ножи изготовлены из борсодержащей стали марки 30МnВ5, что осуществляет самозаточку ножей. Для утяжеления катков, на торцах рабочих органов имеются пробки, для заполнения их водой. Рама катка изготовлена из профильной трубы 150х100х8мм. Рама катка и установленные на ней пластины, изготовлены из высокопрочной конструкционной стали марки 09Г2С. На катках установлены самоустанавливающие импортные подшипники марки UСF 211, что является самым надежным подшипником, применяемым для данной серии узлов аналогичных агрегатов. Для раскладывания рамы катка в рабочее состояние или складывание рамы в транспортное положение служит гидроцилиндр. На катке КИПО-6, устанавливается гидроцилиндр марки ГЦ80.40.630.930.00.40. Благодаря большому рабочему ходу в 3,17 л. и высокому толкающему усилию в 10 000кг. процесс раскладывания катка происходит быстро и не вызывает затруднений. Тянущее усилие ГЦ в 7500кг, способствует без проблемного складывания рамы катка, даже с наполненными водой рабочими органами. Для транспортирования катка служат два колеса марки 10.0/75-15.3, установленных на раме. Колеса не менее важная часть катка, поэтому при выборе шин учитываем скорость, вес и другие характеристики. Шины для самоходной техники должны обеспечивать максимальное сцепление с почвой.
