Кабелеукладчик: история, общий обзор
27.04.2020
5249
Кабелеукладчик – машина или навесное/прицепное оборудование, предназначенное для прокладки в грунте электрических кабелей и трубопроводов бестраншейным способом.
Классификация и устройство кабелеукладчиков
Кабелеукладчики делятся на три типа по конструкции рабочего органа:
Наиболее распространены ножевые кабелеукладчики. Их основой является расклинивающий нож, при движении образующий в грунте щель. Нож может оснащаться вибратором, облегчающим проникновение в грунт. В задней части ножа располагается кассета, через которую пропускается и укладывается в щели кабель. Перед основным ножом может располагаться вспомогательный с небольшим заглублением. Кабель к ножу подается от кабельного барабана, который может располагаться в передней части машины, непосредственно над ножом, на прицепной тележке или на движущимся рядом автомобиле. За ножом находятся балки и колеса трамбовки для заделки щели. Навесной ножевой кабелеукладчик базируется на гусеничном тракторе высокой мощности, прицепные агрегаты эксплуатируются с одним или двумя тракторами.
Роторные и цепные кабелеукладчики является разновидностями траншеекопателя. Такая машина имеет ротор либо цепь с ковшами или скребками, оборудуется механизмами укладки кабеля на дно траншеи и закапывания траншеи.
Гидравлические кабелеукладчики используются для выполнения работ на дне водоемов. Агрегат состоит из насоса, который подает воду под высоким давлением в сопло – образуемая водяная струя размывает в грунте траншею, в которую укладывается кабель.
Основные характеристики кабелеукладчиков
К характеристикам машин относятся:
Производители кабелеукладчиков
В России кабелеукладчики производятся заводами «ЧТЗ-Уралтрак», Михневским ремонтно-механическим заводом, «ДСТ-Урал» и некоторыми другими. Из зарубежных производителей наиболее известны Vermeer, Ditch Witch, Bron, Shehwa и другие.
Интересные факты о кабелеукладчиках
В России наиболее широкое распространение получили навесные кабелеукладчики ножевого типа, агрегатируемые с гусеничными тракторами 10 тягового класса (Т-10, Б10, Т-130, Т-170 и аналогичные). Агрегаты состоят из ножа на задней навеске трактора и рамы для кабельных барабанов, монтируемых в передней части. К таким моделям относятся КВ-1, КВГ-1, КВГ-2 и другие.
Классификация и устройство кабелеукладчиков
Кабелеукладчики делятся на три типа по конструкции рабочего органа:
- Ножевые (пассивные и вибрационные);
- Роторные/цепные;
- Гидравлические.
Наиболее распространены ножевые кабелеукладчики. Их основой является расклинивающий нож, при движении образующий в грунте щель. Нож может оснащаться вибратором, облегчающим проникновение в грунт. В задней части ножа располагается кассета, через которую пропускается и укладывается в щели кабель. Перед основным ножом может располагаться вспомогательный с небольшим заглублением. Кабель к ножу подается от кабельного барабана, который может располагаться в передней части машины, непосредственно над ножом, на прицепной тележке или на движущимся рядом автомобиле. За ножом находятся балки и колеса трамбовки для заделки щели. Навесной ножевой кабелеукладчик базируется на гусеничном тракторе высокой мощности, прицепные агрегаты эксплуатируются с одним или двумя тракторами.
Роторные и цепные кабелеукладчики является разновидностями траншеекопателя. Такая машина имеет ротор либо цепь с ковшами или скребками, оборудуется механизмами укладки кабеля на дно траншеи и закапывания траншеи.
Гидравлические кабелеукладчики используются для выполнения работ на дне водоемов. Агрегат состоит из насоса, который подает воду под высоким давлением в сопло – образуемая водяная струя размывает в грунте траншею, в которую укладывается кабель.
Основные характеристики кабелеукладчиков
К характеристикам машин относятся:
- Максимальная глубина копания;
- Рабочая скорость (производительность);
- Категория грунтов;
- Для роторных/цепных – ширина траншеи.
Производители кабелеукладчиков
В России кабелеукладчики производятся заводами «ЧТЗ-Уралтрак», Михневским ремонтно-механическим заводом, «ДСТ-Урал» и некоторыми другими. Из зарубежных производителей наиболее известны Vermeer, Ditch Witch, Bron, Shehwa и другие.
Интересные факты о кабелеукладчиках

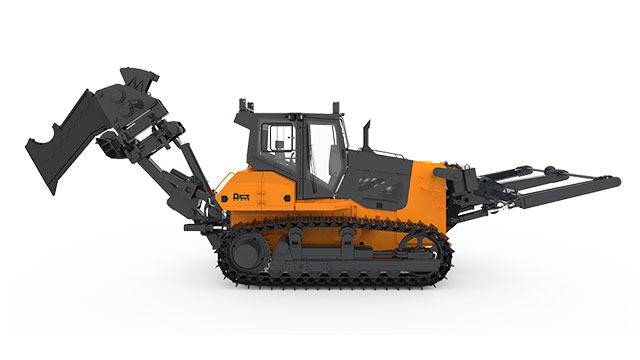

В России наиболее широкое распространение получили навесные кабелеукладчики ножевого типа, агрегатируемые с гусеничными тракторами 10 тягового класса (Т-10, Б10, Т-130, Т-170 и аналогичные). Агрегаты состоят из ножа на задней навеске трактора и рамы для кабельных барабанов, монтируемых в передней части. К таким моделям относятся КВ-1, КВГ-1, КВГ-2 и другие.
