Классификация башенных кранов

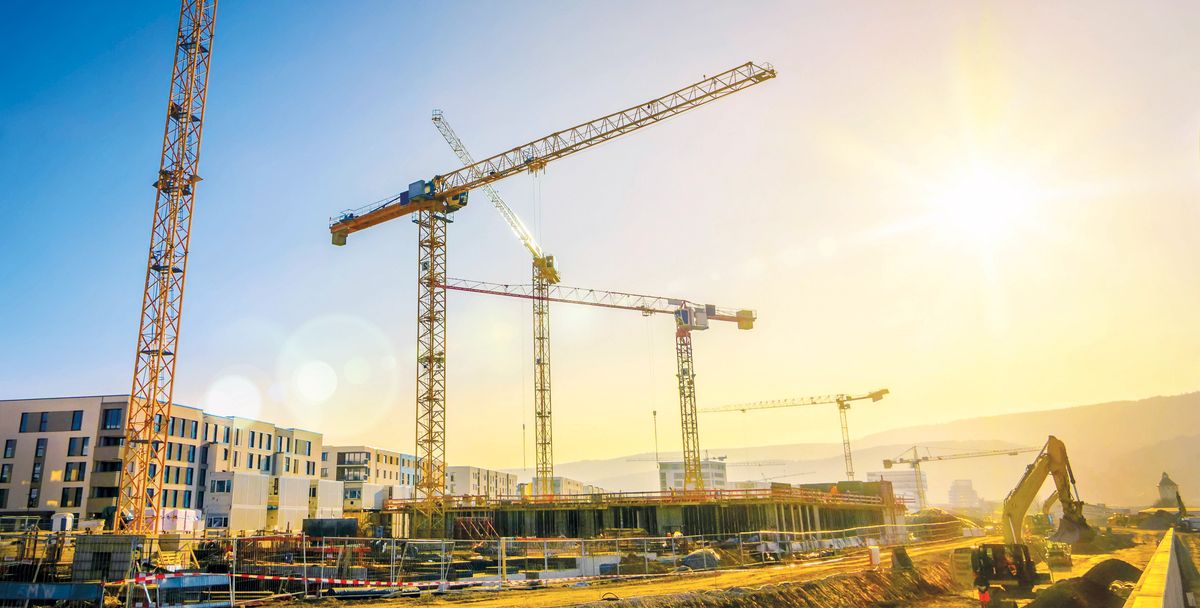

Башенный кран (БК) – поворотный кран стрелового типа, состоящий из вертикальной башни и закрепленной в ее верхней части грузовой стрелы. Башенные краны используются для выполнения строительно-монтажных и перегрузочных работ в различных областях строительства, на складах, полигонах и иных объектах.

Классификация башенных кранов

БК делятся на несколько групп по назначению, возможности и способу перемещения, конструкции рабочей стрелы и некоторым конструктивным особенностям.

По назначению БК бывают:

• Строительные общего назначения;

• Строительные специальные – высотные (самоподъемные, приставные), для промышленного строительства и т.д.;

• Погрузочные – для работы на складах, полигонах и иных объектах.

По возможности перемещения БК делятся на два типа:

• Стационарные;

• Мобильные.

Стационарные БК жестко монтируются на одном месте или ставятся на рельсовый ход. Мобильные краны могут иметь различную базу: автомобильную, пневмоколесную, гусеничную и ходовую часть шагающего типа. В отдельную группу выделяются мобильные быстромонтируемые краны.

БК могут иметь стрелу нескольких типов:

• Балочная неподвижная;

• Подъемная;

• Шарнирно-сочлененная – состоит из неподвижной и подъемной частей.

В БК с неподвижной стрелой грузоподъемное оборудование выполнено в виде грузовой тележки, которая может перемещаться вдоль стрелы. В кранах с подъемной и шарнирно-сочлененной стрелами грузозахватный орган располагается на конце стрелы, вылет регулируется подъемом и опусканием стелы.

Общая конструкция и работа башенного крана

В общем случае БК состоит из следующих элементов: башни с опорной частью, рабочей стрелы, поворотного механизма, балласта, противовесов, грузоподъемного оборудования с приводом и системой тросов, кабины, где располагается крановщик башенного крана, различных систем автоматики и вспомогательного оборудования. Башня устанавливается вертикально на опорной части, здесь же располагается балласт – железобетонные блоки, обеспечивающие устойчивость крана. В верхней части крана монтируется стрела, которая может удерживаться вантами, идущими от оголовка башни. С противоположной от стрелы части крепится противовес в виде системы железобетонных блоков. В верхней части башни также находится кабина оператора и все грузоподъемное оборудование с электрическим приводом.

На рабочую площадку кран поставляется в разобранном виде, перед началом работ он приводится в рабочее положение. О том, как собирается башенный кран, можно узнать в специальной литературе.

Характеристики и особенности башенных кранов

Основными характеристиками кранов является грузоподъемность, высота подъема, вылет, грузовой момент и скорости выполнения операций (подъема груза, поворота). Обычно башенные краны имеют грузоподъемность до 25 т, вылет до 40 м, а высоту до 90 м (высотные – до 200 м и более).

Характеристики и особенности башенных кранов в нашей стране регулируются стандартами ГОСТ 13556-2016, ГОСТ 27555-87 (ИСО 4306-1-85) и другими документами.
