Характеристики навесных экскаваторов

Навесной экскаватор – неполноповоротное экскаваторное оборудование, агрегатируемое совместно с трактором или иной машиной. Навесной экскаватор монтируется на базовое шасси, при необходимости может быть демонтирован и перемещен на другую машину. Данный вид техники получил распространение в строительстве, коммунальной сфере и других отраслях, где необходимо выполнение небольшого объема земляных работ в условиях ограниченного пространства.

История навесных экскаваторов

Первые навесные экскаваторы созданы в конце 1940-х годов в США, их появлению способствовало изобретение и совершенствование компактного гидравлического оборудования. Массовое распространение этот тип техники получил в 1950-х годах, с 1955 года навесные экскаваторы стали выпускаться в СССР. Первым отечественным экскаватором навесного типа с гидроприводом стал Э-151 с ковшом объемом 0,15 куб. м. Почти сразу навесные экскаваторы стали устанавливаться на комбинированных машинах с отвалом, фронтальным ковшом и другим оборудованием, эта тенденция сохраняется и в наше время.

Классификация навесных экскаваторов

Навесные экскаваторы делятся на несколько групп по типу, назначению, способу монтажа и типу используемого оборудования.

Агрегаты бывают двух типов:

• Непрерывного действия – роторные или цепные;

• Циклического действия – одноковшовые.

По назначению они условно делятся на несколько групп:

• Для агрегатирования на тяжелых колесных и гусеничных тракторах – обычно это роторные или цепные экскаваторы для рытья траншей;

• Для агрегатирования на колесных тракторах тяговых классов 0,9, 1,4 и 2 – одноковшовые экскаваторы с объемом ковша до 0,28 – 0,5 куб. м;

• Для агрегатирования на мини-тракторах, автомобилях и иной маломощной технике – одноковшовые с объемом ковша в десятки литров.

Монтироваться навесные экскаваторы могут в задней части или сбоку базового шасси. Агрегаты имеют сменный рабочий орган (ковш), который можно поставить в прямом и обратном положении, либо заменить на грейферный захват, крюк, вилы и т.д.

Общее устройство навесного экскаватора

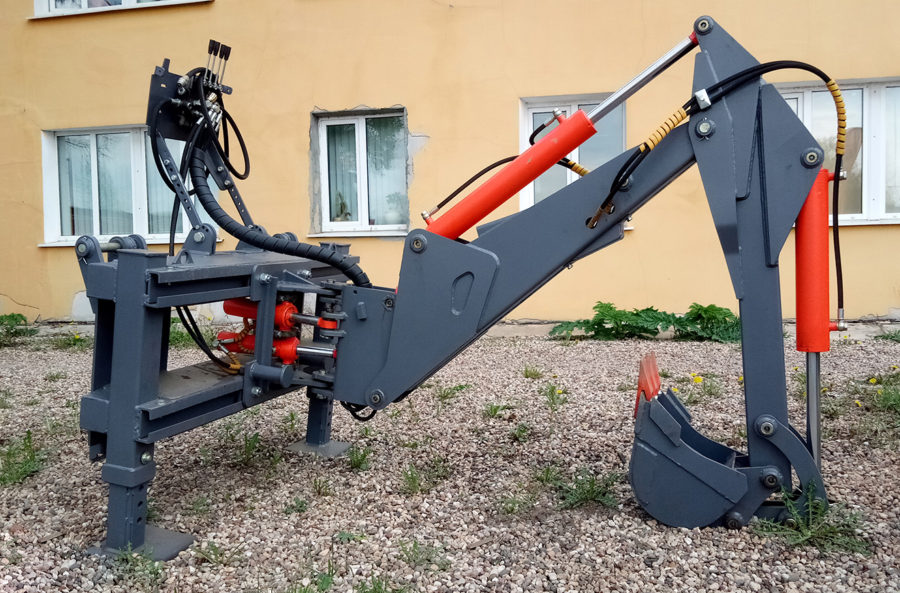

Основой конструкции одноковшового навесного экскаватора (навесной экскаваторной рукояти) является стальная рама, на которую монтируется оборудование:

• Шарнирно-рычажная стрела с рабочим органом;

• Откидные или выдвижные опоры (аутригеры);

• Гидравлическое оборудование – насос, гидроцилиндры, бак, трубопроводы, краны управления и другое;

• Пост управления;

• В некоторых случаях – сиденье для оператора.

Также на раме предусмотрен крепеж для монтажа экскаватора на базовое шасси. Привод агрегата осуществляется через вал отбора мощности шасси, в редких случаях – от гидросистемы шасси.

Экскаваторы непрерывного действия также имеют раму, на которой монтируется ротор или цепь, привод рабочего органа и пост управления.

Характеристики навесных экскаваторов

К основным характеристикам одноковшовых навесных экскаваторов относятся объем ковша, вылет стрелы и масса. Наиболее распространены агрегаты с ковшом от десятков литров до 0,28 куб. м (реже – до 0,5 куб. м), вылетом стрелы до 3 м и массой в сотни кг.

Производители навесных экскаваторов

В настоящее время навесные экскаваторы производит большое количество предприятий в России и во всем мире. Наибольшее распространение имеет оборудование ЭО-2621 и ЭО-2626, агрегатируемое с колесными тракторами класса 1,4 (МТЗ-80/82 и их аналоги). Из отечественных производителей можно назвать заводы «ЛЭКС», «САРЭКС», «Блюминг», Landformer и другие. Из зарубежных – Bobcat, Volvo, Locust и прочие. При этом многие производители, в том числе JCB, Caterpillar, Komatsu, МТЗ и другие, предлагают уже собранные машины с навесными экскаваторами собственного производства или от сторонних поставщиков.

Интересные факты о навесных экскаваторах

Современные технологические достижения сделали возможным существенное уменьшение габаритов и массы навесных экскаваторов – доступны модели для монтажа на мини-тракторы и даже легковые автомобили. Такие агрегаты с ковшом объемом от десятков до сотни литров становятся все более популярными и получают распространение во многих отраслях. Уже сегодня организации отказываются от ручного труда, доверяя даже несложные земляные работы навесным экскаваторам. В будущем, как считают эксперты, эта тенденция сохранится, а продажи навесных экскаваторных установок приблизятся или превысят продажи многих типов полноразмерной землеройной техники.
