Бетоносмесительные установки: классификация, обзор, история

Бетоносмесительная установка (БСУ, бетонный завод) – комплекс технологического оборудования, предназначенный для приготовления бетона. БСУ используются на строительных объектах и заводах железобетонных изделий.

Устройство бетоносмесительной установки

БСУ состоит из следующих узлов:

• Бетоносмеситель с системой выгрузки готовой смеси;

• Дозирующая система;

• Расходные бункеры для цемента и сыпучих материалов;

• Система загрузки бункеров;

• Склад.

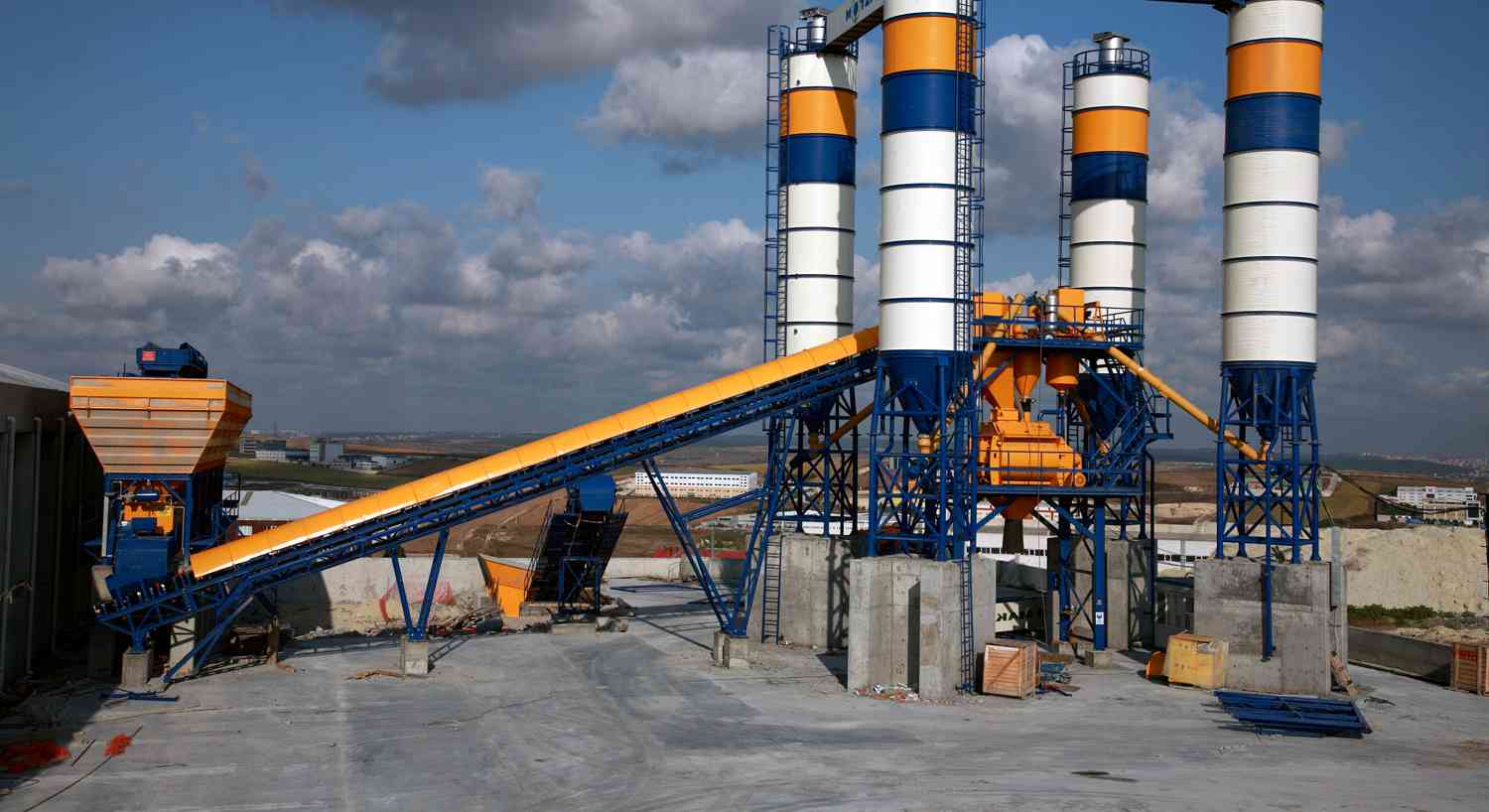

Основой установки является бетоносмеситель – барабан, в котором происходит перемешивание цемента, песка, щебня и добавок с водой. Сыпучие материалы и вода подаются в смеситель из бункеров через дозаторы. Для хранения материалов используется склад, они подаются в бункеры по наклонному конвейеру. Цемент загружается в бункер из цементовоза элеватором. Готовый бетон из смесителя поступает в раздаточный бункер и далее в автобетоновоз.

Для управления и контроля процессов работы БСУ имеется местная, дистанционная или автоматизированная система управления.

Классификация бетоносмесительных установок

БСУ делятся на две группы по компоновке:

• Вертикальные (одноступенчатые);

• Горизонтальные (партерные, двухступенчатые).

В вертикальных установках бункеры расположены над бетоносмесителем. В горизонтальных бункеры и бетоносмеситель отделены, для подачи сухой смеси из бункеров в бетоносмеситель используется конвейер.

БСУ делятся на две группы по характеру работы:

• Циклического действия;

• Непрерывного действия.

При этом используются бетоносмесители двух типов:

• Гравитационные – смесь перемешивается за счет вращения барабана;

• Принудительного действия – смесь перемешивается вращающимися лопастями.

Также БСУ бывают:

• Инвентарные (сборно-разборные);

• Постоянно действующие.

Инвентарные БСУ выполнены в виде набора модулей, которые можно перевозить с объекта на объект.

Характеристики БСУ

К основным характеристикам БСУ относятся:

• Производительность;

• Марки изготавливаемого бетона;

• Масса установки;

• Вместительность бетоносмесителя;

• Объемы бункеров и складов;

• Мощность.

Производительность БСУ лежит в пределах 20 – 60 куб. м./ч, установки оснащаются бетоносмесителями объемом 250 – 3000 л и бункерами объемом до 60 – 85 куб. м. Масса БСУ составляет 20 – 90 т, мощность – до 160 кВт.

Производители бетоносмесительных установок

В России БСУ изготавливаются АО «345 Механический завод» и ООО «Завод Стройтехника» (бренд РИФЕЙ). В Украине – АО «Бетонмаш». Из зарубежных производителей наиболее известны Elkon, Guris, Lintec, Liebherr, Kniele, Sany, Zoomlion, XCMG, Ammann, Fabo, Cifa, Semix, MEKA, Constmach, Promax, TEKA, Frumecar, Simem, RheinMix, IMER, Shantui и др.

Интересные факты о бетоносмесительных установках

Крупнейшие БСУ изготавливаются итальянской компанией Simem: установка непрерывного действия Simem MOBI MIX 500C изготавливает до 300 куб. м. бетона в час. Этой же компанией предлагается и стационарная установка Wetbeton 160 с самым вместительным бетоносмесителем на 4000 л.
