Мостовой кран: история, обзор, характеристики

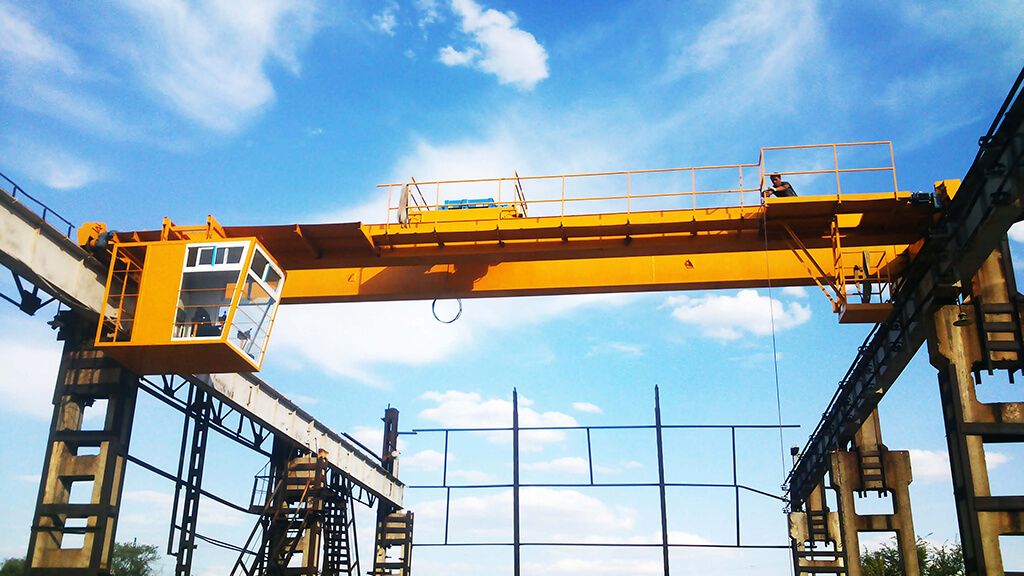

Мостовой кран – подъемный кран в виде балки, передвигающейся по рельсовым подкрановым путям. Краны используются на открытых и закрытых производственных площадках, складах, электростанциях и других объектах.

История мостового крана

Первые мостовые краны были построены в 1830-х – 1840-х годах в Германии, уже в 1854 г. создан кран с электрическим приводом, однако массово электрические краны стали применяться с 1870-х – 1880-х гг. Уже первые краны использовались на заводах, эта роль сохранилась за ними и сегодня.

Общее устройство мостового крана

Основой конструкции крана является пролетная балка (мост), которая изготавливается из двутавра, коробчатых балок или ферм. На торцах балки смонтированы перпендикулярные концевые балки с колесами, посредством которых кран опирается на подкрановые пути (рельсы). Жесткость конструкции обеспечивается покосами. На балке располагается грузоподъемное оборудование – подвижная таль или грузовая тележка с лебедкой (лебеками). Сбоку на балке может располагаться кабина оператора. На кране могут устанавливаться автоматизированные системы управления и защиты.

Классификация мостовых кранов

Мостовые краны классифицируются по следующим признакам:

• Конструкция моста – однобалочная и двухбалочная (две параллельных балки);

• Способ установки – опорные (опираются на рельсы) и подвесные (подвешиваются на монорельсовых путях);

• Особенности моста – однопролетный (две точки опоры) и двухпролетные (три точки опоры);

• Привод – электрический или ручной (с помощью цепных талей).

Также краны делятся на несколько групп по используемому грузозахватному органу: с крюком, грейфером, магнитным захватом и др.

Характеристики мостовых кранов

К основным характеристикам мостовых кранов относятся:

• Грузоподъемность – от 1 до 10 т и более;

• Пролет – до 15 м и более (двухпролетные – до 12 м каждый пролет);

• Высота подъема – от 3 до 36 м;

• Скорости движения механизмов – перемещение крана и тележки от 0,5 до 1,5 м/с, подъем – не более 0,2 м/с.

Характеристики особенности мостовых кранов в России установлены стандартами ГОСТ 22045-89, ГОСТ 7890-93, ГОСТ 27584-88 и другими.

Производители мостовых кранов

В России мостовые краны выпускаются множеством предприятий, в том числе Самарским крановым заводом, Великолукским машиностроительным заводом, Раменским крановым заводом, ООО «ПК» Уралтехнология», «Крандеталь», ООО «Завод ГПО», «Крановый завод Атлант», «Крановый завод Кубань», «Уралкран», крановыми заводами АСК, GERTEK и другими. Из зарубежных брендов в России представлены Konecranes, Aicrane Group и в меньшей степени другие бренды.

Интересные факты о мостовых кранах

Сегодня все еще используются мостовые краны с ручным приводом (кран-балки) грузоподъемностью до 5 т. Они просты, обладают высокой эффективностью, приспособлены для работы в небольших помещениях и имеют невысокую цену. Такое сочетание характеристик обеспечивает популярность кран-балок даже в век массового распространения оборудования с электрическим приводом.
