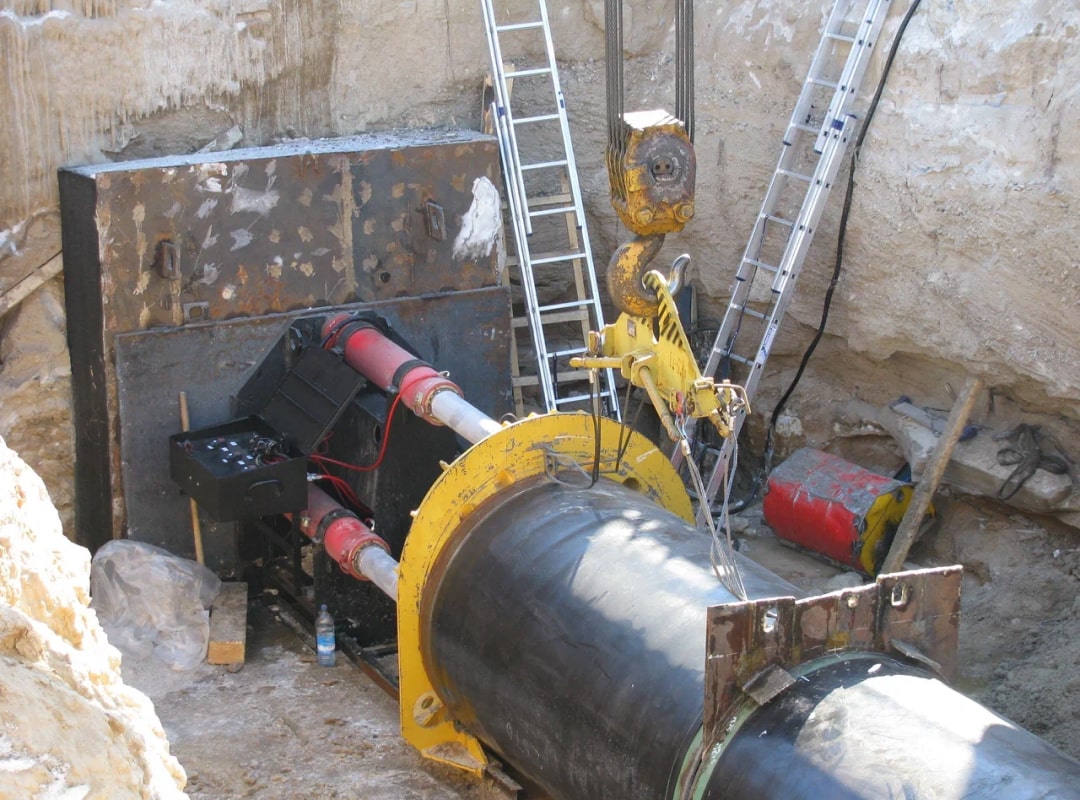

Установка для продавливания труб — это специализированная строительная машина, предназначенная для бестраншейной прокладки труб различного диаметра методом продавливания. Такой способ позволяет монтировать трубопроводы под автодорогами, железнодорожными путями и другими объектами без вскрытия поверхности, что минимизирует разрушения и снижает затраты на восстановление.
Термин также известен как гидравлическая установка для продавливания или продавочная установка. В международной практике используется название pipe jacking system.
Виды
Существуют следующие основные виды установок для продавливания труб:
-
Установки для продавливания стальных труб
-
Установки для продавливания железобетонных труб
-
Установки микротоннелирования (Microtunneling machines)
-
Автоматизированные комплексы с управляемым щитом
-
Компактные установки для труб малого диаметра
История создания
Метод продавливания труб возник во второй половине XX века как альтернатива традиционной прокладке трубопроводов траншейным способом. Первоначально применялся в крупных городах Европы и США, где прокладка коммуникаций в плотной городской застройке требовала минимизации раскопок.
Первые установки были примитивными гидравлическими домкратами, смонтированными в стартовых котлованах. С развитием технологий появились автоматические системы управления, вращающиеся режущие головки, шнековые транспортёры и дистанционное управление процессом.
Типы
По принципу работы установки делятся на:
-
Механические (домкратные) — используют гидродомкраты, работающие поэтапно с последовательным наращиванием трубы.
-
С шнековым удалением грунта — применяются в плотных грунтах, обеспечивают выемку и транспортировку выдавленного материала.
-
Управляемые установки (микротоннелирование) — оснащены системой навигации и коррекции траектории.
-
Горизонтально-направленные установки продавливания (ГНБ) — частично пересекаются с HDD, но принцип — именно продавливание, не бурение.
Общее устройство
Стандартная установка для продавливания труб включает:
-
Гидравлический прессовый модуль (домкраты) — основной механизм продавливания
-
Рама/платформа — основание, на котором закреплены рабочие органы
-
Опорные кольца или плита — передаёт усилие на трубу
-
Щитовая головка (для управляемых комплексов) — с режущими ножами или буром
-
Шнековый конвейер или гидроэвакуатор — для выноса выдавленного грунта
-
Станция управления — для контроля давления, скорости, навигации
-
Система смазки и охлаждения — при необходимости
Классификация
По характеру прокладываемых коммуникаций:
-
Для водопроводных систем
-
Для канализации (в т.ч. самотечной)
-
Для газовых магистралей
-
Для кабельных коммуникаций
-
Для футляров и гильз под трубопроводы
По диаметру прокладываемых труб:
-
Малогабаритные (100–500 мм)
-
Среднего диаметра (500–1500 мм)
-
Крупногабаритные (свыше 1500 мм)
По типу грунта:
Основные характеристики
-
Диаметр прокладываемой трубы: от 100 до 3000 мм
-
Длина прохода за один цикл: до 60 м (и более при наращивании)
-
Давление гидродомкратов: до 1000 бар
-
Скорость продавливания: от 0,2 до 1 м/мин
-
Мощность установки: от 15 до 300 кВт
-
Управление: ручное / полуавтоматическое / автоматическое
-
Система контроля траектории: оптическая, лазерная или гироскопическая (для управляемых)
Основные производители
Мировые производители:
-
Herrenknecht AG (Германия) — лидер в области микротоннелирования и трубных щитов
-
Akkerman Inc. (США) — производит установку для pipe jacking и микротоннелирования
-
MTS Perforator (Германия) — специализируется на оборудовании для подземных работ
Российские производители:
-
ЗАО «Гидропроммаш» (Россия) — установки для продавливания труб до 2000 мм
-
ГНБ-Техно — установки и комплексы для бестраншейной прокладки
-
Мосстроймеханизация-5 — разработка отечественных щитовых установок
Китайские производители:
-
XCMG — крупный производитель строительной техники, включая установки для труб
-
Jiangsu Dilong Heavy Machinery — установки микротоннелирования
-
Sunward Intelligent Equipment — производит щитовые и гидравлические комплексы
Интересные факты
-
Самые крупные установки для продавливания труб могут прокладывать тоннели диаметром до 4 метров.
-
Управляемые продавочные машины используются для строительства тоннелей метро и коллекторов без разрушения городской инфраструктуры.
-
В Москве и Санкт-Петербурге применяются установки микротоннелирования с лазерной навигацией и точностью до 1 см на 100 метров.
-
Мини-установки весом менее 5 тонн способны работать в подвальных помещениях или колодцах.
