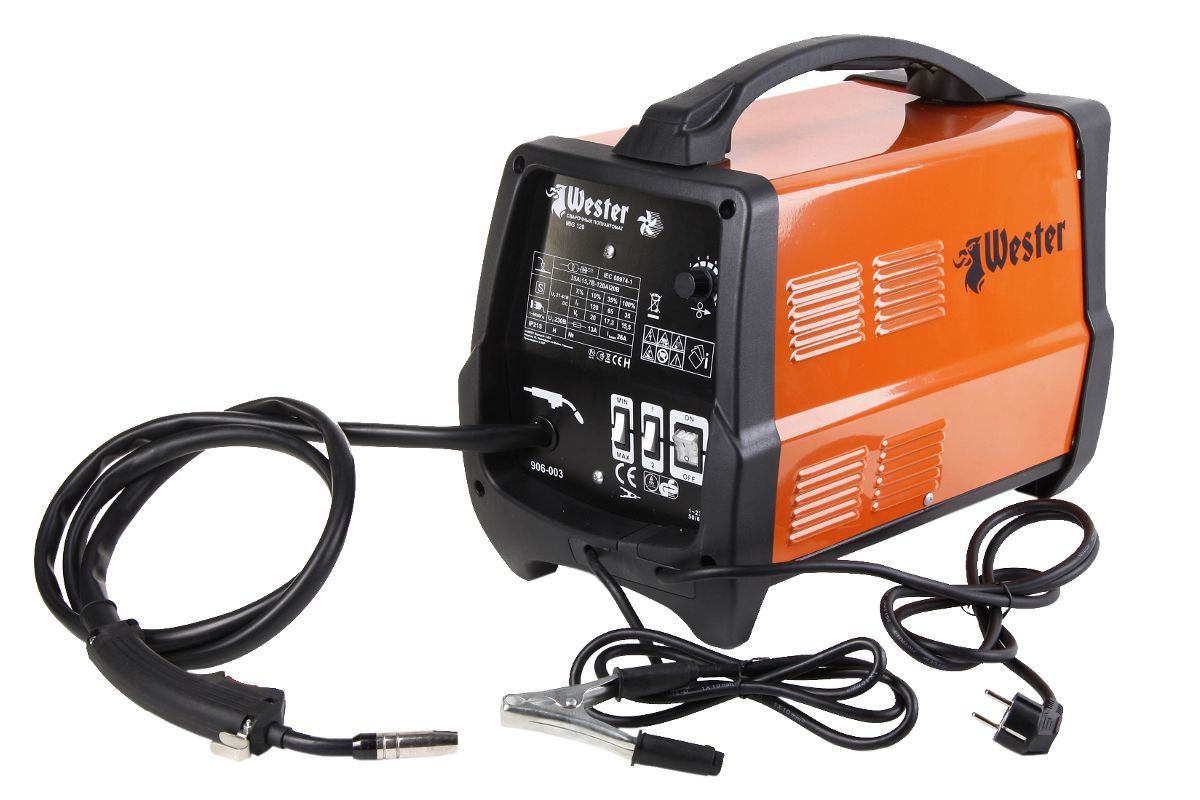

Полуавтоматический сварочный аппарат

Полуавтоматический сварочный аппарат (MIG/MAG) — это электротехническое оборудование, предназначенное для дуговой сварки плавящейся электродной проволокой в среде защитного газа. Название MIG (Metal Inert Gas) и MAG (Metal Active Gas) различается в зависимости от типа используемого газа: инертного (аргон, гелий) или активного (углекислый газ, смеси). Эти аппараты широко применяются для соединения черных и цветных металлов, включая низкоуглеродистую сталь, нержавейку и алюминий.

Виды

• MIG-сварочные аппараты — работают с инертными газами (аргон, гелий), применяются для сварки цветных металлов и нержавейки.

• MAG-сварочные аппараты — используют активные газы (CO₂ или смеси), чаще применяются для сварки низкоуглеродистой стали.

• Универсальные аппараты MIG/MAG — позволяют работать как с инертными, так и с активными газами.

• Инверторные полуавтоматы — отличаются компактностью, низким энергопотреблением и точной настройкой параметров сварки.

• Трансформаторные полуавтоматы — более тяжёлые и мощные, часто применяются в промышленности.

История создания

Технология дуговой сварки в среде защитных газов была разработана в 1940-х годах в США. Первоначально процесс MIG применялся для сварки алюминия с использованием аргона. В 1950-х годах был разработан процесс MAG с использованием углекислого газа, более подходящий для сварки стали. Эти технологии быстро распространились в промышленности благодаря высокой скорости сварки, хорошему качеству шва и автоматизации подачи проволоки.

Типы

• Портативные (бытовые) — маломощные аппараты до 200 А, рассчитаны на мелкие работы и ремонт.

• Полупрофессиональные — мощностью до 300 А, подходят для автомастерских и небольших производств.

• Промышленные (стационарные) — аппараты от 300 А и выше, используются на заводах и в строительстве.

• Аппараты с синергетическим управлением — автоматически подбирают параметры сварки.

• Модульные комплексы — с отдельными блоками подачи, охлаждения и управления.

Общее устройство

Основные узлы полуавтоматического сварочного аппарата:

• Источник питания (инверторный или трансформаторный)

• Механизм подачи проволоки

• Сварочный пистолет (горелка)

• Газовый редуктор и баллон с защитным газом

• Панель управления (с регулировками тока, напряжения, скорости подачи проволоки)

• Система охлаждения (воздушная или водяная)

• Катушка с проволокой (стальная, алюминиевая и др.)

Классификация

По источнику питания:

• Инверторные

• Трансформаторные

По напряжению сети:

• 220 В (бытовые и полупрофессиональные)

• 380 В (промышленные)

По способу охлаждения:

• Воздушное

• Жидкостное

По типу подачи проволоки:

• Встроенная подача

• Вынесенный механизм подачи (для промышленных установок)

Основные характеристики

• Напряжение питания: 220 / 380 В

• Диапазон сварочного тока: 30–500 А

• Диаметр проволоки: 0,6–1,6 мм

• Скорость подачи проволоки: 1–20 м/мин

• Тип защиты: IP21–IP23

• Масса аппарата: от 8 до 60 кг

• КПД: до 85–90 %

• Продолжительность включения (ПВ) при макс. токе: 20–100 %

• Способ охлаждения: воздушное / жидкостное

• Тип управления: ручное / синергетическое / цифровое

Основные производители

Мировые производители:

• ESAB (Швеция)

• Fronius (Австрия)

• Kemppi (Финляндия)

• Lincoln Electric (США)

• EWM (Германия)

Российские производители:

• РЕСАНТА

• Сварог

• КЕДР

• FoxWeld

• ТСС

Китайские производители:

• Jasic

• Telwin (КНР-Италия)

• Fubag

• Elitech

• Edon

Интересные факты

• Современные синергетические полуавтоматы могут автоматически подбирать до 100 параметров сварки в зависимости от типа проволоки и металла.

• Некоторые аппараты оснащены Bluetooth и управляются через мобильное приложение.

• В промышленных полуавтоматах применяется жидкостное охлаждение горелки, позволяющее сваривать толстый металл непрерывно до 8 часов.

• Компактные бытовые аппараты массой до 10 кг позволяют выполнять качественную сварку даже от бытовой розетки.

• MIG/MAG-сварка считается одной из самых производительных: скорость достигает 0,5–1,5 метра сварного шва в минуту.

Область применения

• Автомобильная промышленность (кузовной ремонт, сборка)

• Судостроение

• Металлоконструкции и каркасы зданий

• Сельскохозяйственная техника

• Производство резервуаров и трубопроводов

• Железнодорожное машиностроение

• Мастерские и СТО

• Строительство мостов и ангаров

• Бытовое использование (гаражи, дачи, мелкий ремонт)
