Сварочный аппарат (агрегат)

Сварочный аппарат (также сварочный агрегат, установка для сварки) — это устройство, предназначенное для создания неразъемных соединений металлических деталей путём расплавления кромок и/или присадочного материала. Основным источником энергии для сварки выступает электрический ток, создающий электрическую дугу или индукционный нагрев. Сварочные аппараты применяются в строительстве, машиностроении, производстве, ремонте и монтаже металлоконструкций.

Виды

Сварочные аппараты классифицируются по способу сварки:

• Дуговые сварочные аппараты (ручная дуговая сварка, ММА)

• Полуавтоматы (MIG/MAG — сварка в среде защитных газов)

• Аргонодуговые аппараты (TIG)

• Контактные сварочные машины

• Плазменные сварочные аппараты

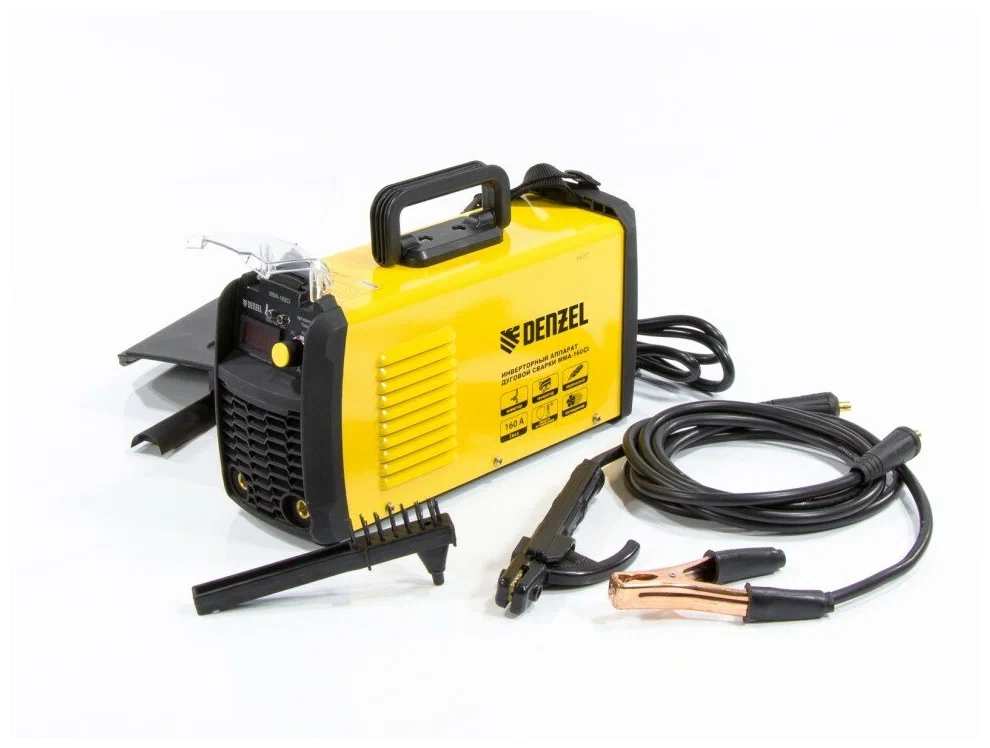

• Инверторные сварочные аппараты

• Сварочные агрегаты на базе двигателей внутреннего сгорания (ДВС)

История создания

Первый электросварочный аппарат был создан в конце XIX века. В 1881 году русский инженер Н. Н. Бенардос предложил метод дуговой сварки с угольным электродом. В 1888 году он совместно с Н. Г. Славяновым разработал метод сварки металлическим электродом. В XX веке появились трансформаторные, а затем выпрямительные аппараты. В 1960-х началась эра инверторной технологии, позволившая значительно уменьшить массу и габариты сварочного оборудования.

Типы

1. По источнику питания:

   • Сетевая (220/380 В)

   • Аккумуляторная

   • Бензиновая/дизельная (мобильные агрегаты)

2. По принципу действия:

   • Трансформаторные

   • Выпрямительные

   • Инверторные

3. По способу сварки:

   • Ручная дуговая (ММА)

   • Полуавтоматическая (MIG/MAG)

   • Аргонодуговая (TIG)

   • Контактная

   • Плазменная

Общее устройство

Базовая конструкция сварочного аппарата включает:

• Источник питания (трансформатор, инвертор, генератор)

• Блок управления (для регулировки тока, напряжения, режима сварки)

• Кабели и заземление

• Электрододержатель или сварочная горелка

• Система охлаждения (воздушная или жидкостная)

• Корпус с защитой от перегрева и пыли

В сварочных агрегатах с ДВС дополнительно есть топливный бак, двигатель, генератор и панель управления.

Классификация

1. По мобильности:

   • Переносные (до 10 кг)

   • Передвижные (на колёсной тележке)

   • Стационарные

   • Прицепные и мобильные сварочные станции

2. По режиму сварки:

   • Ручная

   • Автоматическая

   • Механизированная

3. По назначению:

   • Промышленные

   • Бытовые

   • Универсальные

Основные характеристики

• Диапазон сварочного тока: 10–500 А

• Напряжение холостого хода: 40–90 В

• Напряжение дуги: 18–35 В

• ПВ (период включения при 40°C): 20–100 %

• Масса аппарата: от 2 до 250 кг

• Питание: 220 В / 380 В / автономное (ДВС)

• Тип электрода: рутиловый, основный, целлюлозный и др.

• Класс защиты: IP21–IP54

• Сварочный процесс: ММА / MIG / MAG / TIG / плазменная / контактная

Основные производители

Мировые производители:

• ESAB (Швеция)

• Lincoln Electric (США)

• Fronius (Австрия)

• Kemppi (Финляндия)

• Miller Electric (США)

Российские производители:

• «Ресанта»

• «Сварог»

• «Интерскол»

• «Кедр»

• «Форсаж» (НИИИС им. Седакова)

Китайские производители:

• Jasic

• Telwin (производство в КНР по итальянской лицензии)

• Edon

• Fubag (частично локализовано в КНР)

Интересные факты

• Современные инверторные сварочные аппараты весят менее 3 кг и помещаются в рюкзак.

• Первый промышленный сварочный инвертор был разработан в Японии в 1980-х.

• Мобильные сварочные агрегаты на шасси используются при строительстве трубопроводов в отдалённых регионах без электросети.

• Сварочный ток может достигать 1000 А у мощных промышленных агрегатов.

• Некоторые модели имеют функции «антиприлипание», «горячий старт» и «форсаж дуги» для повышения качества сварного шва.

Область применения

• Строительство зданий, мостов, трубопроводов

• Судостроение и вагоностроение

• Автомобильная и авиационная промышленность

• Производство и ремонт металлоконструкций

• Монтаж инженерных систем

• Работы в полевых условиях и отдалённых районах

• Ремонт сельскохозяйственной и дорожной техники

• Художественная и декоративная сварка
