Установка мультилифт

Мультилифт (англ. Multilift), также известный как крюковой погрузчик, — это вид сменной надстройки, устанавливаемой на шасси грузового автомобиля, предназначенный для механизированной погрузки, разгрузки и транспортировки различных типов съёмных кузовов (контейнеров). Главной особенностью мультилифтовой системы является наличие гидравлического крюкового захвата, с помощью которого кузов втягивается на платформу или спускается с неё.

Мультилифт позволяет использовать один автомобиль для перевозки различных типов кузовов — самосвальных, тентовых, фургонов, цистерн и др., обеспечивая тем самым универсальность и высокую эффективность при выполнении различных задач.

Виды

Существует несколько классификаций мультилифтов в зависимости от назначения и конструкции:

• Городские — рассчитаны на работу в стеснённых условиях, на шасси малой и средней грузоподъёмности.

• Промышленные — для тяжелых условий эксплуатации, на шасси высокой проходимости.

• Военные — для армейской логистики и полевых баз.

• Коммунальные — используются в сфере ЖКХ для вывоза ТБО в съёмных контейнерах.

История создания

Концепция сменных кузовов возникла ещё в первой половине XX века, когда появилась необходимость оперативной загрузки и выгрузки грузов без длительных простоев транспорта. Первая система с крюковым захватом была запатентована в 1960-х годах финской компанией Hiab, позже создавшей бренд Multilift — ставший нарицательным для всего класса подобной техники. В дальнейшем идея распространилась по всему миру, и к разработке мультилифт-систем подключились производители из Европы, Азии и Северной Америки.

Типы

По типу погрузочного механизма мультилифт-системы делятся на:

• Крюковые (основной и самый распространённый тип) — захват за петлю контейнера с последующим втягиванием на платформу.

• Цепные — используется пара цепей для захвата и втягивания контейнера.

• Роликовые — контейнер заезжает на роликах на платформу, крюк служит вспомогательным элементом.

• Гибридные — совмещают разные механизмы в одной установке.

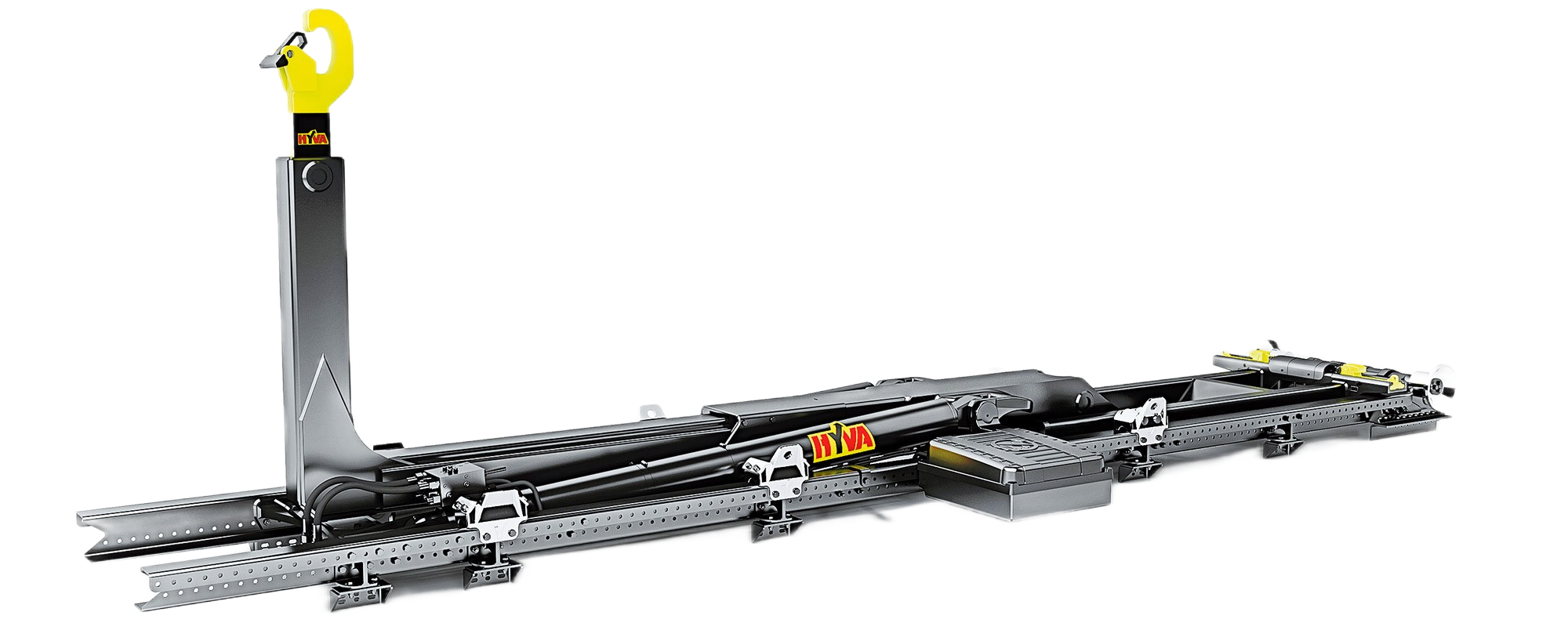

Общее устройство

Основные элементы крюкового погрузчика:

• Рама — основа, крепящаяся к шасси автомобиля.

• Гидравлический крюк — поворотный рычаг, служащий для захвата и втягивания контейнера.

• Гидроцилиндры — приводят в движение крюк и подъемную раму.

• Опрокидывающий механизм — обеспечивает выгрузку с самосвальной функцией.

• Управление — осуществляется из кабины или с внешнего пульта.

• Упоры и фиксаторы — удерживают контейнер на платформе при движении.

Классификация

Крюковые погрузчики классифицируются по следующим признакам:

• По грузоподъёмности: от 3 до 30 тонн.

• По длине контейнера: от 3 до 7 метров.

• По типу управления: ручное, полуавтоматическое, автоматическое.

• По наличию самосвальной функции: с функцией опрокидывания и без неё.

• По числу осей автомобиля: от 2 до 5 осей.

Основные характеристики

• Грузоподъёмность: от 3 до 30 тонн

• Максимальная длина контейнера: 3–7 м

• Тип привода: гидравлический

• Угол подъема контейнера: до 50°

• Время погрузки/разгрузки: от 1 до 5 минут

• Рабочее давление в гидросистеме: 20–35 МПа

• Тип управления: дистанционное или из кабины

• Масса надстройки: от 700 до 3500 кг

Основные производители

Мировые производители

• Hiab (Multilift) — Финляндия

• Palfinger — Австрия

• Marrel — Франция

• Hyva — Нидерланды

• Meiller — Германия

Российские производители

• ЧМЗ (Чусовской металлообрабатывающий завод)

• Кудесник

• РариТЭК

• КАМАЗ (при содействии Palfinger)

• ЗАО "КОММАШ"

Китайские производители

• Sinotruk

• FAW

• Foton

• XCMG

• Shacman

Интересные факты

• Самый крупный в мире мультилифт установлен на армейском тяжёлом тягаче Oshkosh HEMTT и способен загружать контейнеры массой до 25 тонн.

• В Финляндии слово "Multilift" стало нарицательным — так называют все типы сменных надстроек с крюковым механизмом.

• Существуют мультилифт-системы для прицепов и полуприцепов, позволяющие перевозить по два контейнера одновременно.

• Самые компактные крюковые погрузчики устанавливаются на шасси грузовиков класса LCV (например, ГАЗель).

Область применения

Мультилифт используется в самых разных отраслях:

• Коммунальное хозяйство — вывоз отходов в сменных бункерах.

• Строительство — доставка сыпучих материалов, оборудования и модульных бытовок.

• Промышленность — транспортировка контейнеров с сырьём и продукцией.

• Военная сфера — перевозка грузов, топлива, модулей.

• Сельское хозяйство — транспортировка урожая, удобрений, кормов.

• Аварийно-спасательные службы — перевозка мобильных мастерских и генераторов.
