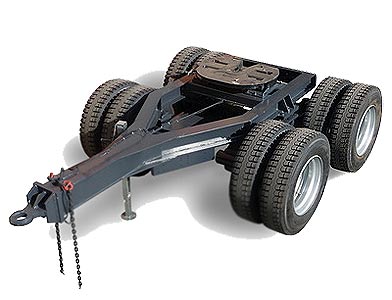

Подкатная тележка для полуприцепа

Подкатные тележки для полуприцепов — это специальные устройства, предназначенные для временной транспортировки полуприцепов без тягача. Они позволяют перемещать или буксировать полуприцеп, прицепляя его к другому транспортному средству, не предназначенному для такой сцепки напрямую, либо выполнять маневровые операции на складах, терминалах, производственных площадках и в полевых условиях.

Виды

Существует несколько основных видов подкатных тележек в зависимости от их конструкции и назначения:

• Ось с дышлом — простейшая тележка, представляющая собой ось с парой колёс и соединительной рамой.

• Маневровые тележки — тележки с поворотной осью и тормозной системой, предназначенные для складских или терминальных операций.

• Автоматические (самоподъемные) — тележки, оснащённые гидроподъемником или винтовыми домкратами, позволяющими приподнимать переднюю часть полуприцепа без внешних устройств.

• Контейнерные тележки — специализированные подкатные платформы, предназначенные для перевозки контейнеров с полуприцепов.

История создания

Идея использования подкатных тележек возникла вместе с развитием грузового транспорта на полуприцепах, особенно в условиях, когда не всегда была возможность использовать седельный тягач. На заре автомобильной логистики необходимость временной транспортировки или перемещения полуприцепов без тягача привела к созданию первых тележек, представляющих собой импровизированные оси с самодельным креплением.

В 1970–1980-х годах, с ростом оборота на складских и логистических комплексах, начали появляться серийные тележки, предназначенные для промышленного использования. Современные модели имеют развитую конструкцию, сертифицированную под международные стандарты безопасности.

Типы

По типу конструкции:

• Одноосные

• Двухосные

• Модульные

• Телескопические

По методу подъёма:

• Механические

• Гидравлические

• Пневматические

По степени автоматизации:

• Ручные (управляются полностью вручную)

• Полуавтоматические

• С дистанционным управлением

Общее устройство

Стандартная подкатная тележка состоит из следующих основных компонентов:

• Рама — силовая конструкция, которая принимает нагрузку от передней части полуприцепа.

• Осевая группа — одна или две оси с колесами (чаще всего грузовые или усиленные сельхозшины).

• Сцепное устройство (дышло) — предназначено для соединения с буксирующим транспортом.

• Система фиксации седла — элемент, имитирующий седельно-сцепное устройство, на которое опирается шкворень полуприцепа.

• Тормозная система — может быть пневматической или инерционной.

• Подъемный механизм — домкраты, гидравлика или другое оборудование, позволяющее поднять переднюю часть полуприцепа.

• Опоры и упоры — обеспечивают устойчивость при неподвижном состоянии.

Классификация

Подкатные тележки классифицируются по следующим признакам:

1. По типу применения:

• Для транспортировки на большие расстояния

• Для внутриплощадочных манёвров

• Для эвакуации

2. По грузоподъёмности:

• Легкие (до 10 тонн)

• Средние (10–25 тонн)

• Тяжелые (25–40 тонн)

• Специальные (от 40 тонн и выше)

3. По размеру посадочного места:

• Стандартизированные (под ISO-шкворень)

• Регулируемые под различные типы полуприцепов

4. По материалу конструкции:

• Стальные (наиболее прочные)

• Алюминиевые (облегчённые)

• Комбинированные

Основные характеристики

• Грузоподъёмность: от 5 до 60 тонн

• Ширина колеи: 1,8–2,55 м

• Тип подвески: рессорная, пневматическая или жёсткая

• Скорость передвижения: до 30 км/ч (в зависимости от типа и условий)

• Тип шин: радиальные или диагональные, сельскохозяйственные или дорожные

• Масса тележки: от 800 кг до 5 тонн

• Тип управления: механическое, гидравлическое, дистанционное

Основные производители

Российские производители:

• Тонар — выпускает тележки подкатные к различным типам полуприцепов, в том числе тяжёлых.

• НЕФАЗ — производит тележки для спецтехники и промышленного транспорта.

• МЗСА (Московский завод спецавтомобилей) — предлагает решения для транспортных компаний и логистики.

• СТО (СпецТехОборудование) — узкоспециализированный производитель тележек и оснастки.

Китайские производители:

• Fuwa — один из крупнейших производителей осей и ходовой части, предлагает модульные тележки.

• Shandong Liangshan Huayu Group — производит прицепную технику и подкатные тележки.

• CIMC Vehicles — включает в линейку продукции контейнерные и многофункциональные тележки.

• Yangzhou CIMC Tonghua — выпускает тележки с различной конфигурацией для китайского и экспортного рынка.

Интересные факты

• Самая большая подкатная тележка, выпущенная на базе тяжёлого модуля, может транспортировать полуприцеп массой до 80 тонн.

• Самая компактная тележка, зарегистрированная в Европе, весила всего 320 кг и использовалась в логистических центрах для перемещения пустых полуприцепов.

• В Финляндии используются подкатные тележки с подогревом колес, предназначенные для эксплуатации при экстремально низких температурах.

• В Австралии разрабатываются тележки с солнечными панелями, питающими гидравлическую систему подъема.

• Некоторые модели оснащаются RFID-метками и GPS-модулями, интегрированными в систему логистического управления.

Область применения

Подкатные тележки находят широкое применение в самых разных отраслях:

• Логистика и складская инфраструктура — перемещение полуприцепов без тягачей.

• Порты и терминалы — маневровые операции с контейнерными полуприцепами.

• Строительство — транспортировка платформ и техники без седельного тягача.

• Агропромышленность — буксировка полуприцепов к тракторам.

• Железнодорожные терминалы — подкат под полуприцепы с вагонов-платформ.

• Военное и аварийное применение — эвакуация техники в полевых условиях.

• Производственные предприятия — внутриплощадочные перемещения.
