Виброриппер

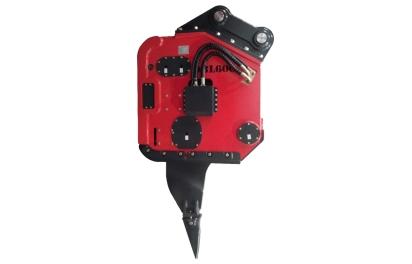

Виброриппер — это мощное навесное оборудование, предназначенное для разрушения плотных и мерзлых грунтов, скальных пород и железобетонных конструкций с использованием вибрационного воздействия. Устанавливается на стрелу экскаватора, заменяя ковш или гидромолот, и работает по принципу резонансных колебаний, создающих ударные импульсы высокой частоты. Основное преимущество виброриппера — высокая производительность и меньший уровень шума и вибрации на несущую машину по сравнению с гидромолотом.

Виды

Существует несколько разновидностей виброрипперов, различающихся по принципу работы, конструкции и области применения:

• Резонансные виброрипперы — создают колебания с частотой, близкой к резонансной, что увеличивает эффективность разрушения.

• Механические виброрипперы — используют энергию гидравлического привода экскаватора, без использования резонансного эффекта.

• Стационарные виброрипперы — применяются на бурильно-долбёжных установках.

• Мини-виброрипперы — предназначены для мини-экскаваторов и компактной техники.

Общее устройство

Типовой виброриппер состоит из следующих основных компонентов:

• Рама (корпус) — силовая конструкция, к которой крепятся все элементы.

• Зуб (рабочий орган) — стальной наконечник, разрушающий породу.

• Вибрационный механизм — система эксцентриков и валов, создающая колебания.

• Гидравлический привод — обеспечивает работу вибромеханизма от гидросистемы экскаватора.

• Крепление — узел для подключения к стреле и гидравлике базовой машины.

Классификация

Виброрипперы можно классифицировать по следующим признакам:

• По типу носителя:

  • для гусеничных экскаваторов

  • для колесных экскаваторов

  • для мини-экскаваторов

• По массе оборудования:

  • лёгкие (до 800 кг)

  • средние (800–2000 кг)

  • тяжёлые (свыше 2000 кг)

• По типу воздействия:

  • ударно-вибрационные

  • только вибрационные

Основные характеристики

• Масса оборудования: от 500 до 4500 кг

• Глубина проникновения: до 2 м

• Частота вибрации: 1000–1500 кол/мин

• Энергия удара: до 5000 Дж

• Давление в гидросистеме: 180–220 бар

• Расход масла: 120–250 л/мин

• Совместимость: экскаваторы массой от 8 до 45 тонн

• Уровень шума: до 85 дБ

• Производительность: до 50 м³/ч в плотных грунтах

Основные производители

Мировые производители:

• Xcentric Ripper (Испания) — пионер в разработке резонансных виброрипперов.

• Rammer (Финляндия) — производитель гидромолотов и виброрипперов.

• Epiroc (Швеция) — международный концерн, выпускающий навесное оборудование.

• Caterpillar (США) — предлагает виброразрушители для экскаваторов большой мощности.

Российские производители:

• Демальянс — производит виброрипперы под маркой Delta.

• Интертрактор Сервис — выпускает модели отечественной разработки.

• МКТ-Групп — поставляет российские решения для спецтехники.

Китайские производители:

• Jisan Heavy Industry — один из крупнейших экспортёров гидроинструмента.

• Hanwoo Ripper — предлагает бюджетные и средние по классу виброрипперы.

• Yantai Eddie Machinery — производит универсальное оборудование для экскаваторов.

Интересные факты

• Самый мощный виброриппер в мире — Xcentric XR82, предназначен для экскаваторов массой до 120 тонн. Его масса — более 9 тонн.

• Виброрипперы Xcentric применялись при расчистке трассы в Исландии, где обычные гидромолоты быстро выходили из строя.

• Мини-виброрипперы весом до 300 кг применяются на технике с массой до 3 тонн и используются даже в городских условиях.

• Благодаря сниженной шумности виброрипперы получили распространение в строительстве вблизи жилых зон и в тоннелестроении.

Область применения

Виброрипперы широко применяются в следующих сферах:

• Горные работы и добыча полезных ископаемых — разрушение скальных массивов.

• Дорожное строительство — подготовка грунта и демонтаж старых покрытий.

• Карьерные разработки — добыча щебня и других нерудных материалов.

• Гражданское строительство — разрушение железобетонных конструкций.

• Работы в мерзлых грунтах — эффективны в условиях Крайнего Севера.

• Разработка траншей и котлованов — особенно в твёрдых или промёрзших грунтах.
