Гидробур

Гидробур — это навесное строительное или сельскохозяйственное оборудование, предназначенное для бурения отверстий (скважин) в грунте различной плотности. Чаще всего применяется для установки опор, свай, заборов, виноградников, линий электропередачи и других конструкций, требующих заглубления. Работает за счёт гидравлической энергии, передаваемой от базовой машины: экскаватора, трактора, фронтального погрузчика, мини-погрузчика и др.

Гидробур также известен под названиями: гидравлический бур, ямобур (гидроямобур) или буровая установка навесного типа.

Виды

Гидробуры делятся по нескольким признакам:

• по типу базовой машины:

  • для экскаваторов;

  • для мини-погрузчиков;

  • для тракторов и МТЗ;

  • для манипуляторов;

  • для фронтальных и телескопических погрузчиков;

• по диаметру бурения:

  • малые (до 300 мм);

  • средние (от 300 до 600 мм);

  • крупные (от 600 мм и более);

• по глубине бурения:

  • до 1,5 м;

  • до 3 м;

  • глубинные (до 6 м и более — с удлинителями).

История создания

Первоначально бурение отверстий в земле производилось вручную или механически, с помощью шнеков и рычажных приспособлений. С развитием гидравлики в XX веке стали появляться навесные буровые установки, получившие название «гидробуры». Первые массовые модели появились в 1950–1960-х годах в США и Канаде для бурения ям под столбы линий электропередачи.

Советские аналоги также существовали, но широкого распространения получили после 1980-х годов. В современном виде гидробуры стали активно применяться в строительстве и коммунальном хозяйстве с 1990-х годов благодаря развитию мини-погрузчиков и универсальных машин.

Типы

• Шнековые гидробуры — основной тип, с вращающимся спиральным буром (шнеком) для выемки грунта.

• Телескопические — с выдвижной стрелой для бурения на глубину без смены положения машины.

• Угловые (наклонные) — позволяют бурить под углом, используются при монтаже винтовых свай.

• Усиленные — с высокомоментными редукторами для бурения плотных и мерзлых грунтов.

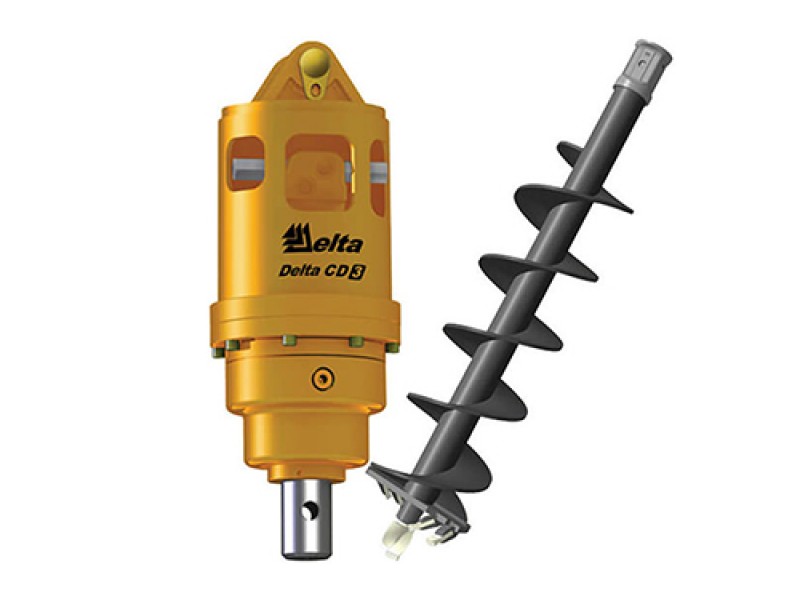

Общее устройство

Стандартный гидробур включает в себя:

• Привод (гидромотор) — преобразует гидравлическое давление в крутящий момент.

• Редуктор — увеличивает силу вращения и снижает обороты.

• Шнек — буровое сверло со спиральной формой.

• Крепление — адаптер к базовой технике (площадка, подвес, ось).

• Гидролинии — шланги высокого давления для подключения к гидросистеме машины.

• Удлинители шнека — применяются для бурения на большую глубину.

Классификация

• по классу техники:

  • для мини-погрузчиков;

  • для среднетоннажной спецтехники;

  • для тяжёлой техники и кранов.

• по климатическому исполнению:

  • обычное (до −10 °C);

  • арктическое (до −40 °C и ниже);

  • тропическое (усиленная защита от влаги и пыли).

• по конструкции:

  • цельные;

  • разборные (со сменными рабочими органами);

  • усиленные (с защитой от перегрузок).

Основные характеристики

• Максимальный крутящий момент: от 1000 до 30 000 Н·м

• Диаметр бурения: от 100 до 1500 мм

• Глубина бурения: от 0,5 до 6 м (с удлинителями)

• Рабочее давление: 160–300 бар

• Расход масла: 40–200 л/мин

• Масса гидробура (без шнека): от 80 до 600 кг

• Скорость вращения: 10–80 об/мин

• Тип крепления: по марке базовой машины (Bobcat, JCB, МТЗ, и др.)

Основные производители

Мировые производители:

• Auger Torque (Великобритания/Австралия)

• Digga (Австралия)

• Danuser (США)

• Blue Diamond (США)

• Pengo (США)

Российские производители:

• Delta (г. Воронеж)

• Impulse (г. Москва)

• ТехноГидравлика

• Завод «Проммаш»

• ООО «Буртехмаш»

Китайские производители:

• Hanmen

• Yantai Jiangtu

• HMB Hydraulic

• Bonovo

• Jisan

Интересные факты

• Самый крупный гидробур в мире использовался при строительстве моста через залив Ханчжоувань в Китае: диаметр бурения — 3,5 м.

• Мини-гидробуры могут использоваться даже на электрических мини-погрузчиках, включая модели массой менее 1 тонны.

• Некоторые гидробуры оснащаются системой автоматического позиционирования и датчиками контроля глубины.

• В Арктике используются гидробуры с подогревом масла и спецредукторами для бурения мерзлого грунта.

• В сельском хозяйстве гидробуры активно применяются для посадки деревьев и установки виноградников.

Область применения

• Строительство (бурение под сваи, опоры, винтовые фундаменты)

• Коммунальное хозяйство (установка столбов, ограждений, заборов)

• Лесное и сельское хозяйство (посадка деревьев, установка колышков)

• Электросетевое хозяйство (бурение под ЛЭП, освещение)

• Ландшафтные работы и озеленение

• Монтаж винтовых свай

• Промышленное и дорожное строительство
