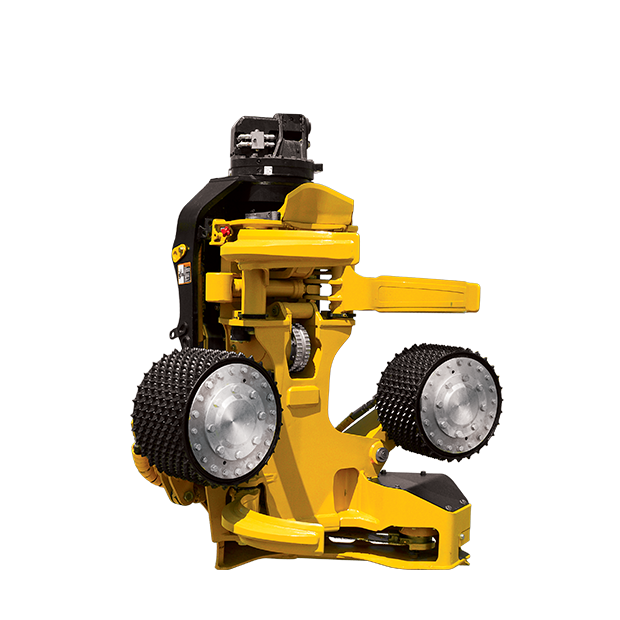

Харвестерная головка

Харвестерная головка — это навесной элемент лесозаготовительной машины (харвестера), предназначенный для захвата, валки, обрезки сучьев и раскряжёвки деревьев. Она представляет собой высокотехнологичный механизм, сочетающий в себе функции пилы, манипулятора и устройства для измерения длины и диаметра ствола. Управляется оператором из кабины машины с помощью электронных систем и гидравлического привода.

Виды

Харвестерные головки различаются по:

• Массе и размеру (для тонких, средних и крупных деревьев)

• Типу пилящего устройства (дисковая пила, цепная пила)

• Назначению (валочно-пакетирующие, валочно-обрезные, специализированные для переработки лиственных пород)

• Количеству подающих роликов (двух-, трёх-, четырёхроликовые)

• Наличию измерительных и автоматических систем (простые, с ИИ-системами классификации древесины)

История создания

Первые прототипы харвестерных головок появились в Скандинавии в 1970-х годах, где активно развивалась механизация лесозаготовок. Компания Lokomo (Финляндия) считается одной из первых, начавших массовое производство подобных устройств. С развитием гидравлики и электроники конструкция харвестерных головок усложнялась, повышалась их точность и универсальность. Современные образцы позволяют выполнять до нескольких десятков операций за считанные секунды.

Типы

1. Валочно-обрезные головки — предназначены для валки и обрезки сучьев, используются преимущественно в лесозаготовке хвойных пород.

2. Валочно-пакетирующие головки — способны захватывать сразу несколько деревьев небольшого диаметра, часто применяются в уходных рубках.

3. Комбинированные головки — объединяют функции пиления, обрезки, измерения и транспортировки древесины.

4. Головки для переработки сортиментов — используются на сортиментовозах и погрузчиках для дообработки деревьев.

Общее устройство

Харвестерная головка обычно включает:

• Пильный узел (цепная или дисковая пила)

• Подпорные и прижимные ножи

• Подающие ролики (для протягивания дерева)

• Систему обрезки сучьев

• Гидравлические цилиндры

• Электронные датчики длины и диаметра

• Рамную конструкцию с креплением к манипулятору харвестера

Классификация

1. По массе:

   • Лёгкие (до 500 кг)

   • Средние (500–1200 кг)

   • Тяжёлые (свыше 1200 кг)

2. По производительности:

   • Низкопроизводительные (до 50 деревьев в час)

   • Среднепроизводительные (50–100 деревьев в час)

   • Высокопроизводительные (более 100 деревьев в час)

3. По совместимости:

   • Устанавливаемые на колесные харвестеры

   • Устанавливаемые на гусеничные экскаваторы

Основные характеристики

• Масса: от 350 до 1800 кг

• Диаметр валки: от 30 до 75 см

• Максимальная длина обработки: до 6 м (в зависимости от модели)

• Количество подающих роликов: 2–4

• Тип пилы: цепная/дисковая

• Производительность: до 120 деревьев в час

• Давление в гидросистеме: до 280 бар

• Мощность пилы: от 20 до 60 кВт

• Скорость подачи ствола: 3–7 м/с

• Точность измерения длины: ±1 см

Основные производители

Мировые бренды:

• John Deere (США) — серия Waratah

• Ponsse (Финляндия) — серии H6, H7, H8

• Komatsu Forest (Швеция) — серии C93, C144

• Log Max (Швеция)

• Tigercat (Канада) — серии 570, 575

Российские производители:

• Амкодор (Беларусь/РФ) — харвестерные головки серии AMKODOR-H

• Профмаш (РФ) — модульные головки для экскаваторов и харвестеров

• Балтлесмаш — разработки для российского леса и условий тайги

Китайские производители:

• Hanma Forestry Equipment

• Yonghong Machinery

• Shandong Yiyang Construction Machinery Co.

Интересные факты

• Самая тяжёлая харвестерная головка в мире — Ponsse H8 — весит около 1350 кг и способна валить деревья до 75 см в диаметре.

• Существуют мини-харвестерные головки, которые можно устанавливать на мини-экскаваторы массой от 3 тонн.

• Некоторые современные модели оснащаются интеллектуальными алгоритмами, автоматически определяющими сортименты и предлагающими оптимальный раскрой дерева.

• Самая быстрая харвестерная головка может раскряжевывать ствол длиной 6 метров менее чем за 5 секунд.

• В северных странах применяются специализированные зимние модели, способные работать при температуре до -40°C.

• В России ведутся разработки модульных харвестерных головок, адаптированных для установки на экскаваторы отечественного производства.

Область применения

• Промышленная механизированная валка леса

• Уходные и санитарные рубки

• Заготовка древесины в труднодоступных или заболоченных районах

• Лесопожарные мероприятия (в рамках создания просек)

• Быстрая расчистка территории после ураганов и буреломов

• Заготовка сортиментов и древесного топлива (в биотопливной промышленности)
