Гусеничные краны

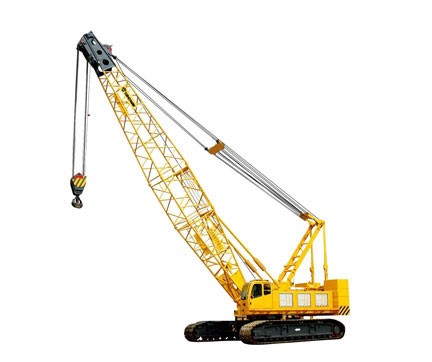

Кран на гусеничном ходу (кран гусеничный, КГ) – самоходный стреловой кран, поставленный на гусеничное шасси. Краны данного типа применяются для выполнения погрузочно-разгрузочных и строительно-монтажных работ на объектах различных категорий. Преимуществом гусеничных кранов является возможность их эксплуатации на неподготовленных площадках, на объектах без подъездных путей и в условиях ограниченного пространства.

Общее устройство крана на гусеничном ходу

Конструктивно кран состоит из двух элементов:

Гусеничное шасси;
Поворотная надстройка (конструкция) с крановым оборудованием.
Основное оборудование КГ располагается в надстройке – дизельный силовой агрегат, генераторная установка и электродвигатели привода (в кранах грузоподъемностью более 16 т), крановое оборудование и другое. Все управление гусеничным краном осуществляется из кабины оператора, в кранах грузоподъемностью от 63 т и выше в кабине предусмотрено место помощника машиниста. Шасси крана может оснащаться различными по ширине гусеницами, массы шасси достаточно для обеспечения устойчивости в состоянии покоя и при движении с грузом.

Классификация гусеничных кранов

КГ делятся на три больших группы по типу кранового оборудования:

Стреловые с консольной стрелой;

Стреловые башенные;
Особой конфигурации.

К первой группе относятся краны с консольными стрелами, установленными непосредственно на надстройке. Такие КГ делятся на несколько групп по конструкции стрелы:

С ферменной (решетчатой) стрелой;

С телескопической стрелой;

Со стрелами обоих типов, оснащенными гуськом.
В башенных КГ имеется вертикальная башня, на которой монтируется неподвижная или подъемная стрела. В таких кранах обычно предусмотрены противовесы и различное вспомогательное оборудование.

К кранам особой конфигурации относятся машины специального назначения, в которых предусмотрено несколько стрел, система противовесов и иное оборудование.

Характеристики гусеничных кранов

К основным характеристикам КГ относятся грузоподъемность, высота подъема, вылет и скорость выполнения крановых операций. Краны выпускаются грузоподъемностью до 250 т и более, высота подъема обычно составляет 10 – 30 м, но может достигать 110 м. Вылет гусеничных кранов не более 4 – 7 м, однако это компенсируется возможностью КГ передвигаться с поднятым грузом. Характеристики и конструктивные особенности гусеничных кранов регламентируются стандартами ГОСТ 22827-85, ГОСТ 33709.2-2015, ГОСТ 27555-87 (ИСО 4306-1-85) и другими.

Основные производители гусеничных кранов

Краны на гусеничном ходу выпускает относительно небольшое число заводов во всем мире. Наиболее известные производители – KOBELCO, KATO, Liebherr, Valla, Sennebogen. В России КГ производятся на Челябинском механическом заводе (серия ДЭК), Раменском механическом заводе (серия СКГ), Челябинском краноремонтном заводе (серия РДК) и Галичском автокрановом заводе. В последние годы все более популярными становятся китайские гусеничные краны марок XCMG, ZOOMLION, DAIFENG и другие. Скрыть
