Башенный кран

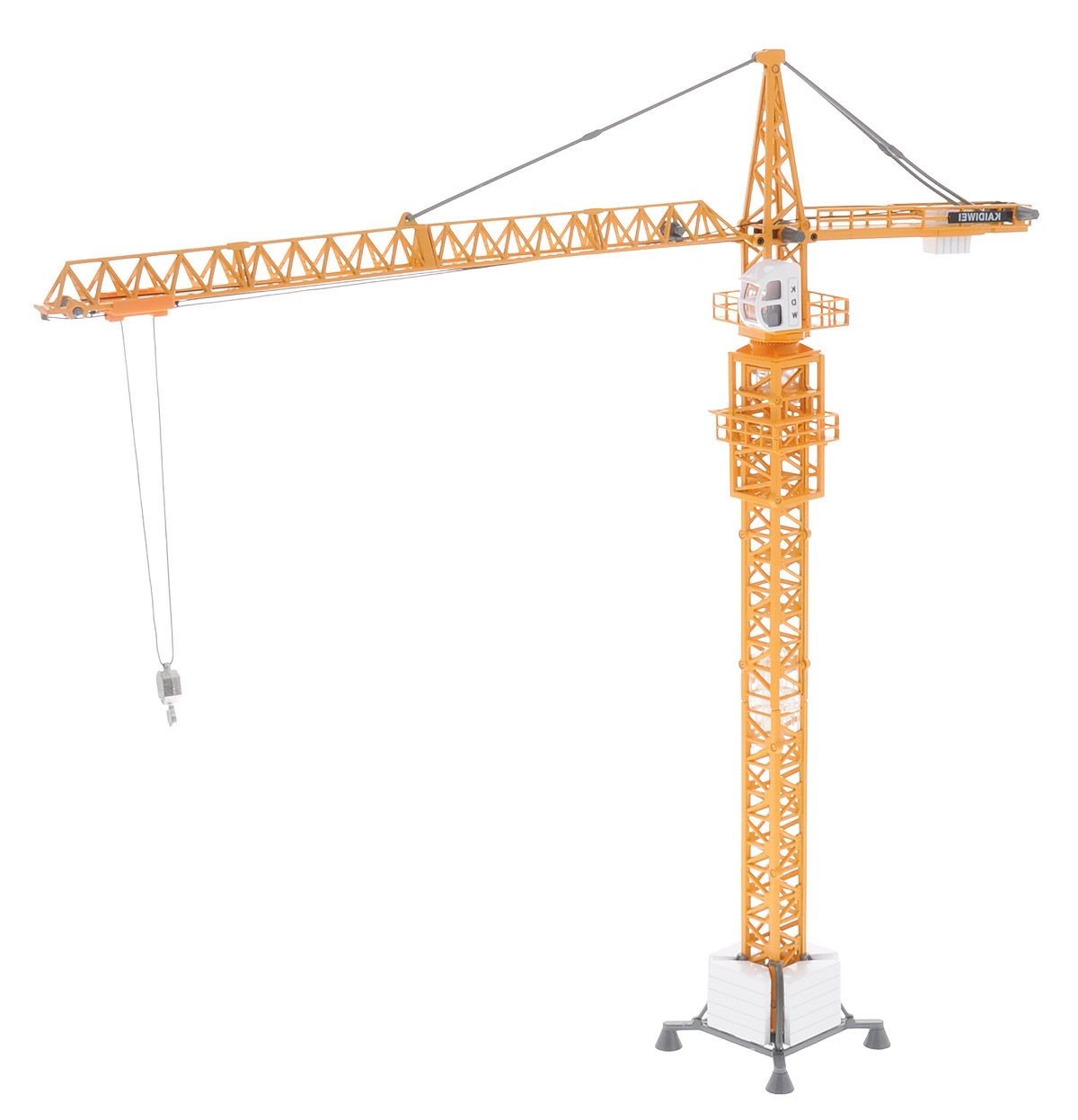

Башенный кран — это тип подъёмного крана с вертикальной мачтой (башней) и горизонтальной стрелой, предназначенный для подъёма и перемещения грузов на большую высоту и расстояние. Является неотъемлемым элементом строительных площадок, особенно при возведении высотных зданий и сооружений. Обеспечивает точную подачу строительных материалов на необходимые уровни.

Виды

Башенные краны можно разделить по нескольким признакам:

• По конструкции: стационарные, самоподъёмные, передвижные (рельсовые), на рельсовом либо гусеничном ходу

• По типу поворотной части: верхнеповоротные и нижнеповоротные

• По способу установки: прицепные, стационарные, анкерные, опирающиеся на здание

• По типу стрелы: с горизонтальной стрелой, с балочной (наклонной) стрелой

История создания

Прототип башенного крана появился ещё в древности, когда использовались простые подъёмные устройства с канатами и блоками. Первые современные башенные краны были разработаны в начале XX века. Активное развитие и массовое применение получили в 1950–1960-х годах в период индустриального строительного бума. Одним из пионеров в производстве башенных кранов стала немецкая компания Liebherr, выпустившая в 1949 году первый мобильный башенный кран на поворотной платформе.

Типы

Верхнеповоротные

Имеют вращающуюся верхнюю часть с кабиной и стрелой. Отличаются большей грузоподъёмностью и радиусом действия.

Нижнеповоротные

Вся конструкция поворачивается у основания. Чаще применяются для малых объектов и строительства невысоких зданий.

Самоподъёмные

Монтируются прямо в шахту лифта строящегося здания и поднимаются по мере роста здания.

Рельсовые

Передвигаются по рельсовым путям вдоль строительной площадки.

Общее устройство

• Башня (мачта) — вертикальная опорная конструкция

• Стрела — горизонтальная балка, по которой перемещается тележка с грузом

• Противовес — уравновешивает нагрузку, устанавливается с тыльной стороны стрелы

• Тележка — перемещает груз вдоль стрелы

• Крюковая подвеска — элемент, на который подвешивается груз

• Кабина управления — рабочее место оператора

• Поворотный механизм — обеспечивает вращение стрелы

• Фундамент/опора — основание, обеспечивающее устойчивость крана

Классификация

• По грузоподъёмности: лёгкие (до 5 т), средние (5–25 т), тяжёлые (свыше 25 т)

• По высоте подъёма: низкие (до 40 м), средние (40–100 м), высокие (более 100 м)

• По длине стрелы: короткострелочные (до 40 м), стандартные (40–60 м), длиннострелочные (более 60 м)

• По типу управления: кабельное, дистанционное (радиоуправление), автоматическое

Основные характеристики

• Грузоподъёмность: от 1 до 100 т

• Максимальная высота подъёма: до 300 м (со специальным монтажом)

• Максимальный вылет стрелы: до 80 м

• Скорость подъёма груза: 10–100 м/мин

• Скорость вращения стрелы: 0,2–1 об/мин

• Тип питания: электрический, реже — дизельный генератор

• Масса конструкции: от 10 до 300 т

• Устойчивость при ветровой нагрузке: до 20 м/с

Основные производители

Российские

• КСМ (Ковровский механический завод)

• Челябинский механический завод (ЧМЗ)

• Стройтехника (Набережные Челны)

• Башкран

• Кранэкс

Китайские

• XCMG

• Zoomlion

• LiuGong

• SANY

• Yongmao

Европейские и мировые бренды

• Liebherr (Германия)

• Terex (США)

• Comansa (Испания)

• Potain (Франция)

• Wolffkran (Германия)

Интересные факты

• Самый высокий башенный кран — Liebherr 357 HC-L, максимальная высота — 265 м, применяется при строительстве сверхвысотных зданий.

• Самый грузоподъёмный — Favelle Favco M1280D, способен поднимать более 330 тонн.

• Самый маленький — компактные самоподъёмные краны грузоподъёмностью 1–2 т и высотой 10–15 м используются на малоэтажных стройках и внутри зданий.

• Уникальные — башенные краны на телескопических опорах с возможностью работы в условиях ограниченного пространства.

• Необычное применение — краны, используемые для монтажа ветрогенераторов на больших высотах.

• Знаковые объекты — при строительстве Бурдж-Халифа использовались специальные башенные краны на вершине здания, которые позже были демонтированы по частям вертолётами.

Область применения

• Гражданское и промышленное строительство

• Возведение мостов, стадионов, ТРЦ, жилых комплексов

• Монтаж металлоконструкций

• Сборка башен ЛЭП и антенн

• Судостроение

• Энергетическое строительство

• Установка ветрогенераторов и объектов альтернативной энергетики
