Тротуарный каток

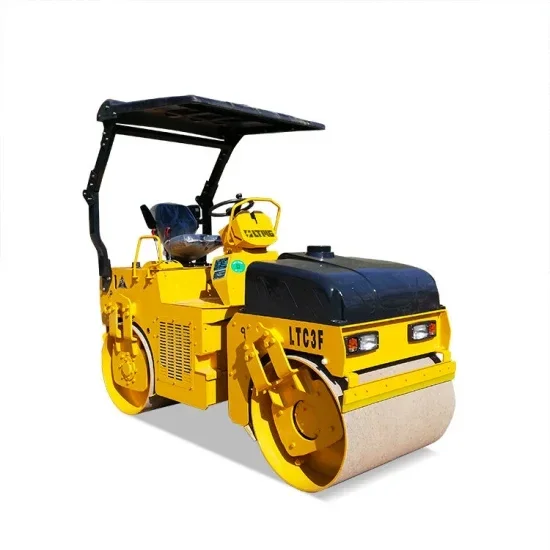

Тротуарный каток — это компактная разновидность дорожного катка, предназначенная для уплотнения асфальтобетонных и других покрытий на ограниченных участках: тротуарах, велодорожках, дворовых территориях, узких проездах. Такие машины обладают малой массой, высокой маневренностью и способны работать вблизи бордюров, стен и других препятствий.

Термин "тротуарный каток" широко используется в профессиональной среде, но более универсальным и технически правильным считается название "компактный дорожный каток" или "малогабаритный вибрационный каток".

Виды

Тротуарные катки могут различаться по типу конструкции и характеристикам:

• Катки с гладкими вальцами

• Вибрационные катки

• Комбинированные (вибрация + статика)

• Катки на дизельном и электрическом приводе

• Катки с одним или двумя вальцами (одно- и двухвальцовые)

• Самоходные и прицепные

История создания

Идея компактного катка возникла в связи с необходимостью уплотнения покрытий в труднодоступных или ограниченных по ширине местах, где невозможна работа полноразмерной дорожной техники. Первые компактные катки появились во второй половине XX века, когда города начали активно развивать пешеходную и велосипедную инфраструктуру. Постепенно производители стали разрабатывать специализированные модели, адаптированные под тротуарную и внутриквартальную укладку.

Современные тротуарные катки стали популярны благодаря своей мобильности, простоте эксплуатации и доступности в обслуживании.

Типы

• Одновальцовые — один валец и задняя ось на колёсах; высокая маневренность, применяются на небольших объектах.

• Двухвальцовые — два гладких вальца, обеспечивают равномерное распределение давления; часто имеют вибрационный механизм.

• С ручным управлением (пешеходные) — оператор идет рядом, управляя катком вручную или дистанционно.

• С сиденьем оператора (самоходные) — обеспечивают больший комфорт и производительность при длительной работе.

Общее устройство

Тротуарный каток состоит из следующих основных элементов:

• Рама

• Один или два гладких вальца

• Двигатель внутреннего сгорания или электромотор

• Гидравлическая система управления и привода

• Система вибрации (один или оба вальца могут быть вибрационными)

• Сиденье или платформа оператора (в самоходных моделях)

• Водяная система для смачивания вальцов (во избежание налипания асфальта)

• Органы управления (рукоятки, педали, панели)

Классификация

• По массе:

  • Сверхлегкие: до 1 т

  • Легкие: от 1 до 3 т

• По количеству вальцов:

  • Одновальцовые

  • Двухвальцовые

• По типу управления:

  • С ручным управлением

  • С сиденьем оператора

• По типу привода:

  • Механические

  • Гидравлические

  • Электрические

• По наличию вибрации:

  • Вибрационные

  • Статические

Основные характеристики

• Масса: 500–3000 кг

• Ширина рабочего захвата: 600–1300 мм

• Диаметр вальца: 300–700 мм

• Тип привода: дизельный, бензиновый, электрический

• Скорость движения: до 10 км/ч

• Уровень вибрации: 30–70 Гц

• Центробежная сила вибрации: 10–30 кН

• Ёмкость водяного бака: 20–100 л

• Радиус поворота: от 1 до 3 м

Основные производители

Мировые производители:

• BOMAG (Германия)

• HAMM (Германия)

• Dynapac (Швеция)

• Ammann (Швейцария)

• Wacker Neuson (Германия)

Российские производители:

• Дормаш (Тверь)

• ЧСДМ (Челябинск)

• УралСпецТранс

• МСК (Механика-Сервис-Контракт)

Китайские производители:

• XCMG

• LiuGong

• Shantui

• SANY

Интересные факты

• Самый маленький тротуарный каток весит всего около 250 кг и может использоваться даже на спортивных площадках и тротуарах в парках.

• Современные электрические модели позволяют работать в закрытых помещениях и не загрязняют окружающую среду.

• Некоторые производители предлагают катки с дистанционным управлением через пульт или приложение.

• Компактные катки активно используются в аэропортах при ремонте взлётно-посадочных полос в узких участках.

Область применения

• Укладка асфальта и уплотнение на тротуарах

• Уплотнение покрытия на велодорожках и пешеходных зонах

• Дворовые и придомовые территории

• Места с ограниченным доступом: вдоль зданий, заборов, бордюров

• Спортивные площадки и игровые зоны

• Ремонтные работы на парковках и в логистических зонах
