Зарядная станция

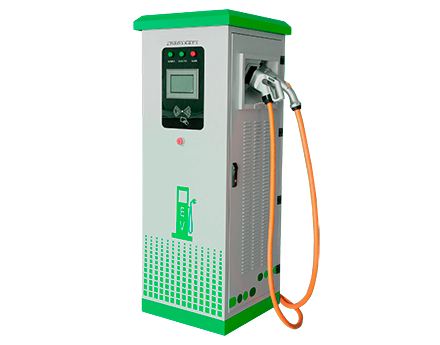

Зарядная станция для электромобилей и электроспецтехники — это специализированное электротехническое устройство или комплекс оборудования, предназначенный для пополнения заряда аккумуляторов электромобилей, электрических погрузчиков, тягачей, автобусов и другой электрической спецтехники. Такие станции обеспечивают безопасную передачу электричества от сети к батарее транспортного средства с контролем параметров заряда.

Описание

Зарядная станция — это устройство, обеспечивающее электрическое питание аккумуляторных транспортных средств. Она выполняет функции передачи энергии, управления процессом зарядки, защиты от перегрузок, перегрева и перенапряжений, а также часто включает в себя интерфейсы для оплаты, удалённого контроля и мониторинга.

Виды

Существуют следующие основные виды зарядных станций:

• Персональные (домашние)

• Коммерческие (на АЗС, стоянках, ТЦ)

• Промышленные (для электротехники и спецтехники)

• Передвижные (мобильные зарядные установки)

• Солнечные (с интеграцией фотоэлектрических панелей)

История создания

Первое использование электромобилей датируется концом XIX века, и уже тогда предпринимались попытки их зарядки от стационарных источников. Однако системные решения появились только в конце XX — начале XXI века. Массовое распространение зарядных станций началось с 2010-х годов, когда электромобили стали частью глобального автопарка. Одним из толчков к развитию стала программа Tesla Supercharger (2012 год), после чего в разных странах началось бурное развитие зарядной инфраструктуры.

Типы

Типы зарядных станций различаются по режиму зарядки и применяемой технологии:

• Медленные (Mode 2, зарядка от бытовой сети 220 В)

• Ускоренные (Mode 3, зарядка от трёхфазной сети 380 В)

• Быстрые (DC-зарядка, Mode 4, постоянный ток до 350 кВт)

• Беспроводные (индуктивная зарядка)

• Зарядки от ВИЭ (включая солнечные панели)

Общее устройство

Зарядная станция состоит из следующих компонентов:

• Электронный блок управления

• Контроллер зарядки

• Панель управления или интерфейс пользователя

• Кабель с зарядным разъёмом (или беспроводной модуль)

• Модули защиты от перенапряжений, перегрева, КЗ

• Корпус с системой вентиляции или охлаждения

• Система авторизации и оплаты (на коммерческих станциях)

• Связь с сервером (через GSM, Wi-Fi, Ethernet)

Классификация

Зарядные станции классифицируются по различным признакам:

По мощности:

• Малой мощности: до 3,7 кВт (домашние)

• Средней мощности: 7–22 кВт

• Высокой мощности: 50–350 кВт (DC-зарядки)

По типу тока:

• Переменного тока (AC)

• Постоянного тока (DC)

По способу подключения:

• Стационарные

• Мобильные

• Встраиваемые

По назначению:

• Частные

• Коммерческие

• Муниципальные

• Промышленные

Основные характеристики

• Максимальная мощность: от 3,7 до 350 кВт

• Напряжение на выходе: 220–1000 В

• Ток зарядки: 16–500 А

• Тип разъёмов: Type 1 (SAE J1772), Type 2 (Mennekes), CCS Combo 1/2, CHAdeMO, GB/T

• Время зарядки: от 15 мин до 10 часов (в зависимости от типа и ёмкости АКБ)

• Температурный диапазон эксплуатации: –40…+50 °C

• Класс защиты: IP54–IP66

• Подключение к сети: однофазное/трёхфазное, 220/380 В

• Интерфейсы управления: экран, приложение, RFID, QR-код

Основные производители

Мировые бренды:

• Tesla (США) — сеть Supercharger

• ABB (Швейцария) — широкая линейка зарядных решений

• Siemens (Германия)

• Schneider Electric (Франция)

• Delta Electronics (Тайвань)

• EVBox (Нидерланды)

• Enel X (Италия)

Российские производители:

• REV Group (зарядные станции под брендом NEURON)

• L-Charge

• Электрон-Стандарт

• Ekoenergetyka Rus

Китайские производители:

• StarCharge

• TGOOD

• Huawei (Energy Division)

• BYD (инфраструктурное направление)

• XCharge

Интересные факты

• Самая мощная зарядная станция в мире — 720 кВт (China Southern Power Grid).

• Tesla Supercharger V4 способен выдавать до 350 кВт и заряжать до 80% за 15 минут.

• В Японии разработаны беспроводные зарядные станции с эффектом магнитной индукции.

• Некоторые зарядные станции могут работать от солнечной энергии и хранить заряд в буферных аккумуляторах.

• В Москве установлена зарядная станция, встроенная в фонарный столб (проект Мосэнерго).

• Существуют зарядные роботы и беспилотные зарядные тележки, обслуживающие автопарки без участия человека.

Область применения

• Зарядка легковых электромобилей (частных и каршеринговых)

• Коммерческий транспорт: электробусы, электрофургоны

• Электроспецтехника: электропогрузчики, электротягачи, коммунальная техника

• Промышленные предприятия и логистические центры

• Общественные парковки, торговые центры, жилые комплексы

• Автосервисы и дилерские центры

• Мобильные решения для зарядки в полевых условиях
