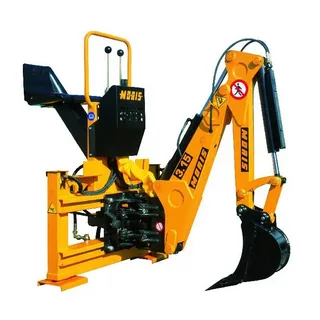

Навесной экскаватор

Навесной экскаватор — это сменное навесное оборудование, устанавливаемое на базовые машины (чаще всего на тракторы, мини-погрузчики или другие колесные/гусеничные шасси), предназначенное для выполнения землеройных и погрузочных работ. Такое оборудование превращает универсальное транспортное средство в полноценную экскаваторную машину, пригодную для копания, планировки, выемки грунта и других операций.

Виды

Навесные экскаваторы подразделяются на следующие основные виды:

• Навесные экскаваторы на заднюю навеску трактора (3-точечное крепление)

• Навесные экскаваторы для фронтальной установки

• Экскаваторные установки на мини-погрузчики

• Экскаваторы-прицепы с навесной рамой

• Навески на коммунальные машины и специальные транспортные платформы

История создания

Идея установки экскаваторного оборудования на универсальные машины возникла в середине XX века как способ повысить эффективность и снизить стоимость использования техники. В СССР первые серийные навесные экскаваторы появились в 1960-х годах на базе тракторов МТЗ и Т-40. Они широко применялись в коммунальном хозяйстве, сельском строительстве и мелиорации.

С развитием гидравлических систем и стандартизации навесных механизмов экскаваторные навески стали массово производиться для мирового рынка, в том числе для мини-погрузчиков и колесных тракторов.

Типы

По конструкции и способу монтажа навесные экскаваторы бывают:

• Съемные (быстросъемные) навески

• Постоянно установленные экскаваторные модули

• Комбинированные с возможностью быстрой переустановки

• Прицепные экскаваторные установки

Общее устройство

Навесной экскаватор состоит из следующих основных элементов:

• Несущая рама с крепежными элементами

• Стрела (одна или двухсекционная)

• Рычаг (черпаковая рукоять)

• Ковш (с прямой или обратной лопатой)

• Гидравлические цилиндры управления (подъема стрелы, движения рукояти и ковша)

• Гидрораспределитель с пультом управления

• Гидравлические шланги и соединения

• Опорные домкраты (для стабилизации)

Классификация

Навесные экскаваторы классифицируются по следующим признакам:

• По типу установки: задняя, фронтальная, боковая

• По типу стрелового оборудования: жесткая стрела, телескопическая, ломаная

• По массе базовой машины: легкие (до 1 т), средние (1–3 т), тяжелые (от 3 т)

• По глубине копания: малой (до 1,5 м), средней (1,5–3 м), большой (более 3 м)

• По типу ковша: стандартный, планировочный, траншейный, скальный

Основные характеристики

• Глубина копания: от 1,5 до 5,5 м

• Объем ковша: 0,025 – 0,3 м³

• Угол поворота стрелы: от 120° до 180°

• Грузоподъемность на ковше: от 100 до 700 кг

• Радиус копания: до 6 м

• Масса навески: от 400 до 1500 кг

• Необходимое давление в гидросистеме: 160–250 бар

• Производительность: до 60 м³/ч (в зависимости от типа грунта)

Основные производители

Мировые производители

• JCB (Великобритания)

• Caterpillar (США)

• Bobcat (США)

• CASE Construction (США)

• Komatsu (Япония)

Российские производители

• ВЕЛМАШ-С (г. Великие Луки)

• ОЗАА (Оренбургский завод автотракторного оборудования)

• УралСпецТранс

• Навесное оборудование «Белмаш»

Китайские производители

• XCMG

• SDLG

• Sunward

• Lovol

Интересные факты

• Самые маленькие навесные экскаваторы весят менее 200 кг и могут устанавливаться даже на мотоблоки.

• Самые большие навесные экскаваторы достигают глубины копания более 6 метров и устанавливаются на тяжелые тракторы массой от 6 тонн.

• Существуют модели с выносной стрелой, позволяющей копать сбоку от базовой машины.

• Некоторые экскаваторные навески имеют возможность быстрой замены ковша на бур, планировщик, гидромолот или захват.

Область применения

Навесные экскаваторы широко применяются в следующих сферах:

• Коммунальное хозяйство (ремонт и прокладка коммуникаций)

• Строительство (траншеи, котлованы, фундаменты)

• Сельское хозяйство (ирригация, посадка деревьев)

• Ландшафтное строительство (планировка и выемка)

• Мелиоративные работы

• Энергетика (прокладка кабельных линий)
