Карьерные и горные экскаваторы

Карьерный экскаватор – это класс крупногабаритной землеройной спецтехники, широко используемый для добычи полезных ископаемых в карьерах, наряду с карьерными самосвалами. Его конструкция специально разработана для функционирования на открытых пространствах при любых погодных условиях. Он перемещается на гусеничном ходу, чтобы легко преодолевать уступы карьера, а копание грунта и перемещение добытой породы осуществляется с помощью ковша.

Применение карьерного экскаватора

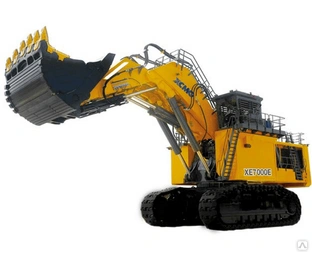

Карьерный гидравлический экскаваторПредок современного экскаватора был изобретен в Америке в конце XIX века, но его конструкция уходит корнями в Древний Египет. Но в том виде, в котором этот вид техники известен сейчас, он появился в 1936 году. В то время американская горнодобывающая промышленность переживала свой расцвет, поэтому срочно требовались большие машины, способные справляться с большим объемом работы и перемещаться по карьеру, минуя препятствия.

Поскольку полезные ископаемые до сих пор добываются преимущественно открытым способом, этот вид техники востребован и сегодня.

Карьерный транспорт – это крупногабаритная техника, предназначенная для работы с большими объемами грунта. Она разработана специально для горнодобывающей промышленности.

Применение этого вида техники требуется для разработки месторождений, перемещения грунта к месту отвала и погрузке добытых полезных ископаемых в машины для транспортировки. Он используется в следующих сферах:

прокладка дорог и магистралей;

черная и цветная металлургия;

добыча угля;

разработка месторождений рудных и нерудных ископаемых.

Если объем работ небольшой, то используется машина с небольшими габаритами – мини-экскаватор.

Виды карьерных экскаваторов

Маркировка зарубежных и отечественных производителей подобных экскаваторов имеет свои различия. По российским нормативным документам такие машины должны маркироваться по следующей схеме:

Экскаваторы бывают разные

Карьерный экскаватор ЭКГ – это техника на гусеничном ходу, ковш поднимается канатным способом.

ЭГ – как и предыдущий вид, этот экскаватор тоже на гусеничном ходу, но у него установлен гидравлический механизм поднятия ковша.

ЭГО – техника, на которой установлена обратная лопата.

ЭДГ – экскаватор на гусеничном ходу, предназначенный для карьерных работ, на котором в качестве навесного инструмента размещен драглайн.

Экскаватор ЭКГ – это техника с одним ковшом, может использоваться в строительстве для рытья котлованов. Основными его достоинствами являются экономичный расход топлива, простота в эксплуатации, маневренность, высокая производительность. Кроме вышеперечисленных, существуют еще ЭКР и ЭКГВ.

ЭКР – это роторный экскаватор, машина на гусеничном или рельсово-шагающем ходу с несколькими ковшами. Помимо разработки месторождений и добычи угля, он используется для рытья траншей под трубопровод и оконтуривания котлованов. Он чаще используется для однотипных задач на протяженных рабочих областях. Его главные плюсы – хорошая устойчивость и возможность рытья как радиальным, так и поперечным образом.

ЭКГВ – это гидравлический экскаватор. Это универсальная машина с одним ковшом, который приводится в движение системой гидравлических цилиндров и насосов. Он широко применяется в строительстве как гражданских, так и военных объектов, рытье ям, зачистных операциях в котлованах, удалении скальных грунтов. Это надежная техника, не наносящая вреда окружающей среде. Одним из ее плюсов является возможность работы в тесных условиях.

Дополнительные классификации

Есть несколько характеристик, по которым можно осуществлять классификацию этого вида карьерной техники:

Они различаются по числу гусениц, которых может быть две, четыре или восемь.

В них может быть установлен привод: механический, гидравлический, смешанный (гидромеханический) или электрический.

Большая часть моделей оснащена электрическим двигателем, но иногда встречаются дизельный или смешанный вариант.

По углу вращения эта карьерная техника делится на полноповоротную и неполноповоротную.

По типу рабочего цикла они подразделяются на непрерывные и циклические виды.

Принцип работы карьерного транспорта

Рабочий цикл карьерного экскаватора состоит из двух действий:

копка земли;

транспортировка грунта в место отвала или к технике, предназначенной для его вывоза.


На характер работ влияет, какой тип навесного оборудования размещен на экскаваторе. Это может быть грейфер, драглайн, кран, прямая или обратная лопата:

Грейфер – это вид ковша, состоящий из пары «челюстей». Такая конструкция позволяет ему проделывать узкие ямы в земле и вытаскивать из них грунт без расширения стенок. Могут использоваться также для погрузочно-разгрузочных работ.

Драглайн – это конструкция, где стрела и канат соединены между собой гибким сцеплением канатного типа. Используется в основном в карьерных работах, иногда может применяться в строительстве для рытья или очистки водоемов.

Кран – предназначен для перемещения грузов.

Прямая лопата – это вид ковша, у которого днище способно откидываться. На нем также есть сменные зубья и засов. В зависимости от рукояти он делится на однобалочные и двубалочные. Стрела представляет собой стальную конструкцию из стали.

Обратная лопата – инструмент, состоящий из ковша, стрелы, рукояти и стойки. Рукоять монтируется к стойке, а ковш закреплен на ней. Когда канат подтягивается, рукоять совершает движения против часовой стрелки, а ковш попадает в землю.

Особенности устройства карьерного экскаватора

Конструкция экскаватора условно делится на три области (ходовую, рабочую и силовую) и включает в себя следующие элементы:

Устройство карьерного экскаватора

ковш;

кузов;

стрела;

поворотная платформа;

рукоять;

нижняя рама;

гусеничная рама;

двуногая стойка.


Такая конструкция позволяет машине легко перемещаться по неровным поверхностям и преодолевать препятствия без риска перевернуться. Некоторые модели могут быть дополнительно оснащены индивидуальными электроприводами, иметь систему контроля и безопасности.

Технические параметры карьерных экскаваторов

Технические характеристики этого вида карьерной техники напрямую влияют на объем работ, который она может выполнить.

Самым важным параметром является вместимость ковша, которая в некоторых моделях может достигать 50 кубических метров. Чем выше значение этой характеристики, тем больший объем груза машина способна перемещать. Чем больше стрела (она может достигать 55 метров в длину), тем выше могут быть стены карьера.

Помимо вышеуказанного, экскаватор обладает следующими параметрами:

самые быстроходные модели перемещаются со скоростью 2,5 км/ч.;

ширина гусеницы может составлять до 24 метров;

рабочий цикл длится 50 секунд;

экскаватор давит на грунт с силой до 0,42 МПа;

радиус черпания и разгрузки составляет 24 метра;

высота разгрузки может составлять 24 метра, а высота копания – до 21 метра;

максимальный радиус копания равен 30 метрам, а радиус зачистки – 20,4 метра.

Правила выбора карьерного экскаватора

Карьерный экскаватор – это один из самых востребованных видов техники, когда речь идет о задачах, связанных с большим объемом земельных работ. Его широко используют в областях открытой выработки.

Именно эта техника влияет на то, с какой скоростью будет продвигаться работа. То есть она отвечает за интенсивность разработки месторождений. А объем и качество добытых полезных ископаемых, в свою очередь, влияют на российскую экономику.

С учетом всего вышесказанного, нетрудно понять, почему выбирать карьерный транспорт нужно с умом.

Чтобы определить, какая техника нужна для работ, обращают внимание на следующие факторы:

Устройство одного из самых популярных карьерных экскаваторов ЭКГ-12,5
условия, в которых она будет эксплуатироваться;

мощность машины;

число ковшей.

Если горнодобывающие работы будут вестись на земле со слабой несущей способностью, стоит сделать выбор в пользу гусеничного экскаватора. Конструкция этой машины такова, что ее масса равномерно распределена по поверхности. Благодаря этому она легко преодолевает различные препятствия.

Этот вид техники отличается большой надежностью и приспособлен к работе в любых климатических условиях в любое время года. Для удобства и комфорта операторов все современные модели оснащены специальной климатической аппаратурой.

В условиях густых застроек, например, в черте города, с работой лучше справятся пневмоколесные экскаваторы. Это машины с небольшими габаритами, довольно быстрые и маневренные, чтобы свободно перемещаться между зданиями. При передвижении они не повреждают дорожное покрытие и не оставляют вмятины и ямы в грунте.

Для разработки месторождений этот тип экскаватора почти не используется, так как обладает низкой проходимостью и не способен преодолевать серьезные препятствия. Скрыть
