Бордюроукладчик

Бордюроукладчик — это специализированная строительная машина, предназначенная для механизированной укладки бордюрного камня (бортового камня) вдоль дорог, тротуаров, автостоянок и других объектов благоустройства. Устройство автоматизирует процесс установки бордюров, обеспечивая точность положения, снижение трудозатрат и повышение скорости работ. В мировой практике чаще всего используется термин бордюроукладочная машина, а на английском языке — curb laying machine или curb paver.

Виды

Бордюроукладчики бывают нескольких основных видов:

• Самоходные бордюроукладчики

• Прицепные бордюроукладчики (монтируются на трактор или другое шасси)

• Универсальные машины с функцией укладки как бордюров, так и водоотводных лотков

• Укладчики с виброформованием (встроенный механизм формирует бордюр из бетонной смеси прямо на месте)

История создания

Первые попытки механизировать укладку бордюрного камня относятся к середине XX века, когда бурно развивалась дорожная техника. Однако полноценные бордюроукладочные машины начали массово использоваться с 1960–1970-х годов в США и Германии. Сначала это были устройства, помогающие лишь транспортировать и удерживать камень. Позже появились машины с бетонными виброформами, позволяющие отливать бордюр «на месте» из смеси. В России активное внедрение техники этого класса началось в 1990-х годах.

Типы

По принципу работы бордюроукладчики делятся на:

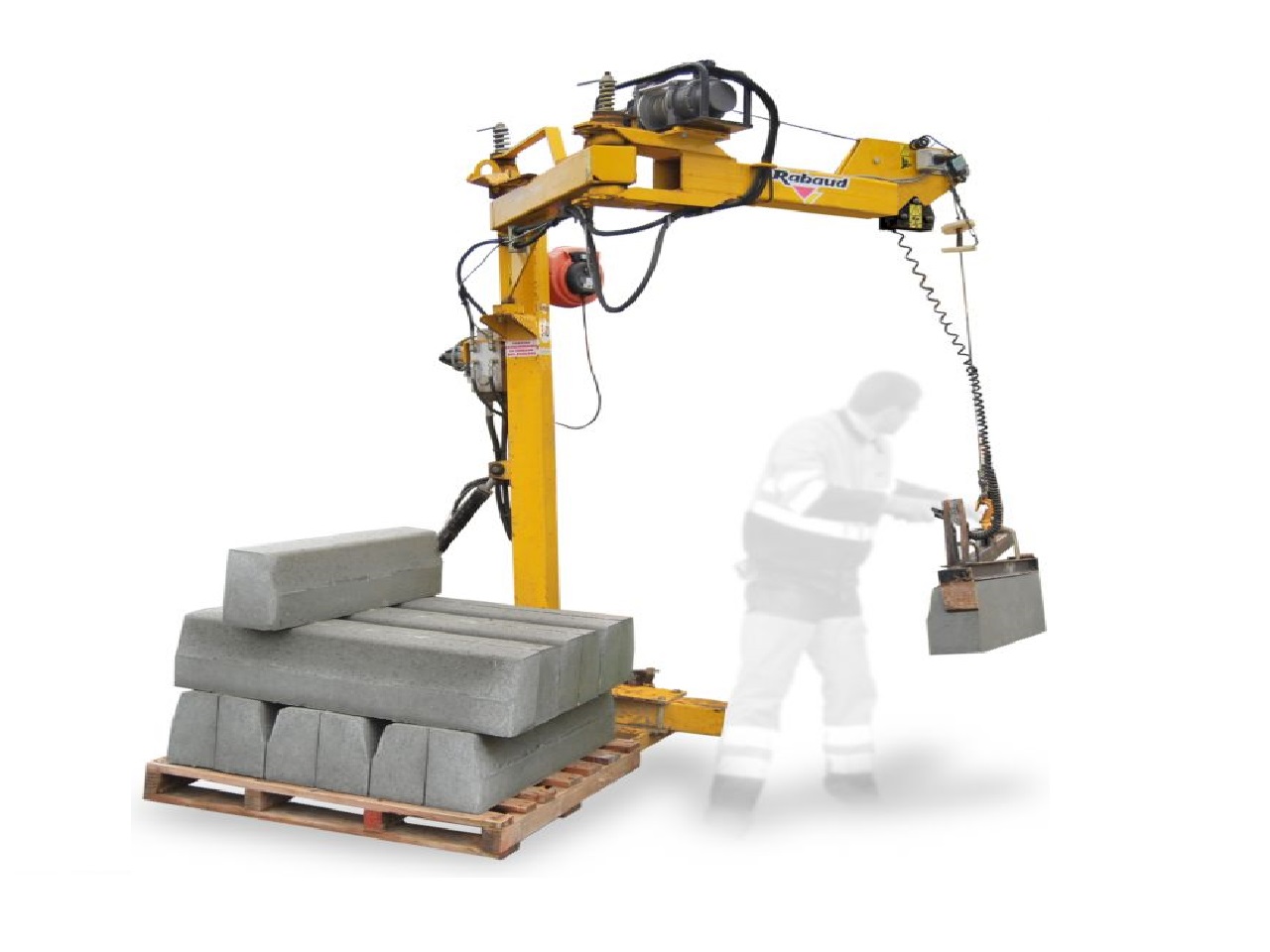

• Машины для укладки готовых бордюрных блоков (захватывают и устанавливают камни)

• Машины экструзионного типа (формируют бордюр из полусухой бетонной смеси на месте)

• Машины с бункером для подачи раствора и системой виброуплотнения

• Комбинированные устройства с автоматическим управлением и лазерным наведением

Общее устройство

Конструкция бордюроукладочной машины включает:

• Ходовую часть (гусеничную или колёсную)

• Силовой агрегат (дизельный двигатель)

• Механизм подачи бетонной смеси или манипулятор для укладки готовых камней

• Формующий узел (матрица-форма)

• Систему вибрационного уплотнения

• Панель управления оператором

• Систему навигации (в продвинутых моделях — лазерную или GPS-навигацию)

Классификация

Бордюроукладчики классифицируются по следующим признакам:

• По типу привода: самоходные, прицепные

• По способу укладки: формующие на месте, с установкой готовых камней

• По источнику бетонной смеси: с бункером, без бункера (подача миксером)

• По способу управления: механические, с автоматическим управлением

• По габаритам и производительности: легкие, средние, тяжелые

Основные характеристики

• Производительность: от 150 до 1000 метров бордюра в смену

• Тип двигателя: дизельный

• Мощность двигателя: от 20 до 100 л.с.

• Масса машины: от 1,5 до 10 тонн

• Максимальная высота бордюра: до 300 мм

• Ширина укладываемого бордюра: от 100 до 500 мм

• Тип привода: колёсный или гусеничный

• Тип формы: сменная стальная матрица

• Вибрация уплотнения: до 4000 колебаний в минуту

Основные производители

Мировые производители:

• Power Curbers (США)

• GOMACO (США)

• Wirtgen Group (Германия)

• Arrow Machinery (США)

• Hema Construction Machinery (Италия)

Российские производители:

• ДорМаш (Россия)

• Завод Стройдормаш (Россия)

• Технопарк Импульс (Россия)

Китайские производители:

• Yugong Machinery

• Linuo Machinery

• ACE Machinery

Интересные факты

• Самая производительная бордюроукладочная машина в мире — GOMACO 4400 — способна укладывать бордюр со скоростью до 1 м/сек.

• Некоторые современные машины могут формировать бордюры с криволинейной геометрией благодаря поворотной матрице.

• Ультракомпактные бордюроукладчики используются в парках и на велодорожках, где невозможно применить тяжелую технику.

• Существуют автономные бордюроукладчики, управляемые по GPS без участия человека.

• Некоторые машины оснащаются системами лазерного нивелирования, обеспечивающими идеальную высоту и угол установки.

Область применения

Бордюроукладчики используются в следующих сферах:

• Дорожное строительство (магистрали, трассы, городские улицы)

• Благоустройство дворов, парков, аллей

• Строительство парковок, автостоянок, тротуаров

• Формирование разделительных полос и обочин

• Укладка водоотводных лотков и ограждающих элементов
