Автовышки

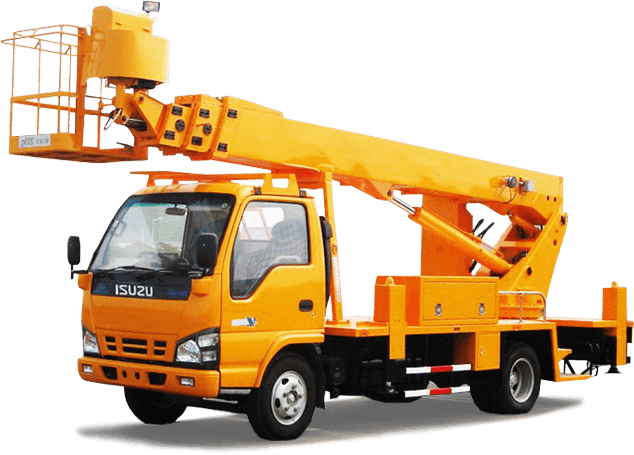

Автовышка (автомобильная вышка, подъемник на автомобильном шасси) — это специализированное транспортное средство, предназначенное для подъема людей, оборудования или материалов на высоту при проведении различных работ. Представляет собой подъемную установку, смонтированную на шасси грузового или легкого автомобиля, и используется в строительстве, коммунальном хозяйстве, энергетике, связи и других отраслях.

Виды

Существует несколько основных видов автовышек в зависимости от конструкции подъемного механизма и области применения:

• Телескопические — имеют выдвижные секции, выдвигающиеся одна из другой. Отличаются большой высотой подъема и компактностью в сложенном виде.

• Коленчатые (шарнирно-сочлененные) — состоят из нескольких сочлененных секций, сгибающихся в разных направлениях. Позволяют работать в труднодоступных местах.

• Комбинированные — сочетают в себе элементы телескопической и коленчатой конструкции.

• Мачтовые (линейные) — имеют вертикальную направляющую мачту с поднимающейся платформой.

• С подъемной корзиной — для подъема одного или нескольких рабочих с инструментами.

• С краном-манипулятором — совмещают функции подъема людей и груза.

История создания

Первоначальные конструкции подъёмников появились ещё в конце XIX века и применялись в механических мастерских и на железной дороге. Первый прототип автогидроподъемника был создан в начале XX века как модификация пожарной лестницы, смонтированной на шасси автомобиля.

В 1920-х годах появились первые специализированные подъёмные установки с гидравлическим приводом. В СССР серийное производство автовышек началось в 1950-х годах. Использовались модифицированные шасси ЗИЛ, ГАЗ и Урал. С тех пор автовышки прочно вошли в обиход строительных и коммунальных служб.

Типы

Автовышки могут классифицироваться по следующим признакам:

По высоте подъема:

• Малогабаритные (до 12 м)

• Средние (от 12 до 28 м)

• Высокие (от 28 до 45 м)

• Сверхвысокие (более 45 м)

По типу привода:

• Гидравлические

• Электрогидравлические

• Механические (встречаются редко)

По числу рабочих мест в люльке:

• Одноместные

• Двухместные

• Многоместные (до 4 человек)

Общее устройство

Автовышка состоит из нескольких основных компонентов:

• Шасси автомобиля — база для установки подъемного механизма.

• Опорное основание (аутригеры) — выдвижные опоры для устойчивости при работе.

• Подъемный механизм — телескопическая, коленчатая или комбинированная стрела.

• Гидравлическая система — обеспечивает движение стрелы и подъём люльки.

• Рабочая платформа (люлька) — металлическая корзина с ограждением и пультом управления.

• Система управления — дублируется на шасси и в люльке.

• Элементы безопасности — страховочные крепления, предохранительные клапаны, датчики наклона.

Классификация

Автовышки классифицируют по ряду параметров:

• По типу установки:

  • На легкие коммерческие шасси (ГАЗель, ISUZU, Hyundai)

  • На средне- и тяжёлые грузовики (КАМАЗ, МАЗ, Hino)

  • На гусеничное или прицепное шасси (редко)

• По назначению:

  • Коммунальные

  • Строительные

  • Пожарные

  • Электромонтажные

  • Рекламные (для монтажа вывесок и баннеров)

• По мобильности:

  • Самоходные (на колесном шасси)

  • Прицепные

  • Стационарные (редкие конструкции)

Основные характеристики

Ключевые технические характеристики автовышек:

• Высота подъема: от 6 до 75 метров

• Вылет стрелы: до 25 метров

• Грузоподъемность люльки: от 120 до 500 кг

• Количество секций стрелы: от 2 до 6

• Угол поворота платформы: до 360°

• Время полного подъема: от 30 секунд до 2 минут

• Тип управления: дублированное (с земли и из люльки)

• Система стабилизации: опоры-лапы (механические или гидравлические)

Основные производители

Российские производители:

• ПСС (Подъёмспецмаш) — один из крупнейших производителей автовышек в РФ.

• Чайка-Сервис — производит автовышки на базе отечественных и иностранных шасси.

• ВИПО (Волжский механический завод) — широкий модельный ряд для коммунальных и строительных нужд.

• КМЗ (Кировский механический завод) — выпускает технику с телескопической и коленчатой стрелой.

Китайские производители:

• XCMG — производит автовышки на шасси собственной разработки и по лицензии.

• Zoomlion — выпускает современные подъемные установки с высокой степенью автоматизации.

• Sinotruk — предлагает модели на базе грузовиков Howo.

• DFAC (Dongfeng) — производит компактные и среднетоннажные автовышки.

Интересные факты

• Самая высокая автовышка в мире — Bronto Skylift S112 HLA — поднимает люльку на высоту 112 метров. Используется в крупных городах для обслуживания высотных зданий.

• Самая компактная автовышка — мини-модель на электрическом приводе с высотой подъема до 6 метров, используется в складских и выставочных помещениях.

• Некоторые автовышки оборудуются вакуумными присосками для монтажа стеклянных фасадов.

• В Японии и Южной Корее популярны автовышки на микрошасси, способные проезжать по узким городским улицам.

Автовышки находят широкое применение в самых разных сферах. Их главная задача — обеспечение безопасного подъёма персонала и оборудования на высоту для проведения различных работ. Благодаря мобильности и универсальности, автовышки используются в следующих отраслях:

1. Строительство и ремонт

• Монтаж фасадных конструкций и утеплителей

• Установка окон, витражей, кондиционеров

• Ремонт и покраска зданий

• Устройство кровли и водостоков

2. Коммунальное хозяйство

• Уход за деревьями (обрезка, удаление сухих ветвей)

• Установка и обслуживание уличного освещения

• Очистка фасадов и крыш от снега и наледи

• Мытьё окон и остекления на высоте

3. Энергетика и телекоммуникации

• Монтаж и обслуживание линий электропередач

• Ремонт и наладка трансформаторных подстанций

• Прокладка и настройка кабельных и сотовых сетей

4. Реклама и наружное оформление

• Установка и демонтаж билбордов, световых коробов и растяжек

• Монтаж экранов, вывесок и витрин на высоте

5. Промышленность

• Обслуживание производственных зданий, цехов, ангаров

• Работы в складских комплексах с высотным хранением

• Очистка и покраска металлоконструкций

6. МЧС, аварийные и спасательные службы

• Спасательные операции при ЧС

• Подъём пожарных и техники к верхним этажам

• Эвакуация людей из высотных зданий
