Машина для укладки тротуарной плитки: обзор, характеристики

Машина для укладки тротуарной плитки – специализированная машина для механизации процесса формирования покрытий из мелкоштучных элементов (плитки, брусчатки) с одновременной укладкой бордюрных камней.

История машин для укладки тротуарной плитки

Машины с манипуляторным захватом используются для укладки плитки довольно давно, однако они отличаются невысокой производительностью. Первая машина, формирующая непрерывное полотно, создана нидерландской компанией Vanku (модель Tiger Stone) в конце 2009 года.

Классификация и общее устройство машин для укладки тротуарной плитки

Машины делятся на два типа по конструкции:

• Манипуляторные;

• Формирующие непрерывное полотно.

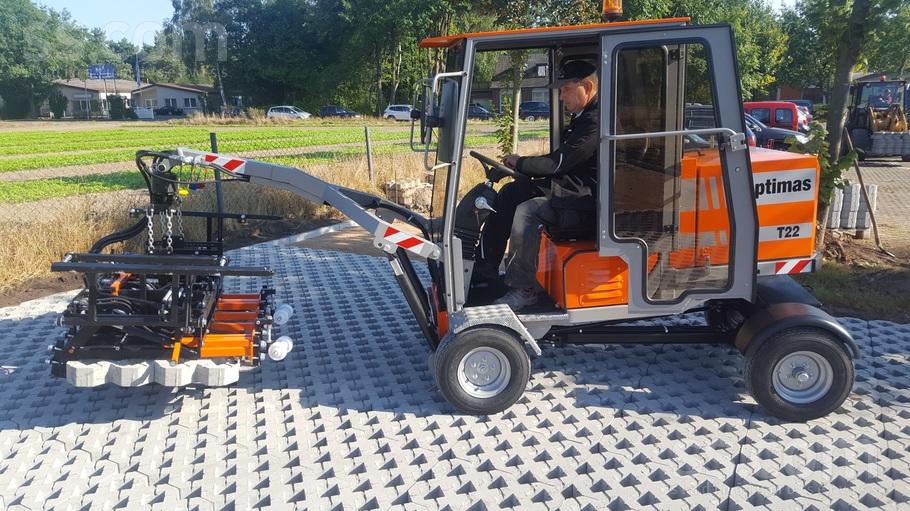

Основой машин первого типа является гидравлический манипулятор с захватом для плитки. Манипулятор может быть навесным (на мини-погрузчик, трактор) или устанавливаться на специальное колесное шасси. Захват манипулятора снимает верхний слой с пакета плитки и сформированный таким образом фрагмент покрытия укладывается на подготовленную площадку.

Машины, формирующие непрерывное полотно, состоят из гусеничного шасси, на котором установлен бункер и наклонный решетчатый настил, почти касающийся грунта. По бокам настила находятся прижимные планки с роликами. Плитка засыпается в бункер и автоматически либо вручную (бригадой из двух-трех рабочих) формируется в полотно, которое спускается по решетчатому настилу и укладывается на подготовленное основание. По бокам полотна могут укладываться бордюрные камни.

Самоходные машины оснащаются ДВС или электрическими двигателями (питание 380 В), системами управления и автоматикой.

Характеристики машин для укладки брусчатки

К основным характеристикам машин, формирующих непрерывное полотно, относятся:

• Ширина укладки;

• Производительность;

• Рабочая скорость;

• Тип материала, с которыми может работать укладчик;

• Массогабаритные характеристики.

Машины могут формировать полотно шириной от десятков сантиментов до 6 м при скорости до 3 м/мин, обладают производительностью 200 – 800 кв. м за смену, могут работать с бетонной плиткой и натуральным камнем различных категорий.

Манипуляторные машины имеют следующие характеристики:

• Грузоподъемность;

• Ширина захвата;

• Производительность;

• Массогабаритные характеристики.

Эти машины могут поднимать до 300 – 1000 кг плитки, сформированной в пакеты шириной до 1600 мм, они имеют производительность до 200 – 300 кв. м. в смену.

Производители машин для укладки тротуарной плитки

Машины этого типа изготавливаются компаниями MunuteRoad, Probst, Optimas, Rolmops, Vanku BV, RPSystems и другими.

Интересные факты об укладчиках тротуарной плитки

Крупнейшие машины для укладки плитки могут формировать непрерывное полотно шириной до 6000 мм. Такие машины присутствуют в каталогах бельгийских компаний RPSystems (модель RoadPrinter) и MunuteRoad (модель MR 6), и голландской Vanku (модель Tiger Stone).
